Компонентный ремонт или покупка нового: полный TCO-анализ для частотных преобразователей
Внезапный отказ частотного преобразователя (ПЧ) на ключевом участке производства – это всегда экстренная ситуация. Перед главным инженером и руководителем предприятия мгновенно встает классическая дилемма: оперативно отремонтировать вышедший из строя агрегат или приобрести новый. На первый взгляд закупка «из коробки» кажется более надежным и предсказуемым решением, закрывающим риски повторных поломок.
Однако прямое сравнение коммерческого предложения на новый ПЧ со счетом за ремонт дает искаженное представление об экономических реалиях. В расчет необходимо принимать не первичный ценник, а совокупную стоимость владения – TCO (Total Cost of Ownership). При закупке нового преобразователя смету отягощают скрытые издержки: длительные логистические плечи, необходимость перепроектирования шкафа управления, демонтаж, повторные пусконаладочные работы и, главное, колоссальные убытки от простоя технологической линии.
Если подойти к финансовой оценке системно, картина кардинально меняется. Мы специализируемся на компонентном ремонте частотных преобразователей и помогаем предприятиям экономить до 70% бюджета без потери надежности оборудования.
Что такое TCO и почему он важен
TCO (Total Cost of Ownership) это сумма всех затрат, связанных с владением и эксплуатацией оборудования. В контексте ремонта частотных преобразователей этот показатель позволяет объективно сравнить два сценария: восстановление существующего устройства или покупку нового. TCO включает не только цену ремонта или покупки, но и логистику, пусконаладку, перепрограммирование, а главное – убытки от простоя производства за время отсутствия оборудования.
Простыми словами: TCO учитывает не только стоимость самой железяки или услуги, но и все «побочные» финансовые потери, сопутствующие выбору того или иного сценария.
Упрощенная математическая модель TCO для частотного преобразователя выглядит следующим образом:
Где:
- – прямые затраты на закупку нового ПЧ или на восстановление существующего;
- – затраты на логистику, монтаж, адаптацию, программирование и пусконаладку;
- – стоимость планового ТО и расходных материалов на дистанции эксплуатации;
- – финансовые потери предприятия из-за невыпущенной продукции за время ожидания и проведения работ.
Что входит в стоимость нового частотного преобразователя
Покупка нового силового преобразователя частоты таит в себе подводные камни. Ценник в каталоге поставщика – лишь вершина айсберга.
| Статья затрат | Что входит в структуру расходов |
|---|---|
| Цена оборудования | Стоимость нового ПЧ по текущему курсу валют (учитывая параллельный импорт). |
| Логистика | Транспортировка, страхование груза, таможенные пошлины и брокерские услуги. |
| Пусконаладка | Монтаж в существующий шкаф, прокладка трасс, первичная настройка параметров двигателя. |
| Перепрограммирование | Адаптация управляющих программ PLC, правка карт адресов Modbus/Profibus/Profinet. |
| Простой производства | Прямой убыток предприятия за период поставки оборудования (от 3 до 8 недель). |
| Утилизация старого | Затраты на демонтаж, списание и легальную утилизацию неисправного блока. |
Что входит в стоимость компонентного ремонта
Компонентный подход подразумевает восстановление силовых и управляющих цепей на уровне элементов платочного монтажа без полной замены дорогостоящих узлов.
| Статья затрат | Что входит в структуру расходов |
|---|---|
| Диагностика | Глубокий поиск дефектов на компонентном уровне (в нашем сервисе – бесплатно при проведении работ). |
| Замена компонентов | Точечная установка новых элементов: IGBT-модулей, драйверов ключей, DC-конденсаторов, оптопар. |
| Работа инженера | Высокоточная пайка, восстановление токоведущих дорожек, нанесение компаунда и лакировка. |
| Тестирование | Проверка оборудования на специализированном стенде под реальной нагрузкой. |
| Гарантия | Гарантийные обязательства до 12 месяцев на весь восстановленный блок. |
Ключевой фактор экономии: При компонентном ремонте вы платите только за вышедшие из строя полупроводники и работу инженера. Из счета полностью исключены исправные элементы: силовые шины, массивный радиатор охлаждения, корпус, клеммные колодки, плата интерфейсов и дисплей.
Сравнительная таблица: ремонт vs покупка (полный TCO)
Структура затрат, выраженная в процентном соотношении от стоимости нового оборудования:
| Статья затрат | Компонентный ремонт | Покупка нового ПЧ |
|---|---|---|
| Стоимость оборудования / ремонта | 25 – 40% | 100% |
| Логистика и таможня | 0 – 2% | 15 – 30% |
| Пусконаладка | 0% (параметры в памяти сохранены) | 10 – 20% |
| Перепрограммирование / Интеграция | 0% | 10 – 30% |
| Потери от простоя | Минимальные (3 – 7 дней) | Максимальные (3 – 8 недель) |
| Утилизация старого оборудования | 0% | 5 – 10% |
| ИТОГО TCO | 40 – 60% | 200 – 300% |
Вывод: Итоговый показатель TCO при закупке нового оборудования с учетом длительного простоя и интеграции может превышать стоимость компонентного ремонта в 3 – 5 раз.

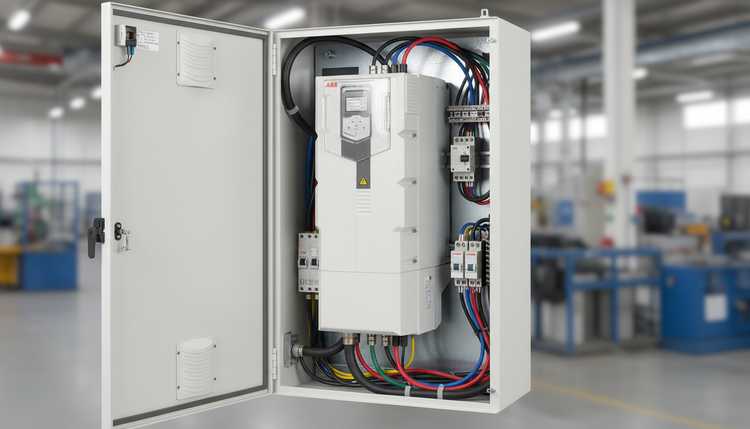

Реальный расчёт TCO на примере частотника мощностью 75 кВт
Возьмем типовую задачу: авария ПЧ мощностью 75 кВт на линии экструзии.
- Стоимость нового ПЧ (аналог): 1 000 000 руб.
- Стоимость компонентного ремонта: 300 000 руб. (30% от нового).
- Срок ремонта: 4 дня (32 рабочих часа при 1 – сменном графике).
- Срок поставки нового ПЧ: 4 недели (160 рабочих часа).
- Потери производства от простоя линии: 10 000 руб. в час.
Сводная смета TCO:
| Статья расходов | Сценарий «Компонентный ремонт» | Сценарий «Покупка нового» |
|---|---|---|
| Стоимость ремонта / покупки | 300 000 руб. | 1 000 000 руб. |
| Прямые потери от простоя | 320 000 руб. (32 ч × 10 000 руб.) | 1 600 000 руб. (160 ч × 10 000 руб.) |
| Монтаж, адаптация, пусконаладка | 0 руб. | 150 000 руб. |
| ИТОГОВЫЙ TCO | 620 000 руб. | 2 750 000 руб. |
Прямая чистая экономия предприятия при выборе компонентного восстановления составляет 2 130 000 рублей.
Сроки окупаемости и экономическая эффективность
Компонентное восстановление обеспечивает максимальный экономический эффект при следующих условиях:
- Высокая стоимость часа простоя: Чем дороже обходится час остановки цеха, тем критичнее сроки восстановления.
- Мощность оборудования от 30 кВт: Чем выше мощность ПЧ, тем больше разница в стоимости между новым силовым модулем и комплектом IGBT-транзисторов.
- Санкционные ограничения: Когда оригинальные линейки (Siemens, ABB, Schneider Electric, Vacon) недоступны к экспресс-доставке.
- Снятые с производства серии: Когда установка нового ПЧ требует переделки всей автоматики.
Золотое правило главного инженера: Если стоимость компонентного ремонта не превышает 50% от цены нового аналога, а сроки выполнения не превышают 7 дней – ремонт экономически оправдан и дает максимальную окупаемость.
Когда покупка нового оправдана
Как экспертный инженерный центр, мы объективно оцениваем целесообразность работ. Покупка нового устройства предпочтительнее в следующих случаях:
- Катастрофические повреждения: Сквозной прогар многослойной печатной платы, обугливание гетинакса на площади более 30%, разрушение силовых шин.
- Нецелесообразность: Суммарная стоимость запчастей и высокоточных работ превышает 60 – 70% от цены нового оборудования.
- Глубокая модернизация: На производстве запланирован полный перевод системы на новые протоколы связи или замена всех электроприводов.
- Выработанный ресурс: Оборудование отработало более 15 лет в тяжелых условиях, и наблюдается деградация всех узлов.
Реальный кейс: экономия 2 000 000 рублей на объекте водоканала
- Оборудование: Преобразователь частоты ABB ACS880 мощностью 160 кВт.
- Авария: Выход из строя силового инвертора в результате скачка напряжения в сети. Насосная станция перешла на резервную линию без регулирования.
- Коммерческое предложение дилера: Поставка нового ПЧ по схеме параллельного импорта за 1 200 000 руб. Сорок рабочих дней ожидания.
- Решение «Икс Пром Суппорт»: Эвакуация блока в лабораторию в Москве. Проведена замена IGBT-модулей, драйверов управления, восстановление цепей питающего драйвера и замена высохших электролитов.
- Сроки и цифры: Ремонт занял 4 дня и обошелся в 360 000 рублей.
- Итоговая выгода: Заказчик сэкономил 840 000 руб. на железе и предотвратил простаивание технологического цикла стоимостью более 1,2 млн руб. Общий экономический эффект составил 2 040 000 рублей.
Часто задаваемые вопросы (FAQ)
Что такое TCO и как его быстро посчитать?
TCO – это полная стоимость владения оборудованием. Для быстрой оценки сложите три составляющие: прямые затраты на ремонт или покупку, расходы на монтаж и настройку (включая перепрограммирование), а также убытки от простоя производства, умноженные на время ожидания запуска. Именно последний компонент часто оказывается решающим при выборе между ремонтом и покупкой.
Почему ремонт дешевле покупки нового?
При компонентном ремонте подлежат замене только радиоэлементы, потерявшие эмиссию или пробитые током (IGBT, конденсаторы, ШИМ-контроллеры). Вы не переплачиваете за корпус, трансформирующие узлы, систему охлаждения и бренд.
Сохраняются ли настройки частотника после ремонта?
Да. При компонентном восстановлении мы сохраняем микросхемы энергонезависимой памяти (EEPROM / Flash). После монтажа частотник готов к работе с прежними коэффициентами и картой параметров.
Какая гарантия дается на компонентный ремонт?
Мы предоставляем официальную гарантию сроком до 12 месяцев на весь восстановленный блок в целом, а не на отдельные заменённые компоненты. Это означает, что при возникновении любых проблем в гарантийный период мы устраняем их без дополнительной оплаты.
Как быстро можно отремонтировать частотник?
При наличии необходимых компонентов на нашем складе стандартный цикл диагностики и восстановления занимает от 2 до 5 рабочих дней. В срочных случаях мы готовы рассмотреть возможность ускоренного ремонта.
Получите TCO-расчёт для вашего оборудования
Не спешите закладывать миллионные бюджеты на закупку нового оборудования. Пришлите нам модель частотного преобразователя и описание неисправности – наши инженеры подготовят предварительный TCO-расчет и оценят экономическую целесообразность восстановления.
О компании
Инженерный центр «Икс Пром Суппорт» (X-SPT) специализируется на покомпонентном восстановлении частотных преобразователей любых типов и мощностей – от компактных моделей до высоковольтных систем. Работаем с оборудованием ABB, Siemens, Danfoss, Schneider Electric, Vacon, Delta, Inovance и других производителей. Наша лаборатория в Москве оснащена специализированными нагрузочными стендами, осциллографическими комплексами и инфракрасными паяльными станциями. Доставка оборудования осуществляется по всей России проверенными транспортными компаниями.
