Пусконаладка частотного преобразователя после ремонта: пошаговая инструкция для безопасного первого включения
Вы заменили IGBT-модуль, перепаяли драйверы, восстановили дорожки платы. Частотный преобразователь собран, осталось только включить и убедиться, что он работает. И тут возникает главный страх: «А что, если я что-то упустил и он сгорит при первом же пуске?»
Этот страх абсолютно обоснован. На профильных форумах регулярно встречаются истории: «Запустил – и через 2 секунды хлопок, IGBT снова убит». Ошибки на этапе ввода в эксплуатацию сводят на нет весь ремонт частотных преобразователей и превращают восстановленное оборудование в груду металлолома.
В этой статье инженеры сервисного центра «Икс Пром Суппорт» подготовили подробный алгоритм безопасной пусконаладки ПЧ после ремонта.
Подготовка к пусконаладке – что проверить до подачи питания
Не спешите подавать напряжение – системный подход и статические проверки спасут дорогостоящие компоненты от повторного пробоя.
Визуальный осмотр и механика
- Корпус и компоненты: убедитесь в отсутствии трещин, сколов, сторонних предметов и мусора внутри блока.
- Моменты затяжки: проверьте фиксацию всех силовой и управляющей клемм. Ослабленная клемма – это повышенное переходное сопротивление, нагрев и риск потери фазы.
- Заземление: убедитесь, что защитная шина PE подключена, а ее сечение соответствует мощности ПЧ.
Проверка силовых цепей
- Проверьте мультиметром отсутствие короткого замыкания между фазами (как на входе, так и на выходе) и относительно корпуса.
- Проверьте сопротивление изоляции входных линий мегаомметром (норма – не менее 1 МОм).
- Критически важно: еще раз сверьте маркировку клемм. Подача сетевого напряжения на выходные клеммы U,V,W мгновенно уничтожает инверторный модуль.
Проверка цепей драйвера (самый важный этап!)
Ошибка в цепи управления затворами – главная причина, почему новый IGBT-модуль сгорает в первые секунды работы. Если транзистор получает искаженный сигнал, он переходит в линейный режим, мгновенно перегревается и выгорает.
- Форма сигнала: подключите осциллограф и проверьте форму управляющих импульсов на затворах IGBT.
- Амплитуда и скважность: убедитесь в корректности уровней отпирающего и запирающего напряжения.
- Гальваническая развязка: обязательно проверьте оптроны драйверов – при пробое силового ключа они выходят из строя в 90% случаев.
Контроль условий окружающей среды
- Температура: рабочая среда в шкафу должна быть в пределах .
- Чистота: полное отсутствие токопроводящей (металлической, графитовой) пыли и влаги (относительная влажность до 95% без выпадения конденсата).
Первое включение без двигателя
Первый запуск выполняется исключительно вхолостую – без подключения электродвигателя к выходным клеммам U,V,W.
- Подача питания: подайте сетевое напряжение через защитный автоматический выключатель. Следите за панелью оператора – на ней не должно появиться аварийных кодов (Fault / Alarm).
- Замер напряжения DC-шины: замерьте постоянное напряжение на звене постоянного тока (DC+ / DC−). Для трехфазной сети 380 В нормальное значение составляет ∼530…560 В. Заниженное напряжение или его отсутствие указывает на проблемы в силовой цепи зарядки или выпрямителе.
- Охлаждение: убедитесь в исправной работе вентиляторов охлаждения (отсутствие постороннего шума и вибраций).
- Пробный пуск: подайте команду «Пуск» с панели и плавно поднимайте частоту до 40 Гц.
- Баланс фаз: замерьте межфазное выходное напряжение (U–V,U–W,V–W) мультиметром. Значения должны быть строго симметричны (допустимый перекос – не более 8 В).
Важно: Если выходное напряжение несимметрично или наблюдается существенный перекос по фазам, категорически запрещено подключать двигатель. Необходимо повторно диагностировать выходной каскад и плату управления.
Подключение двигателя – проверка под нагрузкой
После успешных тестов на холостом ходу можно переходить к работе с исполнительным механизмом.
- Механическая развязка: перед первым стартом отсоедините муфту или ременную передачу – вал двигателя должен вращаться свободно.
- Схема обмоток: проверьте соответствие схемы («звезда» или «треугольник») выходному напряжению частотного преобразователя.
- Паспортные данные: введите в параметры ПЧ номинальную мощность, напряжение, ток, частоту и обороты двигателя.
Алгоритм запуска:
- Задайте минимальную частоту (5…10 Гц) и запустите привод.
- Проверьте направление вращения вала. При необходимости измените порядок следования фаз, поменяв местами любые два провода на выходных клеммах (U,V,W).
- Оцените работу двигателя на слух (отсутствие биения, гула и посторонних вибраций).
- Постепенно поднимите частоту до номинальных 50 Гц и замерьте выходной ток на каждой фазе токоизмерительными клещами. Токи должны быть одинаковыми и не превышать рабочий ток холостого хода.
Настройка параметров и автонастройка
Для корректной работы системы векторного управления необходимо выполнить процедуру идентификации двигателя (Auto-tuning / ID Run).
- Автонастройка: запустите автонастройку (статическую или динамическую – без нагрузки на валу). Частотный преобразователь автоматически определит активное сопротивление и индуктивность обмоток.
- Время разгона и торможения (ACC / DEC):
- Насосы и вентиляторы: 5…10 секунд.
- Высокоинерционная нагрузка (центрифуги, дымососы): >20 секунд.
- Источник управления: задайте каналы управления (потенциометр, дискретные входы, Modbus /Profibus) и источник задания частоты.
- Режим управления:
- Скалярный (V / f): для насосов, вентиляторов и параллельно подключенных двигателей.
- Векторный (с обратной связью или без): для станков, конвейеров, кранов и лифтов, где требуется высокий пусковой момент на низких оборотах.
Практический пример: последствия пуска без проверки драйверов
К нам обратился заказчик с частотным преобразователем ABB ACS880. До этого оборудование уже пытались восстановить в стороннем сервисе – установили новый IGBT-модуль, собрали и попробовали запустить.
Итог: спустя пару секунд работы раздался хлопок, и только что установленный IGBT вышел из строя.
При диагностике выяснилось:
- Оптроны драйверов были повреждены, но их не проверили;
- Форма сигнала на затворах была искажена – транзистор открывался не полностью и работал в линейном режиме;
- Конденсаторы в цепи драйвера потеряли ёмкость, что вызвало «завал» управляющего импульса.
Что сделали наши инженеры:
- Заменили IGBT-модуль;
- Перепаяли все оптроны гальванической развязки;
- Обновили конденсаторы в обвязке драйверов;
- Осциллографом проверили форму управляющих импульсов – она стала идеальной.
Результат: частотник запустился с первого раза, прошёл нагрузочное тестирование и работает до сих пор.
Клиент сэкономил 60% бюджета по сравнению с покупкой нового ПЧ и получил гарантию 12 месяцев.
Урок: никогда не пренебрегайте проверкой цепей драйвера перед первым включением. Это дешевле, чем покупать новый IGBT второй раз.
Техника безопасности – чего категорически НЕЛЬЗЯ делать
- Не подавайте сетевое напряжение на выходы U,V,W. Это приводит к мгновенному разрушению силового модуля.
- Не коммутируйте цепь между ПЧ и двигателем контактором во время работы. Разрыв цепи под нагрузкой вызывает дуговой разряд и мощные выбросы самоиндукции, ломающие IGBT-ключи.
- Не производите частое включение/выключение сетевого питания. Каждая подача питания сопровождается броском тока через пусковой резистор и конденсаторы фильтра DC-шины. Включение чаще 1 раза в минуту приводит к выходу из строя системы мягкого пуска.
- Не подключайте нагрузку без осциллографической проверки драйверов после замены IGBT.
Симптомы неисправностей и варианты устранения
| Симптом | Вероятная причина | Что делать |
|---|---|---|
| ПЧ не включается, индикация отсутствует | Отсутствует сетевое питание, сгорел предохранитель, неисправен внутренний БП | Проверить напряжение на вводе, входные предохранители и дежурный блок питания. |
| Ошибка (Fault) при первом включении | Пробой IGBT, сбой цепей драйвера, неисправность датчиков тока | Проверить форму сигналов на затворах осциллографом, проверить датчики тока. |
| IGBT сгорает через 2 – 3 секунды после пуска | Искажение формы управляющих импульсов, деградация оптронов или емкостей драйвера | Заменить оптроны и высыхающие конденсаторы в обвязке драйверов IGBT. |
| Выходное напряжение несимметрично | Пробой одного плеча инвертора, неисправность платы формирования PWM | Проверить целостность IGBT-модуля и каналы управления платы ШИМ. |
| Двигатель не вращается, ПЧ уходит в ошибку | Обрыв фазы в кабеле, некорректно введены параметры двигателя | Прозвонить силовую линию к двигателю, проверить правильность ввода данных с таблички. |
| Ток растет, двигатель гудит и не набирает обороты | Перекос фаз, ошибочная схема соединения обмоток («звезда» вместо «треугольника») | Проверить межфазные токи клещами, перекоммутировать перемычки в клеммной коробке двигателя. |
Когда пусконаладку лучше доверить профессионалам
Если на объекте отсутствуют:
- Осциллограф с изолированными каналами или дифференциальными пробами;
- Мегаомметр для диагностики изоляции;
- Опыт работы с промышленной электроникой и высоковольтными цепями;
- Понимание эталонных осциллограмм сигналов управления затворами IGBT,
– не рискуйте оборудованием. Ошибка при первом пуске приведет к повторному ремонту стоимостью в сотни тысяч рублей.

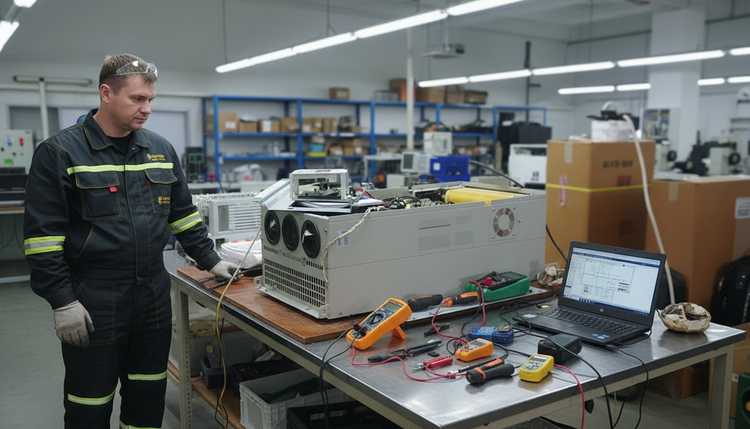

Специалисты «Икс Пром Суппорт» обеспечивают полный цикл восстановления и ввода в эксплуатацию:

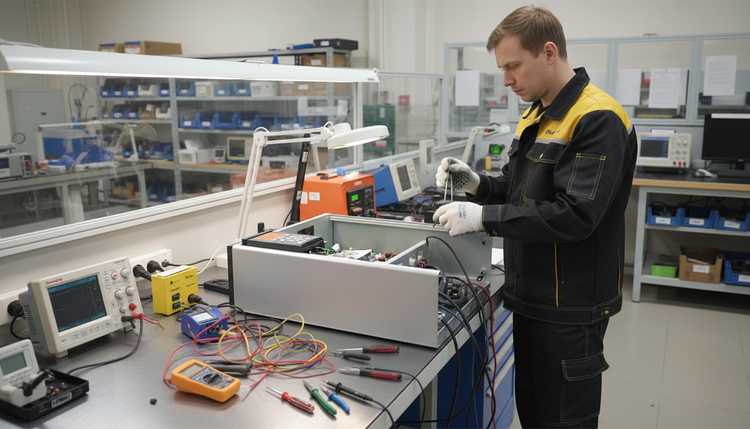

- Проверку цепей управления и силовых каскадов на специализированных стендах;
- Пошаговый запуск и тонкую настройку параметров;
- Натурные испытания под нагрузкой.
На все виды работ и установленные детали действует официальная гарантия до 12 месяцев.
