Настройка частотного преобразователя: параметры, защиты, ошибки

Неправильный выбор закона управления или пропущенный этап автотюнинга приводят к броскам тока, перегреву двигателя и аварийным отключениям. Ниже – инженерный регламент: как выбрать V/f или векторный режим, когда допустим статический тест, а когда обязателен динамический прогон, и какие уставки защит выставить, чтобы не сжечь IGBT и обмотки.

Подготовка к настройке частотного преобразователя

Перед началом регулировки необходимо:

• Изучить инструкцию производителя – каждая модель имеет свои особенности.
• Проверить схему подключения – убедиться в правильности соединения силовых и управляющих цепей.
• Оценить состояние контактов – отсутствие загрязнений, окислений и повреждений.
• Убедиться, что двигатель отсоединён от нагрузки – если планируется динамический автотюнинг.

Современные преобразователи частоты оснащены системой диагностики, которая сигнализирует о некорректных настройках или нарушениях в подключении. Перед подачей питания проверьте силовую часть и заземление – ошибки монтажа, допущенные на этом этапе, проявляются уже при первом пуске (см. «Ошибки монтажа частотного преобразователя»).

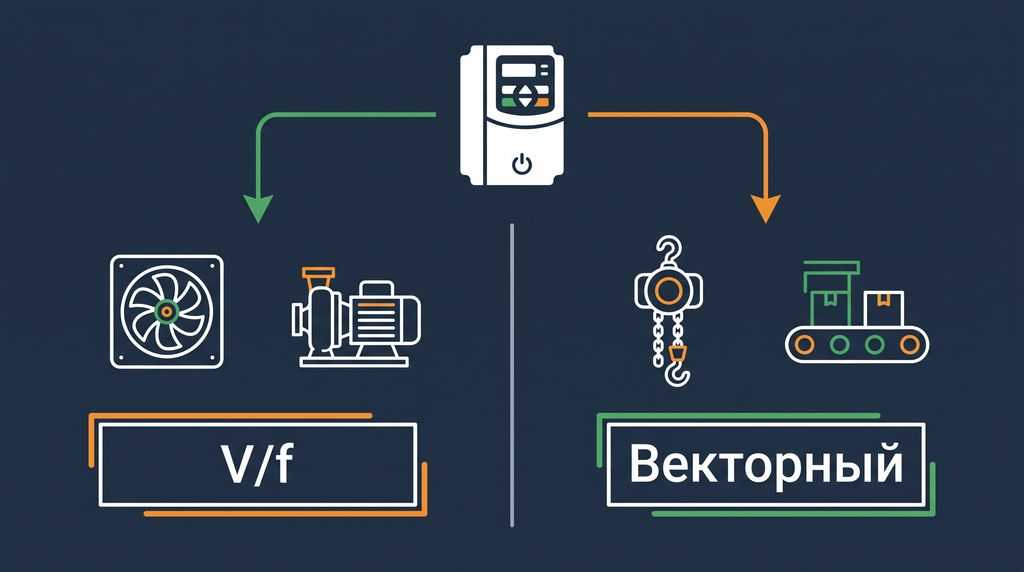

Как выбрать закон управления: скалярный V/f или векторный?

Скалярный V/f применяется для:

• Группового привода (несколько двигателей от одного ПЧ),
• Вентиляторов и насосов,
• Двигателей со специальными обмотками.

Векторный без датчика (Sensorless) необходим для:

• Подъёмников,
• Экструдеров,
• Конвейеров с переменным моментом.

Векторный с датчиком (Closed Loop) применяется для позиционирования и высокоточного регулирования скорости.

Критическая ошибка: запуск векторного режима без точного автотюнинга вызывает неустойчивость на низких частотах и аварию Overcurrent.

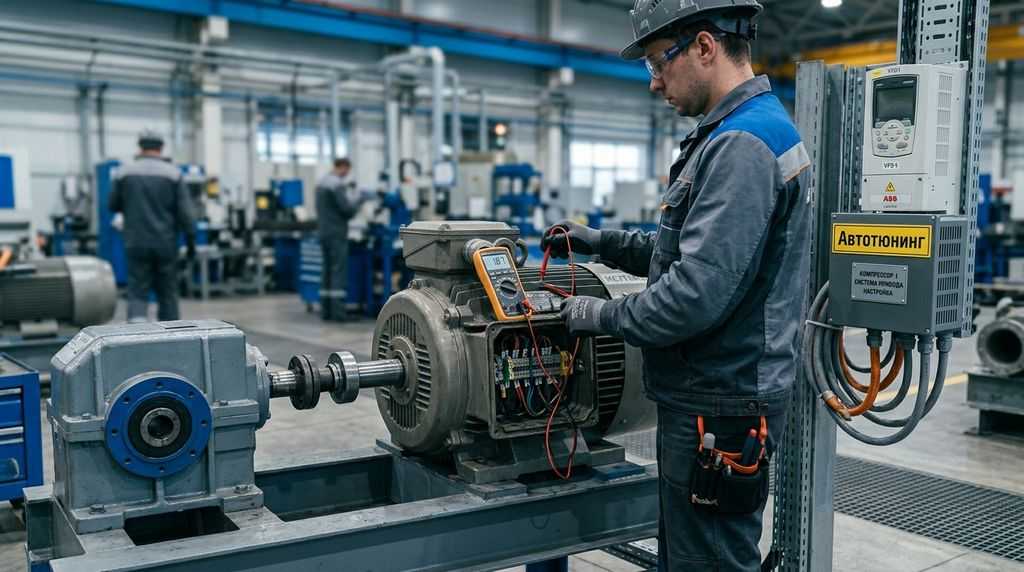

Регламент автотюнинга: статический или динамический?

Статический тест допустим, когда вал заблокирован или двигатель соединён с редуктором. Измеряются сопротивление статора и индуктивность рассеяния.

Динамический прогон обязателен для точного вычисления тока холостого хода и индуктивности намагничивания. Проводится только при отсоединённом вале. Попытка динамической идентификации на подключённом механизме искажает расчёт, вызывая нагрев и потерю момента.

После теста проверьте измеренные сопротивления фаз: расхождение с паспортными более чем на 10 – 15% сигнализирует о проблеме с обмоткой или кабелем.

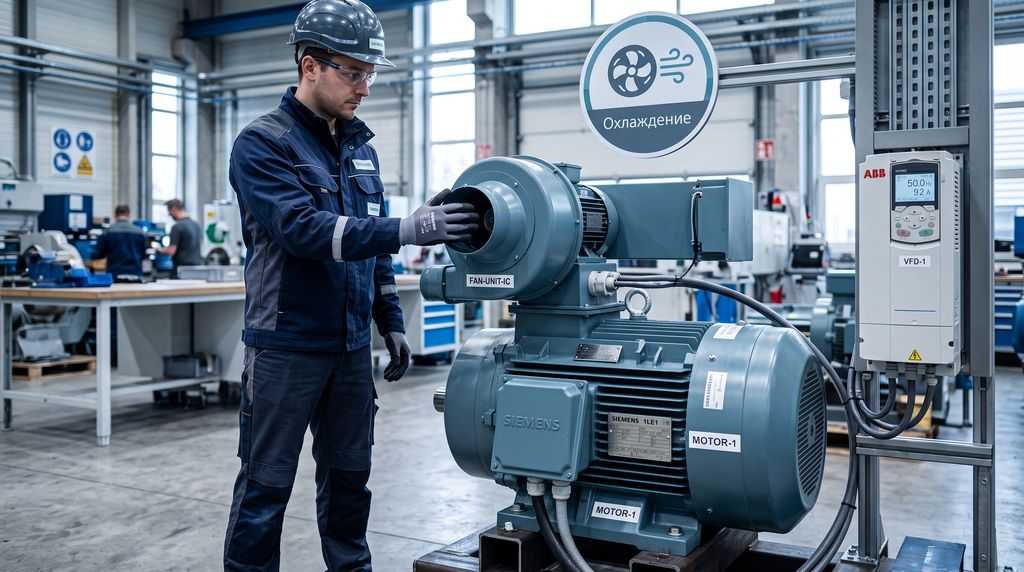

Работа ниже 10 – 15 Гц: почему нужна независимая вентиляция?

Штатная крыльчатка на валу двигателя теряет эффективность при снижении оборотов. При длительной работе на низких частотах:

• Установите минимальную рабочую частоту в параметрах,
• Настройте форсировку момента (Torque Boost),
• Обязательна установка узла независимого охлаждения («наездника») с собственным питанием.

Без этого – перегрев и тепловой пробой изоляции обмоток статора.

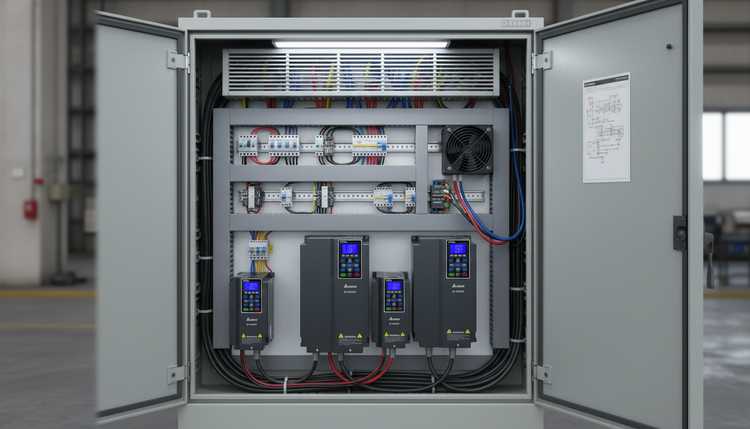

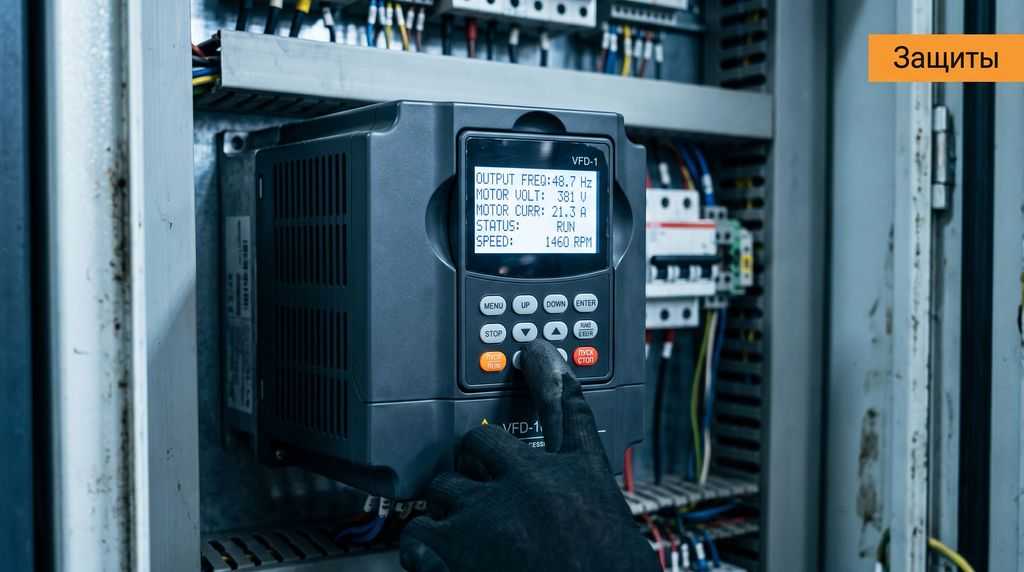

Настройка защит частотного преобразователя: параметры и расчётные значения

Параметр	Рекомендуемое значение	Последствие ошибки
Токоограничение (Current Limit)	120 – 150% от Iном	Меньше → ложные срабатывания; больше → перегрузка IGBT
Тепловая модель (Ith)	По Iном с учётом класса изоляции; -10 – 20% при работе ниже номинальной скорости	Ложное срабатывание или несрабатывание при заклинивании
Отсечка DC-bus (Overvoltage)	+10 – 15% от макс. выпрямленного напряжения	Частые срабатывания → проверить торможение
Блокировка обратного пуска	Активирована	Реверс при остановленном вале
Контроль мин. / макс. частоты	По технологическому процессу	Работа вне допустимого диапазона

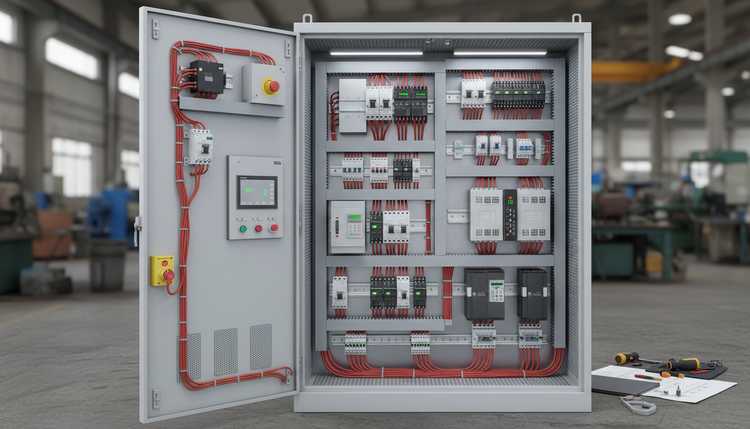

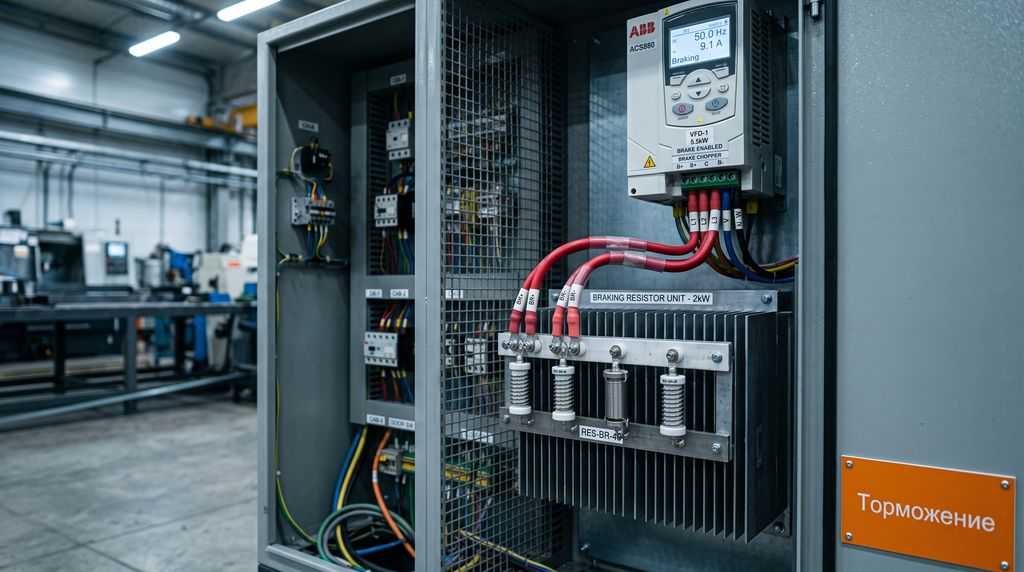

Настройка торможения: время, резистор, Brake Chopper

При торможении высокоинерционной нагрузки энергия возвращается в звено DC. Слишком короткая рампа замедления (t_dec) вызывает аварию Overvoltage или повреждение конденсаторов.

Порядок настройки:

• Рассчитайте t_dec исходя из инерции нагрузки и допустимого тормозного момента,
• Активируйте встроенный тормозной ключ (Brake Chopper),
• Подключите внешний тормозной резистор с рассчитанными сопротивлением и мощностью,
• Включите Overvoltage Stall Prevention как временную защиту.

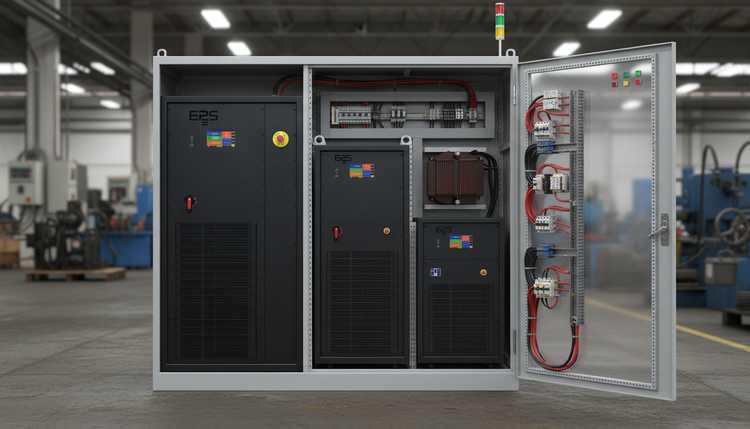

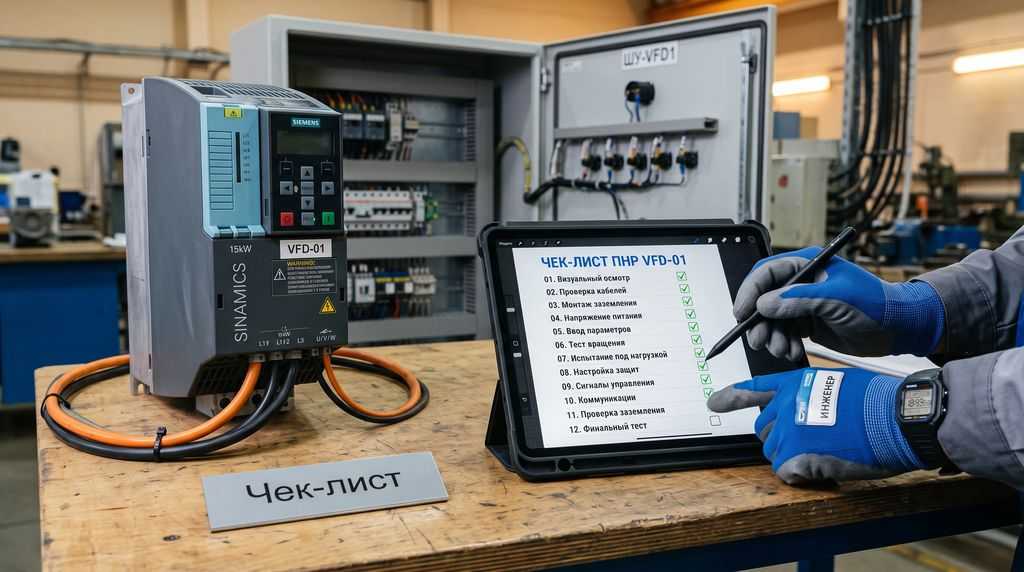

Чек-лист ввода в эксплуатацию

• Ввод паспортных данных – напряжение, номинальный ток, базовая частота, номинальная скорость, мощность, cos φ строго с шильдика,
• Автонастройка (Tuning) – с контролем измеренных сопротивлений фаз,
• Назначение источников команд и задания – клеммник I/O, потенциометр, аналоговый вход 4 – 20 мА / 0 – 10 В, Modbus/Profinet,
• Настройка рамп разгона и торможения под технологический процесс,
• Пробный пуск на 5 Гц – контроль направления вращения и потребляемого тока.

Дополнительные настройки

• Конфигурация аналоговых и цифровых входов/выходов,
• Настройка связи с системами автоматизации,
• Активация специальных режимов работы.

Таблица пусконаладочных ошибок

Симптом	Причина	Решение
Рывки и удары при пуске	Завышен V/f Boost	Снизить уставку, проверить автотюнинг
Ошибка перегрузки при разгоне	Слишком короткое t_acc	Увеличить t_acc
Ошибка Overvoltage при остановке	Короткое t_dec, нет тормозного резистора	Увеличить t_dec, подключить резистор, активировать Brake Chopper
Ошибка Overcurrent на низких частотах	Векторный режим без автотюнинга	Выполнить статический или динамический тест
Перегрев двигателя на низких оборотах	Отсутствует независимая вентиляция	Установить «наездник», настроить Torque Boost

Особенности настройки современных преобразователей частоты

Новые модели требуют повышенной точности при программировании. Ошибки в параметрах приводят к:

• Отказу запуска двигателя,
• Появлению аварийных сообщений на дисплее,
• Нестабильной работе оборудования.

Рекомендации:

• Проводите проверку после каждого изменения параметров,
• Используйте заводские настройки как базовые,
• Фиксируйте изменённые значения – это упростит диагностику при повторном вводе в эксплуатацию.
