Неисправности частотных преобразователей INVT: коды аварий, схемотехника, диагностика
Разбираем неисправности частотных преобразователей INVT на уровне схемотехники. Показываем фирменные коды аварий (OUT1-OUT3, TE, ETH, PIDE), уязвимые узлы серий GD20, GD200A, GD350 и CHV180. Даём регламент автотюнинга, карту контрольных точек и протокол сброса параметров. Материал для инженеров АСУ ТП, наладчиков и сервисных специалистов.

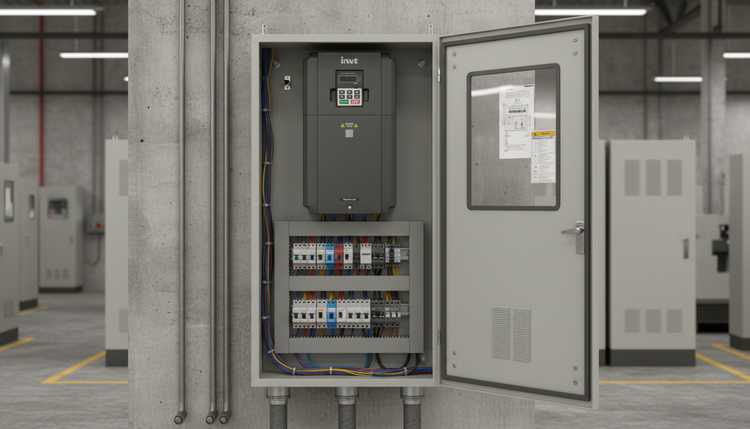

Принцип работы и уязвимые узлы INVT
Частотный преобразователь INVT управляет асинхронным двигателем через двойное преобразование энергии. Сначала выпрямитель превращает сетевое напряжение в постоянное. Затем инвертор формирует ШИМ-сигнал с изменяемой частотой.
При эксплуатации чаще всего выходят из строя четыре узла:
- Силовые модули (IGBT-транзисторы) и драйверы затворов;
- Конденсаторы звена постоянного тока и цепь предзаряда;
- Блоки управления и вспомогательный источник питания (SMPS);
- Система охлаждения (вентиляторы, радиаторы).
Однако у каждой серии INVT есть свои конструктивные болезни. Разберём их отдельно.
Схемотехнические особенности серий INVT и типовые отказы
Компания X Prom Support (Икс Пром Суппорт) ремонтирует преобразователи INVT более 10 лет. За это время инженеры X-SPT собрали статистику отказов по сериям.
| Серия | Уязвимый узел | Типовой отказ |
|---|---|---|
| GD20 | Встроенный тормозной ключ (Brake Chopper) | Пробой ключа при регенеративном торможении |
| GD200A | Импульсный трансформатор SMPS | Отказ цепи самопитания ШИМ-контроллера UC384x |
| GD350 | Оптроны опторазвязки HCPL/ACPL | Деградация и потеря усиления |
| CHV180 | Тиристор предзаряда | Залипание или выгорание при просадке сети |

Поэтому при диагностике важно сразу проверить драйверы затворов и цепи питания. Инженер ищет дефект в моторе, пока в преобразователе выгорает цепь самопитания. Икс Пром Суппорт рекомендует начинать с проверки платы, а не с двигателя.
Типовые неисправности по природе возникновения
Перегрузка силовой части (OC1 / OC2 / OC3)
Физика: превышение программного порога тока по датчикам Холла.
Причины:
- Слишком малый темп разгона (параметр P00.11);
- Заклинивание механики редуктора;
- Витковое замыкание в двигателе.
Признаки: частые срабатывания защиты, нагрев силовых компонентов.
Действия:
- Увеличьте время разгона.
- Переведите привод в скалярный режим (V/f) для проверки на холостом ходу.
- Проверьте сопротивление обмоток двигателя.
Проблемы питающего напряжения (UV, OV)
Ошибка UV (Undervoltage) означает просадку DC-шины ниже 350 В для моделей 380 В.
Причины:
- Просадка вводного фидера;
- Залипание или выгорание реле предзаряда;
- Выгорание зарядного резистора или термистора;
- Уход сопротивления высоковольтных делителей.
Ошибка OV (Overvoltage) возникает при перенапряжении в цепи постоянного тока. Типичные ситуации: регенеративное торможение без резистора, скачки в сети, неисправность тормозного модуля.
Термические перегрузки (OH, ETH1, ETH2)
Ошибка OH означает перегрев преобразователя. ETH1 сигнализирует о перегреве радиатора, ETH2 – о перегреве IGBT.
Причины:
- Забитый пылью радиатор;
- Неисправный вентилятор;
- Высокая температура окружающей среды.
Рекомендации: очистите систему охлаждения, проверьте вентиляторы, обеспечьте приток воздуха.
Фирменные коды аварий INVT: расшифровка и реакция
Здесь начинается ключевое отличие INVT от других брендов. Производитель делит аварии на внешние перегрузки и аппаратные пробои на плате. Путать их нельзя: сброс ошибки без ремонта разрушает силовой кристалл.
Системные аппаратные ошибки (OUT1 / OUT2 / OUT3)
Физика: срабатывание аппаратного компаратора защиты драйвера по напряжению насыщения VCE (Desat).
| Код | Когда возникает | Причина |
|---|---|---|
| OUT1 | При разгоне | Сквозной пробой IGBT, обрыв затворного сопротивления Rg |
| OUT2 | При замедлении | Пробой драйверного оптрона, межфазное КЗ в кабеле |
| OUT3 | При постоянной скорости | Деградация кристалла IGBT, сбой драйвера |

Действия при OUT1-OUT3:
- Полностью обесточьте преобразователь.
- Проведите холодную прозвонку транзисторов инвертора относительно шин (+) и (-) DC.
- Проверьте форму затворных сигналов осциллографом.
Важно: ошибка OUT1 – это аппаратный пробой, а не перегрузка по току. Не путайте её с OC1. Полный справочник кодов смотрите в статье «Коды ошибок частотных преобразователей INVT».
Ошибки автонастройки (TE)
Ошибка TE возникает при неудачной идентификации двигателя. Причина – неверный тип автотюнинга или несоответствие параметров.
Ошибки ПИД-контура (PIDE)
Ошибка PIDE означает обрыв обратной связи ПИД-контура. Чаще всего страдают системы поддержания давления. Проверьте датчик, кабель и настройки параметров.
Ошибки цепи разряда (dEu)
Ошибка dEu сигнализирует о сбое цепи разряда DC-шины. Причина – неисправность разрядного резистора или ключа.
Автотюнинг двигателя: статический и динамический (P00.15)
Параметр P00.15 задаёт тип автонастройки. От него зависит корректная работа векторного режима без датчика скорости (SVC).
| Тип | Когда применять | Ограничения |
|---|---|---|
| Динамический (вращательный) | Вал свободен, нагрузка снята | Требует раскрутки двигателя |
| Статический (без вращения) | Механизм зажат, вал заблокирован | Меньшая точность, возможна ошибка TE |
Неверно выполненный статический автотюнинг на насосах и экструдерах приводит к ошибке TE. Кроме того, появляются броски тока при старте. Поэтому после автотюнинга проверьте параметры группы P00 и P02. При вибрации скорректируйте скольжение вручную.
Если автотюнинг не проходит, обратитесь за ремонтом частотных преобразователей INVT в X Prom Support.
Комплексная диагностика: от осмотра до контрольных точек
Диагностика INVT идёт по трём уровням. Каждый уровень исключает ошибки предыдущего.
Визуальный осмотр
Проверьте состояние клемм, осмотрите печатные платы, оцените уровень загрязнения.
Аппаратная проверка
Измерьте сопротивления, проверьте ёмкости, продиагностируйте силовые ключи.
Карта контрольных точек INVT
Это ключевой этап лабораторной дефектовки. Без него локализовать дефект невозможно.
| Точка | Норма | Допуск |
|---|---|---|
| Питание цифрового ядра DSP | +3.3 В | ±0.1 В |
| Питание ядра DSP | +1.2 В | ±0.05 В |
| Питание затворов драйверов | +15 В / -5 В | ±0.5 В |
| Аналоговый опорный источник (клемма +10V) | +10 В | ±0.2 В |

Также проверьте сопротивление встроенного тормозного резистора. Специалисты X-SPT рекомендуют сверять эти значения с сервисным мануалом конкретной серии.
Сброс ошибок и возврат к заводским параметрам
После фатального зависания логики управления нужен полный сброс. Иначе в энергонезависимой памяти остаются конфликтные параметры макросов.
Регламент сброса:
- P00.18 = 1 – возврат к заводским установкам;
- P00.18 = 2 – очистка архива ошибок.

Перед сбросом сделайте резервную копию параметров. Используйте выносную панель оператора со светодиодным дисплеем. Копирование туда и обратно занимает пару минут и спасает от повторной настройки.
Профилактика: охлаждение и ресурс вентиляторов
Профилактика продлевает срок службы преобразователя. Икс Пром Суппорт советует три шага.
- Контролируйте наработку вентилятора в меню статуса P07.39. Ресурс заводских вентиляторов INVT составляет 30 000-40 000 часов.
- Проверьте алгоритм включения кулера через параметр P08.35. Значение 0 – работает постоянно, 1 – включается только при работе инвертора.
- Очищайте радиатор от волокнистой и липкой пыли. Не продувайте давлением свыше 4 бар – это повреждает лопасти.

Кроме того, проверяйте затяжку контактов и состояние кабелей. Ошибки монтажа часто вызывают ложные срабатывания датчиков Холла.

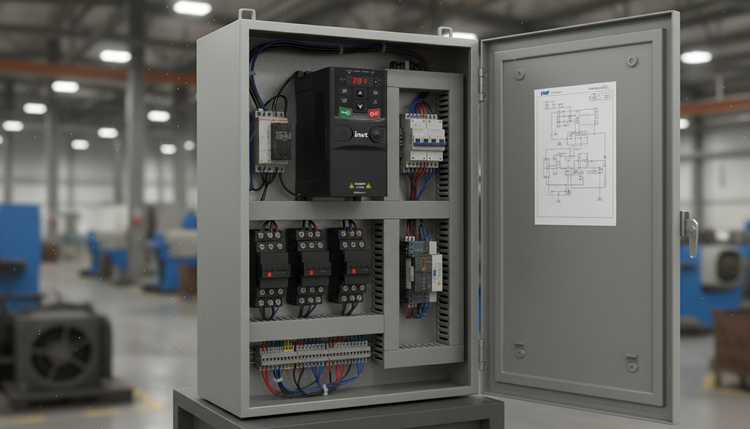

Частые ошибки монтажа и внешние помехи
Монтаж влияет на работу преобразователя не меньше, чем качество компонентов. X-SPT регулярно фиксирует ложные аварии, причина которых – ошибки при установке.
Типичные ошибки:
- Длинные неэкранированные кабели между ПЧ и двигателем;
- Прокладка силовых и сигнальных линий в одном лотке;
- Отсутствие моторного дросселя при длине кабеля свыше 50 м;
- Заземление через тонкий провод или «звездой» вместо общей шины;
- Отсутствие EMC-фильтра на входе преобразователя.
Последствия: ложные срабатывания датчиков Холла, сбои связи по Modbus, ошибки OUTx без реального пробоя. Поэтому перед ремонтом инженер Икс Пром Суппорт проверяет условия монтажа. Если преобразователь исправен, а аварии повторяются, причина почти всегда во внешних помехах.
FAQ
Что означает ошибка OUT1 на INVT?
OUT1 – это аппаратный пробой IGBT при разгоне. Срабатывает компаратор защиты драйвера по напряжению насыщения VCE. Не путайте с перегрузкой OC1.
Чем отличается UV от OV?
UV – просадка DC-шины ниже 350 В. OV – перенапряжение в цепи постоянного тока. Причины и действия разные.
Когда допустим статический автотюнинг?
Когда вал заблокирован или механизм зажат. Например, на насосах и экструдерах. Динамический автотюнинг в этих условиях невозможен.
Как сбросить ошибки INVT к заводским?
Установите P00.18 = 1 для заводских параметров. Для очистки архива ошибок используйте P00.18 = 2. Перед сбросом скопируйте параметры на панель.
Почему вентилятор INVT не включается?
Проверьте параметр P08.35. Значение 0 – кулер работает постоянно, 1 – только при работе инвертора. Также проверьте цепь питания вентилятора.
Что делать, если преобразователь INVT моргает всеми индикаторами?
Такое поведение указывает на серьёзный сбой прошивки или повреждение основной платы управления. Сброс параметров через P00.18 не поможет. Нужна лабораторная диагностика платы.
INVT не стабилизирует частоту при поддержании давления. В чём причина?
Проблема в настройках ПИД-регулятора или в неверном подборе преобразователя под нагрузку. Проверьте параметры PIDE, датчик давления и его кабель. Иногда требуется пересчитать мощность привода.
Сколько стоит диагностика преобразователя INVT?
Икс Пром Суппорт проводит предварительный осмотр бесплатно. По результатам осмотра мы сообщаем, подлежит ли устройство ремонту. Вы платите только за восстановленное оборудование.
Даёте ли гарантию на ремонт INVT?
Да. X-SPT предоставляет гарантию 12 месяцев на все виды работ и установленные компоненты. Гарантия покрывает и замененные детали, и труд инженеров.
Ремонт или покупка нового преобразователя – что выгоднее?
Зависит от степени повреждения. Компонентный ремонт снижает стоимость до 60% по сравнению с покупкой нового устройства. Точный расчёт даём после диагностики.
Работаете ли с редкими сериями INVT?
Да. X Prom Support ремонтирует все серии, включая GD20, GD200A, GD350, CHV180 и преобразователи для центрифуг с процессором К 223.
