Ремонт частотных преобразователей: сроки, цены, гарантия

Частотный преобразователь вышел из строя, и производство встало. Что делать: ремонтировать или покупать новый? В этой статье разбираем сроки, стоимость и гарантию ремонта ЧП. А также – когда восстановление выгоднее замены и как проходит диагностика.

Автор: инженер X Prom Support.

Ремонт частотного преобразователя в сервисной лаборатории

Когда ремонт выгоднее замены

Не всегда новый преобразователь – лучшее решение. Практика сервисных центров показывает: в 80% случаев устройство можно восстановить. Промышленная электроника имеет высокий запас ремонтопригодности.

Ремонт или замена частотного преобразователя - сравнение

Экономика вопроса

Главный аргумент в пользу восстановления – экономия бюджета. Закупка нового частотника европейского или японского бренда требует крупных разовых затрат. При компонентном ремонте инженеры меняют только сгоревшие транзисторы, оптопары или высохшие конденсаторы. Корпус, медные шины, дроссели и плата управления сохраняются. Это снижает расходы до 60% по сравнению с покупкой нового.

Второй фактор – время простоя. Компонентный ремонт занимает от 3 до 15 суток. Поставка нового оборудования – от 4 до 12 недель. Для непрерывного производства простой оборачивается миллионными убытками.

Третий плюс – ресурс после ремонта. При установке оригинальных полупроводников и качественных конденсаторов устройство служит ещё 5-7 лет. Полный регламент работ – на странице услуги.

Когда ремонт невозможен

Мы всегда открыто сообщаем клиенту о границах целесообразности. Есть дефекты, когда восстановление физически невыполнимо:

  • Сквозной дуговой прогар текстолита площадью свыше 10-15 см² с глубокой карбонизацией.
  • Термическое разрушение или деформация посадочных плоскостей радиатора.
  • Смета превышает 50% от цены нового преобразователя.
  • Отсутствие специализированных микросхем для редких архивных серий.

Какие неисправности чаще всего устраняем

Преобразователи работают в тяжёлых условиях промышленности. Большинство аварий вызвано старением компонентов или нестабильностью питающей сети.

Типовые неисправности частотных преобразователей

Типовые неисправности

В ремонт регулярно поступают преобразователи со схожими повреждениями:

  • Пробой IGBT-модулей и входных диодных мостов. Возникает из-за коротких замыканий на линии двигателя или коммутационных импульсов.
  • Потеря ёмкости электролитических конденсаторов DC-звена. Электролит высыхает от нагрева, растёт ESR, появляются пульсации.
  • Выгорание драйверов затворов и оптопар. Происходит лавинно вслед за пробоем силового транзистора.
  • Сбои памяти EEPROM. Привод теряет параметры настройки и блокирует пуск.
  • Заклинивание вентиляторов. Приводит к тепловому разгону кристаллов и аварийному останову.

Что приводит к поломкам

Компоненты чувствительны к агрессивной среде цехов. Основные причины отказов:

  • Резкие броски и гармонические искажения напряжения в сети.
  • Скопление пыли и токопроводящего налёта на радиаторе.
  • Высокая влажность и химический конденсат на платах.
  • Вибрация, вызывающая микротрещины паяных соединений.

Развёрнутый перечень повреждений – в статье «Диагностика частотных преобразователей».

Как проходит ремонт ЧП: этапы

Процесс восстановления в Икс Пром Суппорт построен по строгим стандартам. Каждый блок проходит цепочку от дефектовки до финального теста.

Этапы ремонта частотного преобразователя

Этап 1. Приём и первичный осмотр

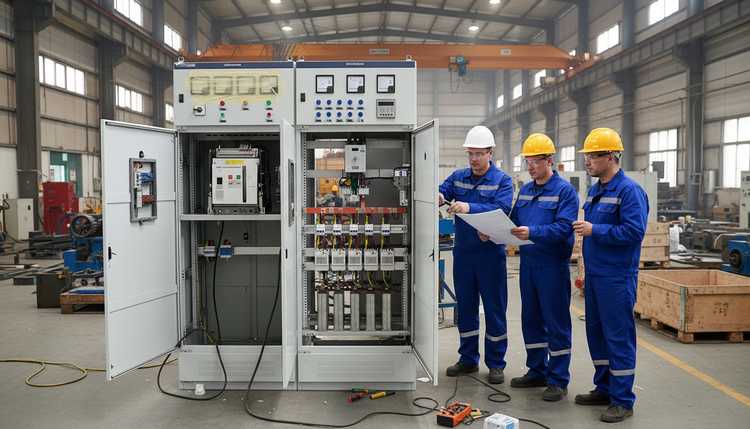

Инженеры проводят наружную инспекцию корпуса, клеммников и контактных групп. Исключают механические деформации от падений или ударов. Далее – обязательная проверка входных и выходных цепей на короткое замыкание. Этот шаг защищает приборы от повреждения при первом включении.

Этап 2. Диагностика

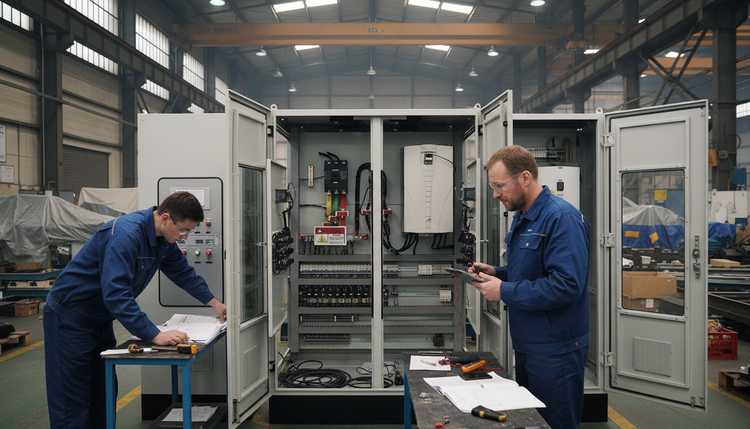

Специалисты локализуют сгоревшие полупроводники, обрывы дорожек и деградировавшие конденсаторы. Диагностика в сервисном центре – бесплатно. Выезд бригады по Москве – от 40 000 ₽. По итогам замеров формируется дефектовочная ведомость с точной калькуляцией.

Этап 3. Компонентный ремонт

Мастера демонтируют сгоревшие модули с помощью инфракрасных станций. Вместо повреждённых деталей монтируются сертифицированные компоненты с соблюдением температурных профилей пайки. После пайки платы отмываются от флюса в ультразвуковых ваннах. Финал – нанесение защитного гидрофобного покрытия.

Этап 4. Испытания под нагрузкой

Отремонтированный блок подключается к стенду с электромотором. Инженеры проверяют симметрию фазных токов, форму ШИМ осциллографом и реакцию защит на перегрузку. Тепловизор фиксирует распределение температур по кристаллам под номинальным током. Это исключает скрытые локальные перегревы.

Этап 5. Гарантия

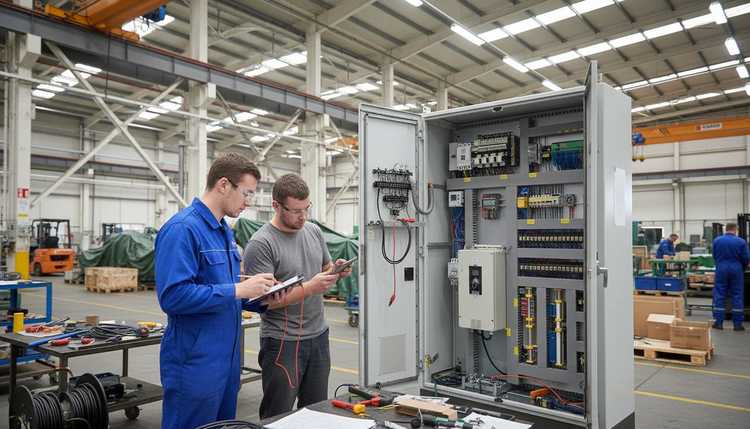

На каждый восстановленный блок оформляются гарантийные документы. Гарантия – 12 месяцев на работы и заменённые компоненты. Оборудование выдаётся готовым к интеграции в линию. Технологические тонкости – в статье «Ремонт ЧП: от диагностики до пайки».

Сроки и стоимость ремонта

Мы придерживаемся прозрачного ценообразования. Сроки зависят от глубины разрушений, бюджет – от стоимости запчастей.

Сроки и стоимость ремонта частотного преобразователя

Сроки

  • Стандартный ремонт: 3-5 суток при типовых неисправностях.
  • Сложное восстановление: 7-15 суток при повреждении многослойных плат.
  • Срочный выезд: 1-2 суток для устранения сбоя на объекте.

Стоимость

  • Диагностика в сервисе – бесплатно.
  • Выездная диагностика (Москва) – от 40 000 ₽.
  • Компонентный ремонт – от 10 000 ₽.
  • Итоговая смета фиксируется в договоре после дефектовки.

Что влияет на стоимость

  • Глубина повреждения и число выгоревших каскадов.
  • Наличие деталей на складе или доставка редких микросхем.
  • Необходимость замены силового модуля IPM.
  • Срочность выполнения.

Нюансы восстановления конкретных брендов – в статье «Ремонт ЧП по брендам».

Прошивка и ПО при ремонте

Вопрос программной части часто беспокоит инженеров автоматизации. X Prom Support фокусируется на аппаратном восстановлении и не сохраняет исходные образы прошивок.

Прошивка и ПО при ремонте частотного преобразователя

  • Бинарный образ прошивки предоставляет заказчик.
  • Обновление ПО выполняется только при передаче валидного софта клиентом.
  • Если прошивка закрыта защитными битами или сделана под конкретный станок – ремонт проводится с сохранением существующей версии.
  • Производители редко выкладывают прошивки в открытый доступ. Инженеры сохраняют работоспособность микроконтроллера, защищая чип от стирания.

Ремонт ЧП разных отраслей

Условия работы привода в разных отраслях формируют специфику отказов. Мы учитываем механику процесса при поиске дефектов.

Ремонт частотных преобразователей для разных отраслей

Насосы и вентиляция

Насосные и вентиляторные установки работают в длительном монотонном режиме с постоянным моментом. Приводы чаще страдают от выхода из строя аналоговых входов датчиков давления. Также частая поломка – дрейф обратной связи в ПИД-контурах регулирования.

Краны и подъёмники

Крановые механизмы работают в тяжёлом повторно-кратковременном режиме с частыми пусками. Основной удар принимают тормозные прерыватели (чопперы) и внешние тормозные резисторы. Нередки отказы узлов контроля механического тормоза и выгорание ключей при рекуперации энергии опускаемого груза.

Станки и экструдеры

Станки с ЧПУ и полимерные экструдеры требуют высокоточного векторного управления. Критические узлы – быстродействующие опторазвязки каналов энкодеров и формирователи ШИМ. Любая погрешность ШИМ приводит к биению вала и браку продукции.

Дополнительные примеры – в статье «Ремонт ЧП по отраслям».

Почему выбирают X Prom Support

Мы восстанавливаем силовую автоматику на компонентном уровне, возвращая оборудованию заводской ресурс:

  • Бесплатная диагностика в сервисе. Согласуем смету до начала работ.
  • Выездная диагностика по Москве. От 40 000 ₽.
  • Ремонт от 10 000 ₽. Фиксированная смета без скрытых платежей.
  • Компонентный ремонт. Снижаем затраты до 60% по сравнению с заменой блока.
  • Сроки 3-15 суток. Возвращаем оборудование в строй.
  • Гарантия 12 месяцев. На работы и заменённые компоненты.
  • Опыт от 10 лет. Инженеры по силовой электронике и промышленной автоматике.

Чтобы передать оборудование на диагностику, оставьте заявку.

FAQ по ремонту ЧП

Вопрос 1: Сколько стоит ремонт частотного преобразователя?

Ремонт – от 10 000 ₽. Точная стоимость зависит от неисправности и модели. Диагностика в сервисе бесплатна, выездная по Москве – от 40 000 ₽. После диагностики называем точную сумму.

Вопрос 2: Сколько времени занимает ремонт?

Стандартный ремонт – 3-5 суток. Сложные случаи с повреждением плат – до 15 суток. Срочный выезд – 1-2 суток.

Вопрос 3: Вы даёте гарантию?

Да, гарантия 12 месяцев на работы и установленные компоненты.

Вопрос 4: Любой ли ЧП можно отремонтировать?

Нет. При сквозном дуговом прогаре платы или разрушении посадочных мест ремонт невозможен. Также если смета превышает 50% от стоимости нового – рекомендуем замену.

Вопрос 5: Вы обновляете прошивку при ремонте?

Нет. Мы не сохраняем прошивку и ПО – образ предоставляет заказчик. Обновление встроенного ПО возможно только при наличии образа от клиента. Если прошивка недоступна (закрытая, под конкретного заказчика) – восстановление возможно только с той версией, которая установлена.

Вопрос 6: Вы работаете с юридическими лицами?

Да. Предоставляем договор, акт выполненных работ, счёт-фактуру. Работаем с НДС и по УСН.
