Ремонт устройств плавного пуска на компонентном уровне по всей России

Ремонт устройств плавного пуска (УПП) на компонентном уровне – это восстановление силовых тиристоров, плат управления и байпасных контакторов с сохранением заводских характеристик. Мы работаем с оборудованием ABB, Siemens, Schneider Electric, Danfoss, Allen-Bradley и других производителей. Офис и лаборатория – в Москве, отправка отремонтированных блоков – в любой регион РФ.

Кратко: диагностика бесплатно, ремонт от 3 рабочих дней, гарантия 12 месяцев.

Вопрос, с которым сталкиваются многие предприятия

Вопрос: Что делать, если оборудование для плавного пуска электродвигателя вышло из строя?

Ответ: Наиболее рациональный путь – заказать профессиональную диагностику и последующее восстановление работоспособности блока в сервисном центре «Икс Пром Суппорт».

Устройства плавного пуска (сокращённо УПП) стали стандартом отрасли для ограничения пусковых токов и щадящего разгона роторов насосного, вентиляционного, компрессорного и конвейерного оборудования. Но даже такая надёжная промышленная электроника со временем даёт сбои. Вместо приобретения нового дорогостоящего модуля разумной альтернативой выступает компонентный ремонт – отыскание и замена отказавших дискретных радиоэлементов непосредственно на печатной плате.

Какие неисправности УПП встречаются чаще всего

Коротко: 80% отказов УПП связаны с тепловой деградацией тиристоров, обгоранием контактов байпаса или выходом из строя драйверов затворов.

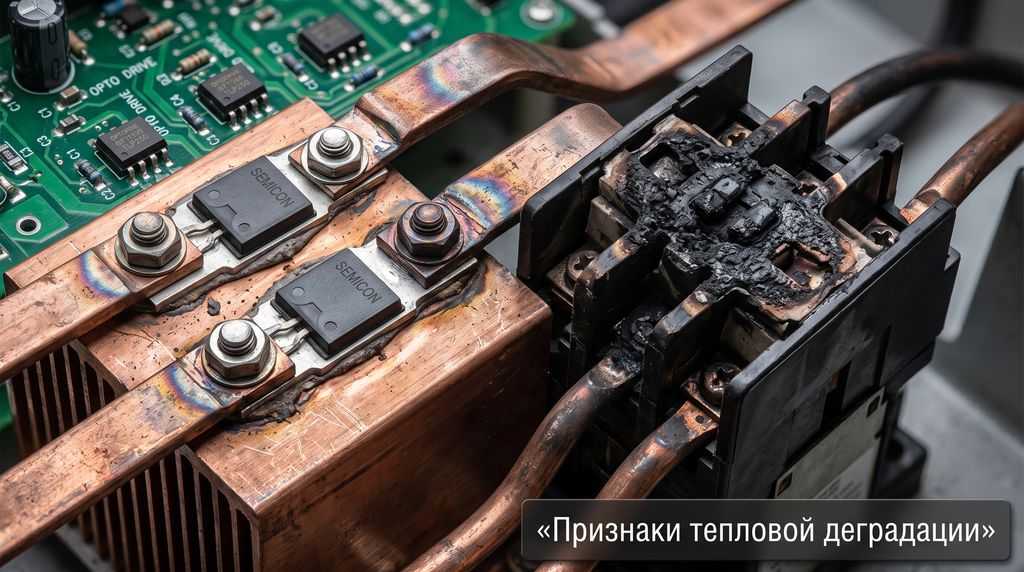

Тепловая деградация тиристоров

При частых тяжёлых пусках (насосы, компрессоры, конвейеры под завалом) через встречно-параллельные тиристоры протекают токи, близкие к предельным. Кристалл накапливает тепловую усталость: обратный ток утечки растёт, и тиристор теряет запирающую способность.

Признак: обратный ток утечки при номинальном напряжении превышает 10 – 50 мА – тиристор подлежит замене.

Залипание или подгорание контактов байпаса

Шунтирующий контактор замыкается после разгона. При плохом прижиме переходное сопротивление растёт, начинается локальный нагрев, контакты обгорают. УПП продолжает работать, но при следующем пуске байпас не замыкается – тиристоры перегружаются.

Признак: переходное сопротивление замкнутых контактов выше 50 – 100 мкОм.

Обрыв цепей управления затворами

Деградация драйверных оптопар или обрыв импульсных трансформаторов приводит к тому, что тиристор не открывается в нужный момент. Возникает несимметрия фаз, защита отключает УПП. Если защита не сработала – межфазное КЗ.

Признак: амплитуда управляющего импульса ниже 5 В или фронт импульса затянут более 2 мкс.

Что это значит для заказчика: повторное включение УПП с пробитым тиристором – это подача напряжения на короткозамкнутый контур. Результат – выбитый вводной автомат и повреждение соседних ячеек.

Когда ремонт УПП выгоден, а когда – нет

Коротко: ремонт оправдан для блоков от 37 – 55 кВт и редких серий. Для УПП до 22 кВт дешевле купить новый.

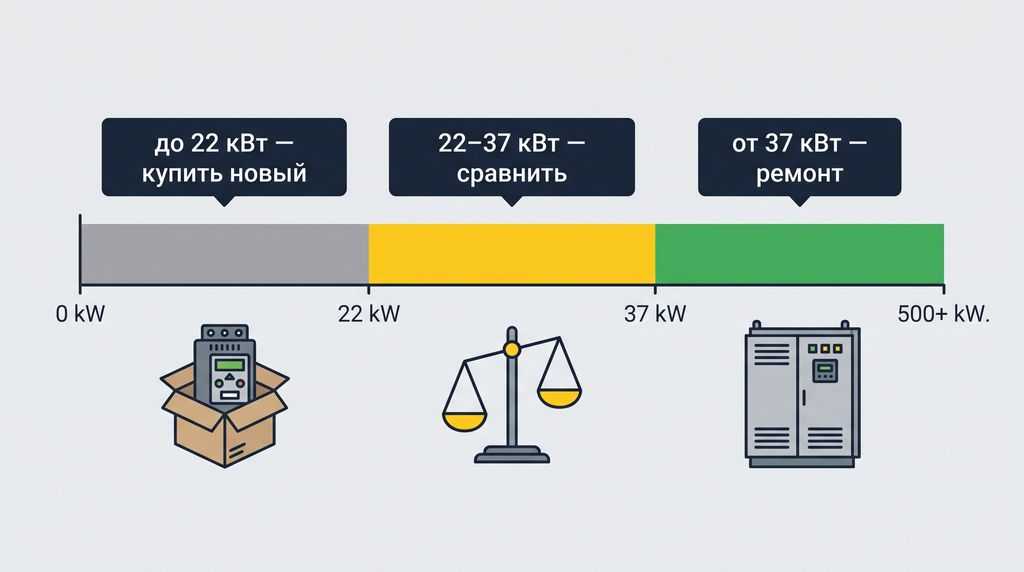

Когда ремонт УПП выгоден, а когда дешевле купить новый — сравнение по мощности

Мощность УПП	Доступность замены	Решение
До 15 – 22 кВт	Есть в продаже	Купить новый – логистика + ремонт сопоставимы с ценой
22 – 37 кВт	Есть в продаже	Сравнить – считать индивидуально
От 37 – 55 кВт	Ограничена	Ремонт – экономия 70 – 85% от цены нового
Любая	Снят с производства	Ремонт – аналог недоступен или требует перепроектирования
Любая	Интегрирован в АСУ ТП	Ремонт – замена требует перепрограммирования

Почему ремонт выгоден для мощных УПП

Новый блок 200 кВт стоит от 800 тыс. до 2 млн руб. Компонентный ремонт – 15 – 30% от этой суммы. Для редких серий (ABB PSE/PST, Siemens Sirius 3RW, Schneider Altistart 48, Danfoss MCD) аналог либо недоступен, либо требует перепроектирования шкафа. Подробнее о теории работы софтстартеров и расчёте пусковых токов – в отдельной статье.

Почему ремонт невыгоден для маломощных УПП

Новый софтстартер до 22 кВт стоит 15 – 40 тыс. руб. Двусторонняя логистика (Москва – регион – Москва) плюс диагностика и ремонт «съедят» 70 – 100% этой суммы. Простой производства из-за ожидания ремонта (2 – 4 недели) дороже, чем покупка нового блока со склада.

Как подготовить УПП к отправке в сервисный центр

Коротко: УПП мощностью от 50 кВт требует деревянной обрешётки, фиксации плат антистатической плёнкой и страхования груза на полную стоимость.

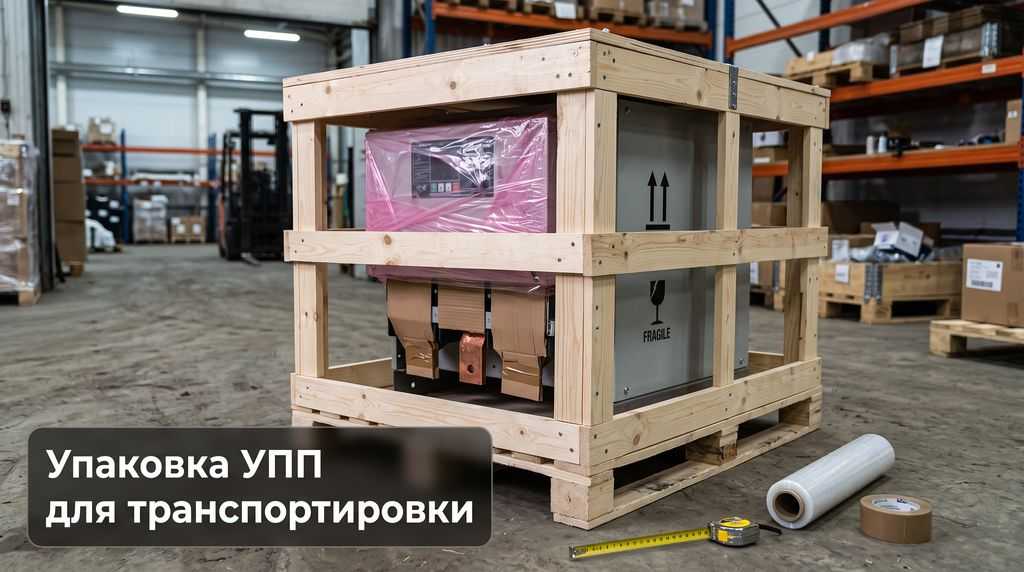

Требования к упаковке

Обратный ток утечки выше 10–50 мА и переходное сопротивление контактов байпаса выше 50–100 мкОм - признаки, при которых тиристор и контактор подлежат замене

Деревянная обрешётка по периметру корпуса с жёстким днищем. Вес УПП 200+ кВт достигает 80 – 150 кг – при ударе медные шины гнутся, изоляторы трескаются.
Фиксация плат управления антистатической плёнкой и мягким наполнителем. Вибрация выбивает разъёмы, отрывает проводные петли.
Защита силовых выводов гофрокартоном или пенополиэтиленом. Задиры контактных площадок приводят к росту переходного сопротивления после монтажа.

Страхование груза

Транспортные компании не несут ответственности за внутренние повреждения, если упаковка не обеспечивает жёсткой фиксации. Страхуйте груз на полную стоимость – это стандарт для электротехнического оборудования. Условия ремонта, гарантии и оплаты описаны на отдельной странице.

Что происходит при нарушении правил: заказчик получает блок с новыми дефектами – треснувшими изоляторами, погнутыми шинами, оторванными шлейфами. Ремонт удорожается, сроки срываются.

Как проходит компонентная диагностика УПП

Коротко: диагностика включает проверку тиристоров, цепей управления затворами и байпасного контактора с измерением конкретных параметров и допусков.

Проверка силовых тиристоров

Обратный ток утечки при номинальном напряжении: I_RRM ≤ 10–50 мА. Превышение – признак тепловой деградации.
Падение напряжения на переходе в открытом состоянии: 0.4 – 0.7 В. Сопротивление катод-анод не должно быть нулевым.

Проверка цепей управления затворами

Компонентная диагностика УПП: проверка управляющих импульсов затвора тиристоров осциллографом

Амплитуда управляющего импульса: 5 – 15 В (измеряется осциллографом).
Фронт импульса: не более 1 – 2 мкс. Затянутый фронт – деградация оптопары или импульсного трансформатора.

Проверка байпасного контактора

Переходное сопротивление замкнутых контактов: ≤ 50 – 100 мкОм (измеряется микроомметром).
Состояние катушки и контактных групп: визуальный контроль + прозвонка.

Что это даёт заказчику: дефектовочную ведомость с конкретными измеренными значениями и допусками. Это доказательство компонентного ремонта, а не «замены наугад».

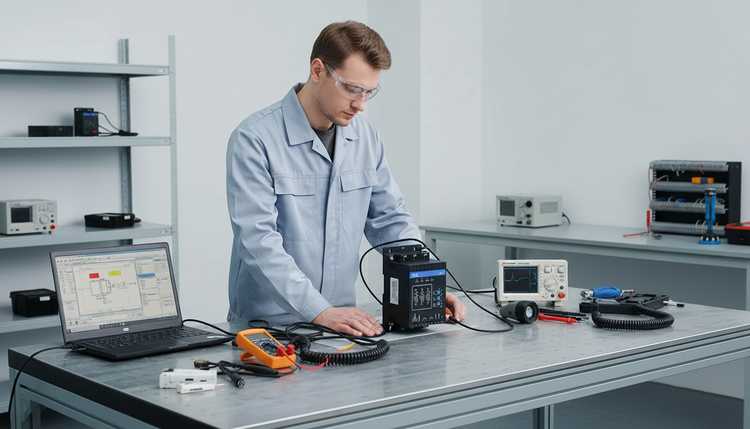

Как проверяется УПП перед обратной отправкой

Коротко: каждый восстановленный блок проходит нагрузочное тестирование на индуктивно-активную нагрузку с проверкой аварийных защит.

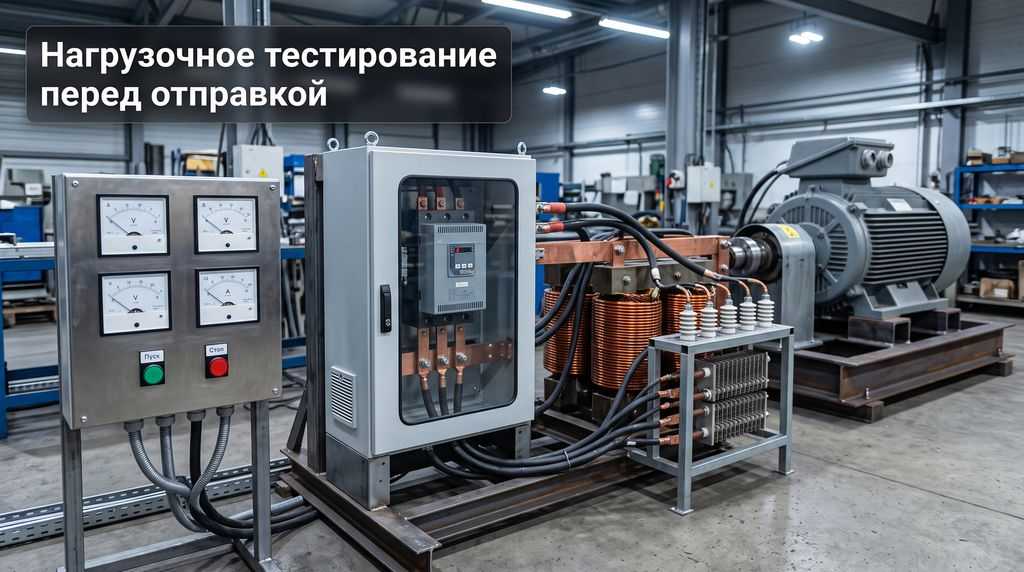

Нагрузочное тестирование

Стенд имитирует реальный пуск электродвигателя: ток нарастает по заданной рампе, тиристоры работают в штатном тепловом режиме. Это позволяет выявить дефекты, которые не проявляются на холостом ходу.

Проверка аварийных защит

Phase Loss – имитация обрыва фазы. УПП должна отключиться с соответствующим кодом ошибки.
Overload – подача тока выше уставки. Проверяется время срабатывания.
Jammed Rotor – имитация заклинивания ротора. УПП должна снять напряжение при превышении пускового тока.

Проверка сигналов в АСУ ТП

Дискретные выходы «Готов», «Работа», «Авария» проверяются на соответствие логике контроллера верхнего уровня.

Что это гарантирует: УПП возвращается в регион проверенной под нагрузкой. Вероятность аварии при первом пуске на объекте минимальна.

Квалифицированное восстановление УПП в компании «Икс Пром Суппорт»

Наш сервисный центр специализируется на возвращении работоспособности устройств плавного пуска любых типов и марок. Мы работаем с оборудованием, которое эксплуатируется в самых разных отраслях промышленности: от систем отопления и вентиляции до станкостроения и пищевых производств.

Головной офис компании расположен в Москве, при этом техническая поддержка и услуги по ремонту доступны для заказчиков по всей России.

Преимущества сотрудничества с «Икс Пром Суппорт»

Клиенты, выбирающие наш сервис, получают безупречное качество предоставляемых услуг и уверенность в длительной безаварийной работе своей техники. Перечень наших обязательств:

Мгновенная реакция на заявку и исчерпывающие консультации инженеров без внесения аванса.
Строгое следование отраслевым техническим регламентам и предписаниям заводов-изготовителей при проведении работ.
Гарантия безаварийного функционирования восстановленных блоков – каждое устройство проходит обязательные нагрузочные тесты.

Этапы восстановления работоспособности УПП

Процесс ремонта устройств плавного пуска в нашем центре строго регламентирован и состоит из нескольких последовательных шагов:

Шаг 1. Клиент отправляет заявку через веб-форму на сайте или связывается с диспетчером по телефону.
Шаг 2. Бесплатная предварительная консультация инженера для уточнения симптомов неисправности.
Шаг 3. Доставка оборудования в сервисный центр в Москве (возможна отправка транспортной компанией из любого региона РФ).
Шаг 4. Выполнение расширенной диагностики на уровне дискретных компонентов (длительность – 1 – 2 смены).
Шаг 5. Утверждение с заказчиком перечня операций и итоговой сметы. Назначенная стоимость остаётся неизменной на всём протяжении ремонта.
Шаг 6. Непосредственно компонентное восстановление – замена неисправных транзисторов, конденсаторных сборок, интегральных микросхем, тиристорных структур, диодных мостов.
Шаг 7. Контрольные испытания и выдача восстановленного устройства с гарантией 1 год.

Какие производители УПП обслуживаются?

«Икс Пром Суппорт» имеет успешный опыт ремонта устройств плавного пуска следующих брендов:

Allen‑Bradley,
ABB,
Siemens,
Saftronics,
Toshiba,
Danfoss,
Schneider Electric,
а также других импортных и отечественных марок.

Часто задаваемые вопросы

Можно ли понять сложность поломки до отправки?

Коротко: точный диагноз дистанционно поставить нельзя. Но можно направить фото шильдика и описание симптомов – инженер сообщит вероятную причину.

Дистанционно поставить точный диагноз без приборов невозможно – слишком много факторов могут вызывать отказ. Однако у вас есть возможность направить на нашу корпоративную почту фото шильдиков изделия и детальное описание внешних проявлений неисправности. Инженер проанализирует эти данные и сообщит вероятную причину.

Сколько стоит диагностика, если ремонт невозможен?

Коротко: предварительный осмотр и заключение о ремонтопригодности – бесплатно. Если выявлены критические разрушения, вы оплачиваете только обратную пересылку.

Предварительный осмотр оборудования и заключение о принципиальной ремонтопригодности проводятся бесплатно. Если выявляются критические разрушения (например, обгоревшая плата насквозь), вы оплачиваете только обратную пересылку. Предоплата, внесённая за ремонт, возвращается полностью в случае невозможности восстановления.

Может ли цена измениться в процессе работ?

Коротко: нет. После диагностики смета фиксируется и остаётся неизменной.

После диагностики мы фиксируем смету, и она остаётся неизменной независимо от обнаруженных дополнительных дефектов. Это наше прямое обязательство перед клиентом.

Спектр прочих услуг инжинирингового центра

Помимо восстановления устройств плавного пуска, наше предприятие «Икс Пром Суппорт» предоставляет:

Восстановление промышленной электроники следующих категорий:
- преобразователи частоты;
- программируемые логические контроллеры (ПЛК);
- платы питания и инверторы для источников бесперебойного питания (ИБП);
- сервоприводы и сервоусилители;
- печатные узлы управления для станков с числовым программным управлением (ЧПУ).
Ремонт прочей промышленной электроники под индивидуальные задачи заказчика.
Выездное обслуживание на площадке клиента в Москве и Московской области.

Почему стоит доверить ремонт профессионалам?

Самостоятельное вмешательство в схему устройства плавного пуска без опыта работы с силовой электроникой часто приводит к усугублению поломки – например, к отрыву печатных проводников или повреждению смежных узлов при неквалифицированной пайке. Компонентный ремонт, выполняемый нашими инженерами, подразумевает использование промышленного паяльного оборудования, термовоздушных станций и осциллографов.

Такой подход обеспечивает полноценное возвращение устройству заводских эксплуатационных характеристик и исключает риски аварийной остановки производства. Если двигатель вышел из строя из-за затяжного пуска, диагностика связки «привод + двигатель» выполняется в рамках услуги перемотки электродвигателей.

Почему компонентный ремонт УПП – это выгодно и надёжно

Своевременный и квалифицированный ремонт устройств плавного пуска продлевает срок службы электроприводов и снижает простои производства. «Икс Пром Суппорт» сочетает инженерную экспертизу, компонентный метод восстановления и работу с заказчиками из всех регионов России.

Техническая лаборатория и центральный офис дислоцированы в Москве, что даёт нам возможность оперативно обрабатывать входящие заявки из столичного региона и без задержек отгружать отремонтированные приборы заказчикам в любом направлении Российской Федерации.

Если ваш блок плавного пуска функционирует с перебоями или полностью отказал, не затягивайте с обращением в сервис. Свяжитесь с нами через онлайн-форму на сайте или по контактному телефону, указанному в шапке сайта. Специалисты «Икс Пром Суппорт» перезвонят вам в ближайшее рабочее время для уточнения всех необходимых деталей и оформления заявки на диагностику.
