Чистка частотного преобразователя ABB ACS880: почему загрязнение — главный враг надёжности

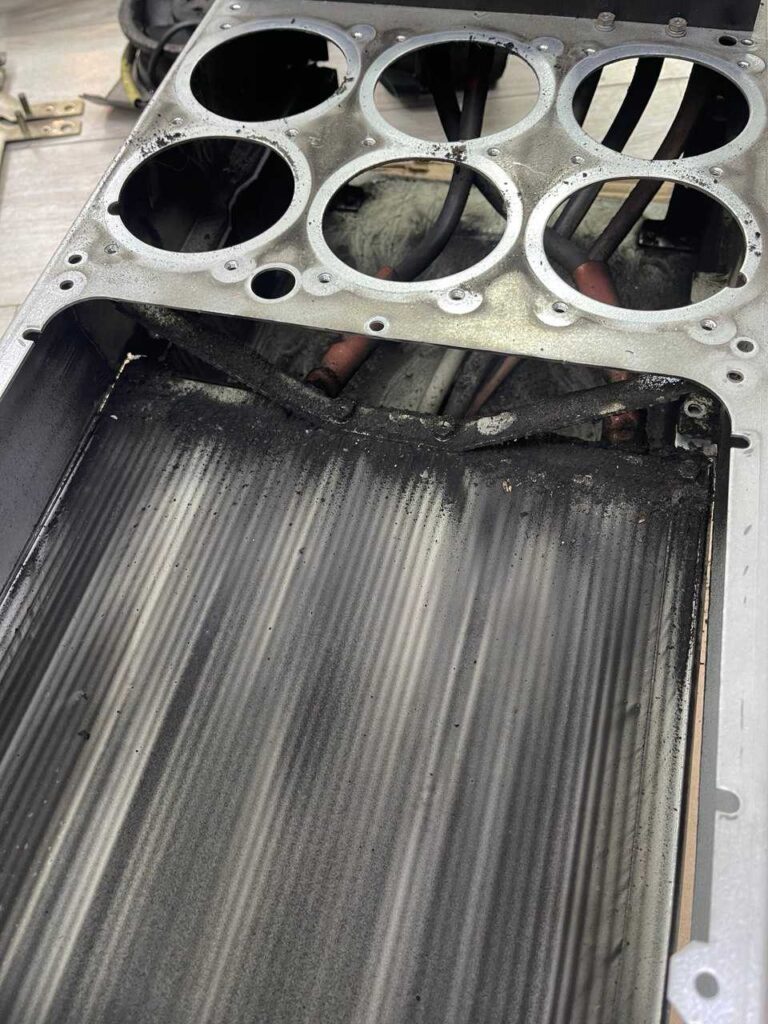

Частотный преобразователь ABB ACS880 — одно из самых надёжных устройств на современном производстве. Но даже эта высококлассная техника выходит из строя, если не уделять внимания регулярной чистке. Главная проблема — пыль. Она оседает на рёбрах радиатора охлаждения, превращая эффективную систему отвода тепла в плотную теплоизолирующую «шубу», которая изолирует силовые компоненты от охлаждающего воздуха.
Своевременный планово-предупредительный ремонт (ППР) и качественный ремонт частотных преобразователей позволяют предотвратить большинство аварийных простоев. В этой статье мы подробно разберём, как пыль влияет на работу ACS880, к каким фатальным последствиям приводит засорение радиатора и как правильно выполнять процедуру его очистки.
Почему пыль так опасна для ABB ACS880
Любой мощный частотно-регулируемый привод (ЧРП) в процессе работы выделяет колоссальное количество тепла. Главным источником тепловыделения являются силовые транзисторы — IGBT-модули, а также диодные выпрямительные мосты.
- Радиатор — сердце системы охлаждения: Чтобы кремниевые кристаллы силовых ключей не расплавились, они монтируются на массивный металлический радиатор охлаждения. Задача встроенных вентиляторов — непрерывно прогонять охлаждающий воздух через узкие ребра радиатора.

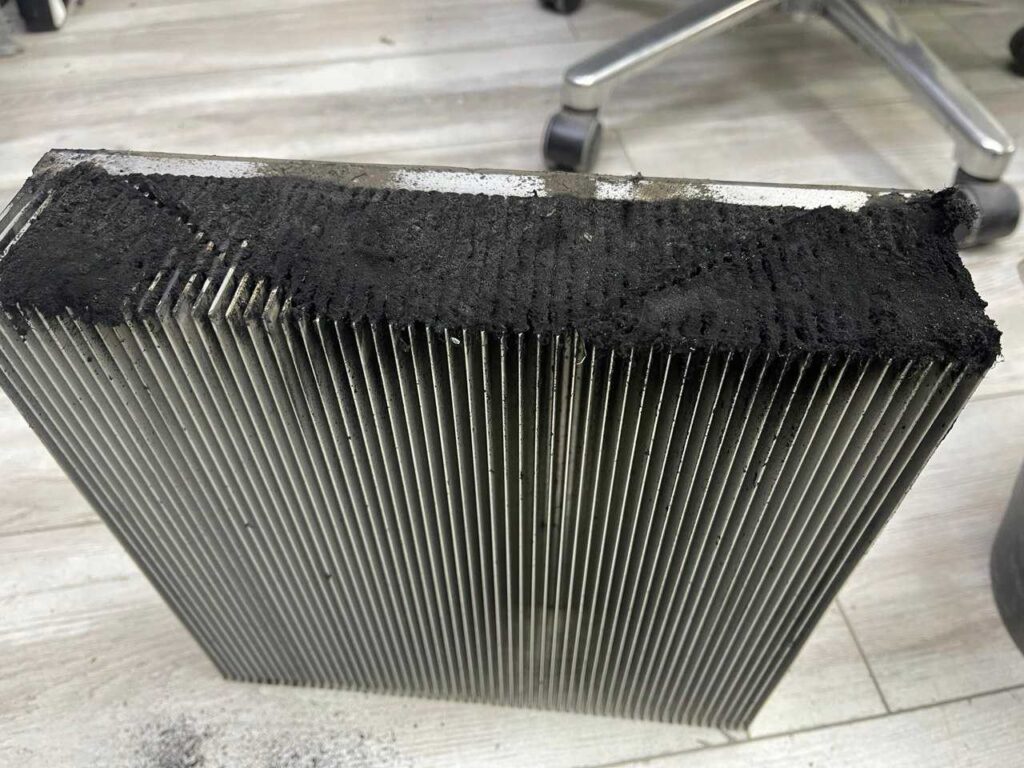

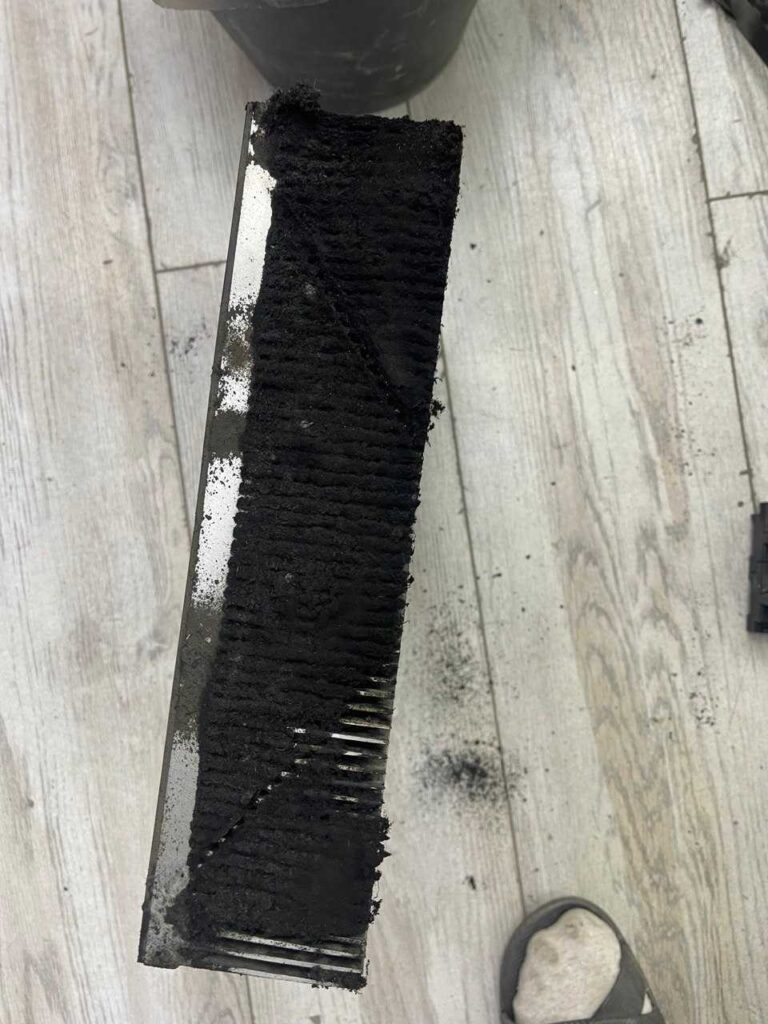

- Пыль как теплоизолятор: Пыль, пух, масляный туман и мелкодисперсная взвесь, проходящие вместе с воздушным потоком, неизбежно оседают на внутренних поверхностях привода. Спрессованная пыль обладает крайне низким коэффициентом теплопроводности. Она работает как одеяло, препятствуя рассеиванию тепла.
- Эффект снежного кома: Как только начинается засорение радиатора, температура полупроводников возрастает. При повышении температуры электрическое сопротивление переходов увеличивается, из-за чего тепловыделение растет еще сильнее. Это замкнутый круг, который без своевременного вмешательства неизбежно заканчивается электрическим пробоем силового моста.
Что происходит, если не чистить ACS880 (последствия)
- Предупреждения о перегреве (Overtemperature warnings): Логика управления ACS880 непрерывно отслеживает температуру ключевых узлов. При превышении первого температурного порога на панели управления загорается предупреждающий код. Это главный сигнал о том, что теплоотвод нарушен.
- Аварийное отключение (Overtemperature faults): Если проигнорировать предупреждение, сработает жесткая тепловая защита. Привод уйдет в аварию и мгновенно обесточит двигатель, что приведет к аварийной остановке всей производственной линии.
- Выход из строя IGBT-модулей: Защита ЧРП не всегда успевает отработать при резких локальных скачках температуры (например, при мгновенном набросе нагрузки на уже перегретом радиаторе). Происходит тепловой пробой полупроводниковой структуры, ремонт которого требует дорогостоящей компонентной замены силового модуля.

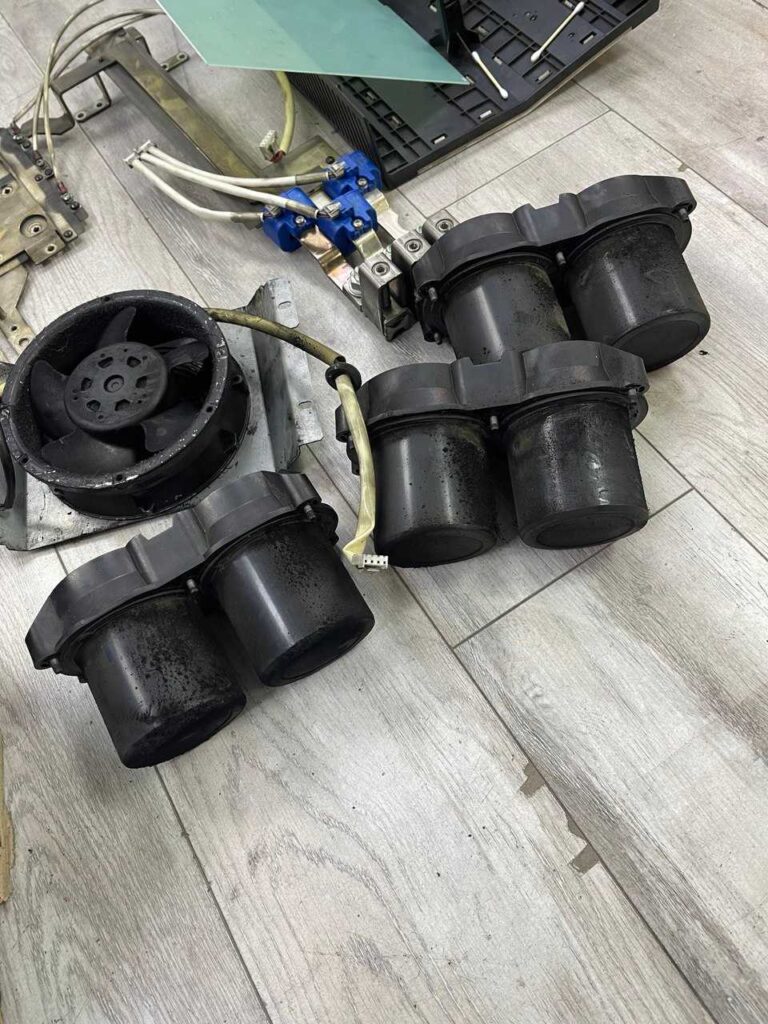

- Снижение общего срока службы: Постоянная работа электроники в условиях повышенных температур резко ускоряет деградацию электролитических конденсаторов промежуточного звена постоянного тока. Каждые дополнительные +10°C перегрева сокращают их ресурс вдвое.
- Дополнительные риски КЗ: Если в воздухе рабочей зоны присутствует электропроводная пыль (металлическая стружка, угольная пыль, графит, цемент), её накопление на печатных платах под воздействием статического напряжения приведет к короткому замыканию и выгоранию внутренних цепей управления ЧРП.
Как понять, что пора чистить ACS880 (признаки загрязнения)
Своевременно определить критическую точку засорения можно по следующим характерным признакам:
| Признак | Что означает |
|---|---|
| Предупреждения на панели управления | Появление предупреждающих кодов, связанных с перегревом силового блока или плат. |
| Повышенная температура корпуса | Поверхность распределительного шкафа или внешнего кожуха ЧРП становится горячей на ощупь. |
| Шум вентиляторов | Охлаждающие вентиляторы постоянно работают на максимальных оборотах даже при минимальной нагрузке, слышен гул или свист изношенных подшипников. |
| Визуальный осмотр | Сквозь вентиляционные решетки отчетливо виден серый налет, а установленный в шкафу пылевой фильтр забит грязью. |
| Снижение производительности привода | ЧРП самопроизвольно снижает несущую частоту ШИМ для уменьшения собственного нагрева (функция температурного функция снижения рабочих параметров при повышении температуры (derating)). |
Как правильно чистить ABB ACS880 (пошаговая инструкция)
Внимание! Все работы по обслуживанию ЧРП должны проводиться исключительно квалифицированным персоналом с соответствующей группой допуска по электробезопасности.
Шаг 1. Подготовка и обесточивание — критически важный этап безопасности.
Остановите привод и полностью снимите напряжение на вводном автомате. Выждите не менее 15 — 20 минут (точное время указано на шильдике устройства) для полного разряда внутренних конденсаторов шины постоянного тока. Обязательно убедитесь в отсутствии напряжения с помощью мультиметра.
Шаг 2. Очистка шкафа и внешних элементов — без повреждения электроники статикой.
Откройте дверь шкафа. Произведите уборку внутренних поверхностей с помощью промышленного пылесоса, оснащенного антистатическим шлангом и насадками. Использование обычного бытового пылесоса строго запрещено, так как генерируемый им статический заряд способен мгновенно сжечь чувствительные входы микропроцессорных плат управления. Демонтируйте и промойте (или замените) воздушные пылевые фильтры.
Шаг 3. Чистка радиатора охлаждения — продувка силового отсека.

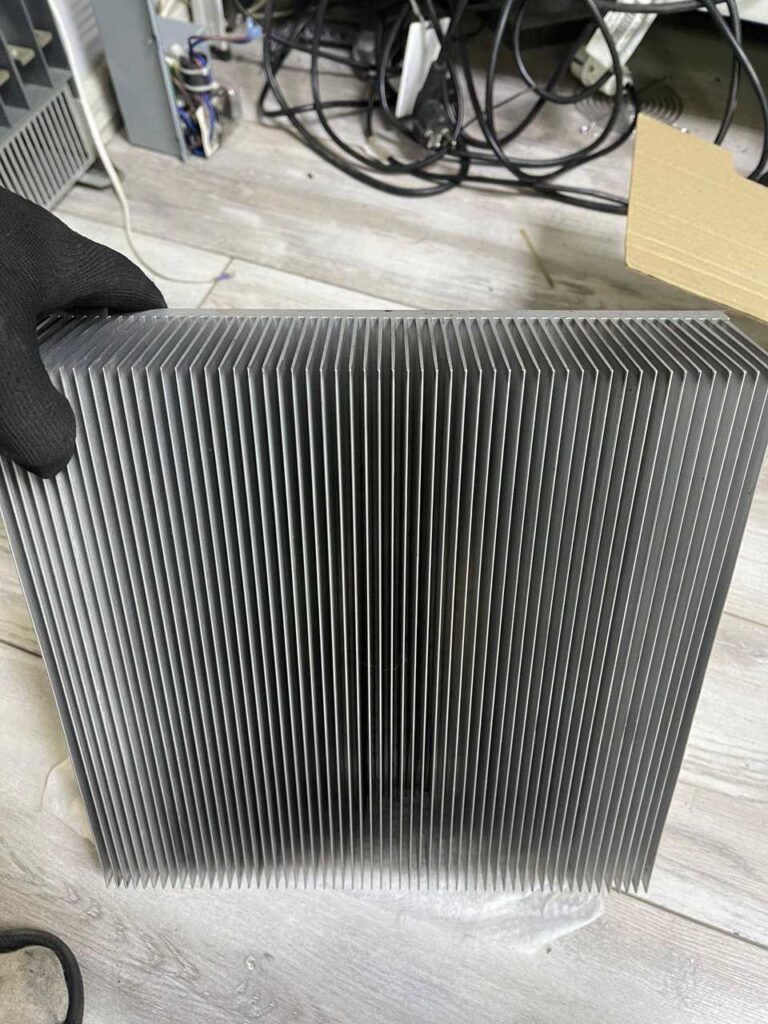

Снимите защитную крышку вентиляторного отсека и извлеките вентилятор. Направьте струю сухого, чистого и полностью обезжиренного сжатого воздуха под давлением не более 2 — 3 бар в вентиляционный канал снизу вверх (против естественного хода воздуха). Одновременно с этим удерживайте раструб антистатического пылесоса сверху у выходного отверстия радиатора, чтобы вылетающие хлопья пыли не разлетались по всему шкафу и платам управления.
Шаг 4. Контрольная сборка и запуск — проверка работоспособности системы.

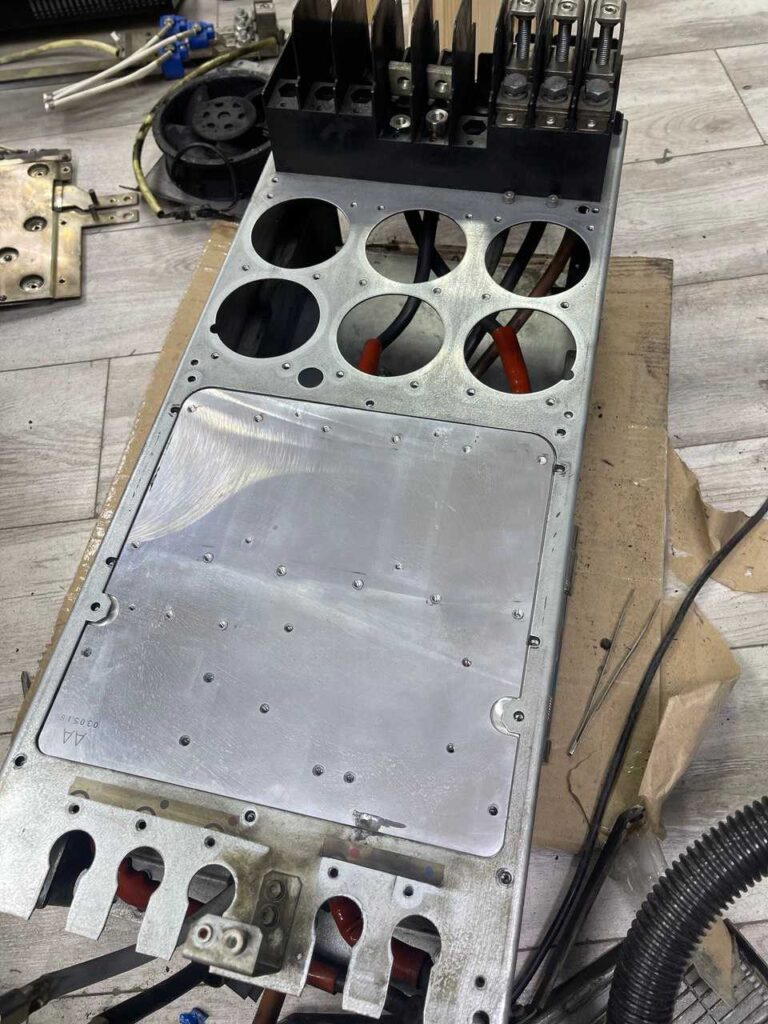

Установите на место вентиляторы охлаждения, убедившись в надежности подключения разъемов питания. Закройте все защитные кожухи и дверцу шкафа. Подайте питающее напряжение, запустите двигатель в тестовом режиме и убедитесь, что вентиляторы вращаются свободно, без вибраций и постороннего шума, а на панели оператора отсутствуют коды неисправностей.
Какие ошибки ACS880 связаны с загрязнением (коды)
Система самодиагностики привода ABB ACS880 выводит на дисплей панели управления предупреждающие и аварийные сообщения, помогающие локализовать перегрев:
- Предупреждение о перегреве (Inu overtemperature / Motor overtemperature): Первичный сигнал системы самодиагностики. Свидетельствует о достижении пограничных рабочих температур силового моста или обмоток подключенного двигателя. Требуется немедленная ревизия системы вентиляции.
- Ошибка перегрева (Inverter unit temperature / IGBT overtemperature): Критическое событие, приводящее к аварийному отключению ЧРП с разрывом силовой цепи. Эксплуатация оборудования невозможна до полного остывания и устранения причин засорения.
- Код ошибки 4310 (XS-Temp / IGBT temperature): Указывает на критическое термическое перенапряжение внутри силового BGA-модуля или на неисправность встроенного термодатчика NTC. Чаще всего возникает из-за полного засорения просветов между ребрами радиатора под вентилятором.
Почему стоит доверить чистку ACS880 профессионалам
Несмотря на кажущуюся простоту, процедура глубокой очистки промышленного частотного преобразователя несет в себе скрытые риски:
| Критерий | Самостоятельная чистка | Профессиональная чистка в «Икс Пром Суппорт» |
|---|---|---|
| Технологическая безопасность | Риск повреждения плат статическим разрядом, случайного отрыва шлейфов или микросхем при продувке. | Использование профессионального ESD-безопасного инструмента, мягких антистатических кистей и специализированного вакуумного оборудования. |

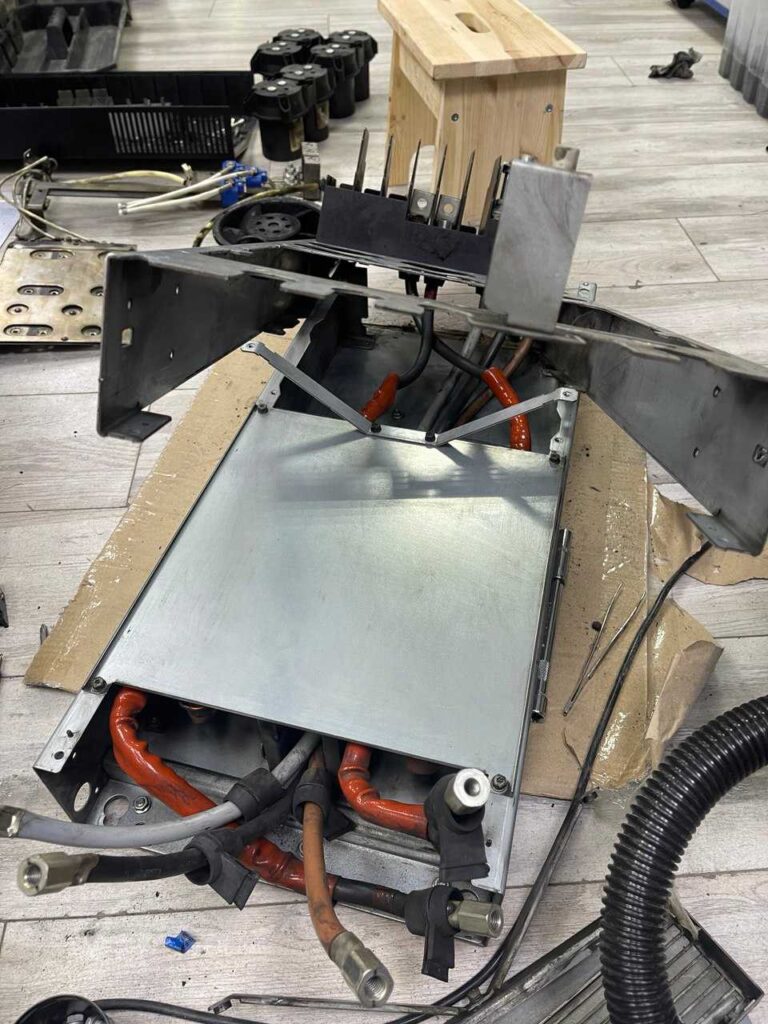

| Глубина проведения работ | Поверхностная продувка без демонтажа труднодоступных узлов и глубоких ребер радиатора. | Полная разборка силового блока, очистка плат от въевшихся маслянистых загрязнений с применением изопропилового спирта в ультразвуковых ваннах. |
| Дополнительная диагностика | Невозможность выявить скрытые дефекты конденсаторов и IGBT-модулей в процессе чистки. | Инструментальный контроль ESR конденсаторов, замер токов утечки, проверка тепловизором под нагрузкой. |
| Гарантийные обязательства | Вся ответственность и риски повреждения дорогостоящего ЧРП лежат на персонале предприятия. | Официальный договор на обслуживание с предоставлением гарантии на выполненные работы до 12 месяцев. |
Часто задаваемые вопросы (FAQ)
Почему пыль так опасна для ABB ACS880?
Пыль оседает на рёбрах радиатора охлаждения и работает как теплоизолятор. Это приводит к перегреву IGBT-модулей, аварийным отключениям и выходу оборудования из строя.
Как часто нужно чистить частотный преобразователь ABB ACS880?
ABB рекомендует проверять радиаторы не реже 1 раза в год, а в запылённых помещениях — чаще. В тяжёлых условиях — каждые 3 — 6 месяцев.
Можно ли чистить ACS880 обычным пылесосом?
Нет. Обычный пылесос создаёт статическое электричество, которое может повредить электронные платы. Используйте только пылесос с антистатическим шлангом и насадкой.
Какие признаки указывают на необходимость чистки ACS880?
Предупреждения о перегреве, повышенный шум вентиляторов, горячий корпус, видимое загрязнение радиатора и фильтров.
Можно ли чистить радиатор влажной тряпкой или водой?
Нет. Вода может попасть на электронные компоненты и вызвать короткое замыкание. Используйте только сухой сжатый воздух.
Сколько стоит профессиональная чистка ABB ACS880?
Стоимость зависит от мощности, сложности доступа и общего объёма работ. Окончательная цена формируется после осмотра оборудования и согласовывается до начала работ.
Как отправить ABB ACS880 на чистку и обслуживание?
Для крупногабаритных приводов возможен выезд инженера на объект в Москве и Московской области. Для оборудования из других регионов — приём в лаборатории «Икс Пром Суппорт» через транспортные компании (СДЭК, «Деловые Линии», ПЭК).
Оставьте заявку на диагностику и чистку ABB ACS880
Не ждите, пока частотный преобразователь ABB ACS880 выйдет из строя из-за перегрева и остановит производство. Регулярная чистка радиатора и плановое обслуживание обходятся в разы дешевле, чем экстренный ремонт с заменой IGBT-модулей.
