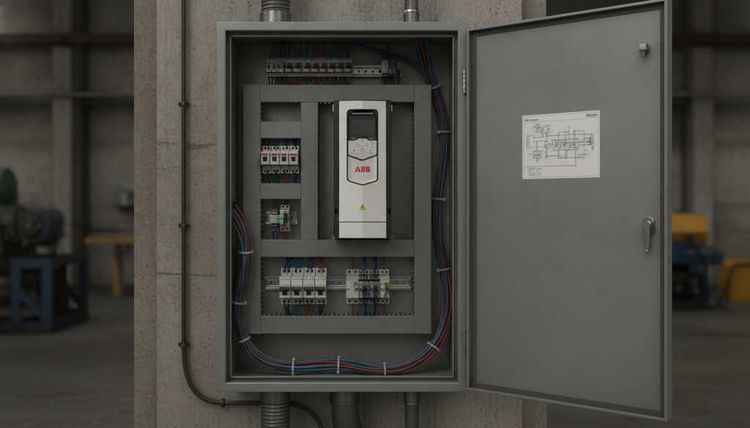

Кейс: Успешный ремонт частотника ABB ACS880 за 4 дня
Представьте: вторник, 10:00. Производственная линия по переработке полимеров встаёт. На дисплее частотного преобразователя ABB ACS880-01-072A-3 — фатальная ошибка. Попытки перезапуска не помогают. Технолог в панике, начальник цеха требует немедленного решения, а заказчик ждёт отгрузку через три дня.

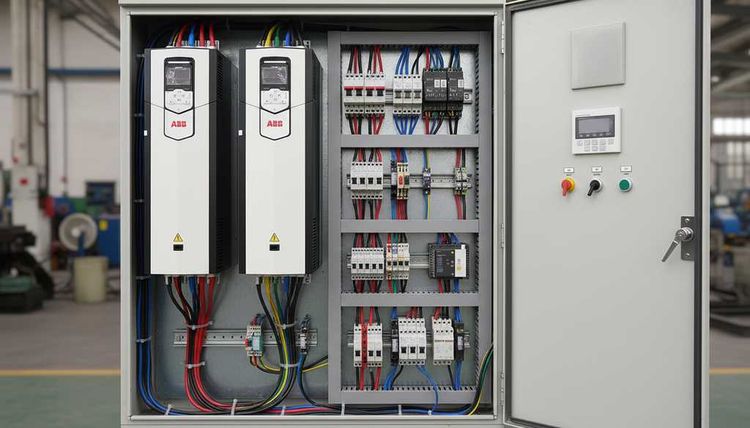

Именно в такой ситуации оказалось одно из предприятий-заказчиков «Икс Пром Суппорт». На их линии переработки полимеров отказал частотный преобразователь ABB ACS880-01-072A-3, управляющий экструдером. Простой грозил срывом контракта и убытками.
Задача казалась невыполнимой: за 4 дня вернуть оборудование к жизни, учитывая, что официальный дилер обещал замену не раньше чем через 3 — 4 недели.
Как мы это сделали — читайте ниже.
Симптомы и первичная диагностика
При обращении заказчик описал следующие признаки:
| Симптом | Последствие |
| При включении — ошибка на дисплее | Привод не запускается, линия стоит |
| Запах гари из корпуса | Явный признак выхода из строя силовых компонентов |
| Периодические сбои в работе за 2 — 3 дня до полной остановки | Процесс деградации компонентов начался раньше |
Код ошибки, который высветился на панели управления — 2340 (Short Circuit). Это один из самых серьёзных кодов неисправности на ACS880. Он указывает на то, что привод обнаружил мгновенное короткое замыкание на выходном каскаде. Ток превысил аварийный порог в 300–400% от номинального.
Наши инженеры приняли оборудование в ремонт в тот же день. Благодаря тому, что сервисный центр находится в Москве, а заказчик — в Московской области, логистика заняла всего несколько часов.
Что мы сделали: пошаговый алгоритм
Шаг 1. Входная диагностика (день 1, 14:00)
Первое, что сделали наши инженеры — вскрытие корпуса и визуальный осмотр. Картина подтвердила опасения:
- Почернение платы в районе силового модуля
- Вздутие нескольких электролитических конденсаторов в звене постоянного тока
- Следы перегрева на IGBT-модуле
Важно: Выход из строя силового IGBT-модуля в подавляющем большинстве ситуаций — это не первопричина, а лишь видимое последствие. Без выявления и устранения истинной причины новый IGBT-модуль выйдет из строя в течение нескольких недель.
Шаг 2. Углублённая диагностика (день 1, 16:00)
Наши инженеры провели комплексную диагностику:
- Прозвонка цепей мультиметром — выявлено короткое замыкание в одной из фаз
- Осциллографирование сигналов управления — обнаружены искажения в цепи драйвера верхнего плеча
- Проверка электролитических конденсаторов — зафиксирована потеря ёмкости и рост эквивалентного последовательного сопротивления (ESR)
- Тепловизионный контроль — выявлен аномальный нагрев на плате управления
Диагноз: Короткое замыкание в IGBT-модуле вызвано нестабильностью питания драйверных микросхем. Причина нестабильности — деградация конденсаторов в цепи питания.
Шаг 3. Согласование с заказчиком (день 1, 18:00)
Мы подготовили коммерческое предложение и детальный план работ:
| Позиция | Что делаем | Срок |
| Замена IGBT-модуля | Установка нового модуля (оригинал ABB) | 1 день |
| Восстановление цепей управления IGBT | Ремонт каналов драйвера с обновлением ИС и сопутствующей обвязки | 1 день |
| Контрольное тестирование на стенде | Комплексный прогон оборудования под рабочей нагрузкой | 1 день |
Итоговый бюджет на восстановление не превысил трети от стоимости покупки нового преобразователя ABB ACS880 с аналогичными рабочими параметрами. С учётом того, что новый ACS880 может стоить от $5 000 до $30 000 в зависимости от типоразмера, экономия для заказчика оказалась значительной.
Заказчик согласовал работы в течение часа.
Шаг 4. Ремонтные работы (дни 2 — 3)
Наши инженеры приступили к работам:
- Демонтаж повреждённого IGBT-модуля — аккуратная выпайка без повреждения печатной платы
- Замена всех электролитических конденсаторов в звене постоянного тока
- Восстановление цепей драйвера — замена микросхем и пассивных элементов
- Очистка платы от следов гари и перегрева
- Монтаж нового IGBT-модуля с использованием профессионального паяльного оборудования
- Проверка всех цепей мультиметром и осциллографом перед подачей питания
Все работы выполнены на компонентном уровне — мы не меняли плату целиком, а восстановили именно те узлы, которые вышли из строя.
Шаг 5. Тестирование и запуск (день 4, 10:00)
После сборки частотник прошёл полный цикл тестирования на специализированном стенде:
- Подача питания — проверка напряжения звена постоянного тока
- Работа на холостом ходу — контроль выходных параметров
- Работа под нагрузкой — имитация реальных условий эксплуатации
- Проверка всех режимов управления — местный, дистанционный, по полевой шине
Результат: частотный преобразователь ABB ACS880 полностью восстановлен. Все параметры — в пределах заводских допусков. Система прошла нагрузочное тестирование на мощность, превышающую номинальную.
Шаг 6. Возврат заказчику (день 4, 16:00)
Оборудование упаковано и возвращено заказчику. Монтаж и пусконаладка на площадке заказчика выполнены нашими инженерами в тот же день. Линия запущена.
Простой составил 4 дня вместо 3 — 4 недель при замене на новый.

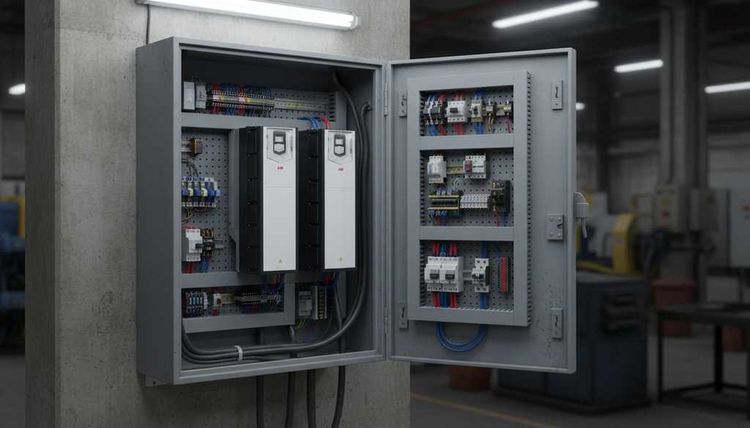

Таблица кодов ошибок ABB ACS880 (наиболее частые)
| Код ошибки | Описание | Вероятные причины | Способы устранения |
| 2310 | Перегрузка по току (Overcurrent) | Короткое замыкание в обмотках двигателя, повреждение силовых кабелей, пробой или старение IGBT-модулей | Отключите двигатель и выполните пуск без нагрузки. Если ошибка повторяется — неисправность внутри привода, требуется проверка IGBT и цепей драйвера. |
| 2330 | Утечка тока на землю (Earth fault) | Нарушение изоляции обмоток двигателя, механическое повреждение кабеля, попадание влаги или загрязнений | Проверьте сопротивление изоляции двигателя мегаомметром. Осмотрите кабельную трассу на наличие повреждений и следов перегрева. |
| 2340 | Короткое замыкание (Short circuit) | Пробой IGBT-ключа (сквозной ток), межфазное КЗ в кабеле или обмотках двигателя | Не выполняйте многократные перезапуски! Проверьте целостность кабелей и двигателя. Если ошибка возникает без подключения нагрузки — необходима замена IGBT-модуля с последующей проверкой драйверов. |
| 2381 | Перегрев IGBT-модуля | Засорение радиатора, отказ вентилятора охлаждения, длительная работа на завышенной нагрузке | Уберите загрязнения с теплообменника, протестируйте кулер. Проверьте, не превышает ли ток потребления номинальные параметры инвертора. |
| 3220 | Повышенное напряжение в DC-звене | Нестабильность питающей электросети, дефекты тормозного резистора либо некорректная конфигурация параметров замедления | Проверьте стабильность сетевого напряжения, измерьте сопротивление тормозного резистора, уточните параметры тормозного режима в меню привода. |
| 7121 | Сбой питания платы управления | Нестабильность внешнего источника 24 В, внутренняя неисправность импульсного преобразователя | Проверьте параметр 95.04 Control board supply, измерьте напряжение внешнего источника, при необходимости замените плату питания. |
Экономическое обоснование: компонентное восстановление против покупки
| Параметр оценки | Покомпонентный ремонт | Приобретение нового привода |
| Затраты | От четверти до трети стоимости нового оборудования | Стопроцентная оплата прайса и логистики ($5 000 — $30 000) |
| Временные потери | От 3 до 5 рабочих дней | Ожидание поставки от 3 до 4 недель |
| Пусконаладка | Не требуется — параметры сохранены | Полная перенастройка под технологический процесс |
| Интеграция | Без изменений в схеме управления | Требуется согласование с существующей автоматикой |
| Гарантия | До 12 месяцев | Заводская гарантия |
| Риски | Минимальные — оборудование уже согласовано с системой | Риск несовместимости, ошибок при настройке |
Статистика отказов ABB ACS880 (по данным ремонта 187 приводов):
- 38% — выход из строя силовой части (IGBT-модули)
- 22% — проблемы с охлаждением (вентиляторы, радиаторы)
- 18% — деградация конденсаторного банка
- 14% — неисправности платы управления
- 8% — внешние причины (качество питания, механика)
Понимание этих цифр помогает планировать профилактику и принимать правильные решения при аварийных остановах.
Услуги Икс Пром Суппорт по ремонту ABB ACS880
- Бесплатная предварительная оценка — диагностика без оплаты при последующем заключении договора на ремонт.
- Ремонт на компонентном уровне — восстановление плат управления и силовых модулей, а не замена целиком.
- Замена силовых ключей (IGBT) и восстановление цепей драйвера с подбором оригинальных или качественных аналогов.
- Обновление конденсаторного банка — замена электролитических конденсаторов звена постоянного тока с контролем ESR.
- Восстановление после аварий — короткое замыкание, скачки напряжения, перегрев, попадание влаги.
- Программная реанимация — перепрошивка, восстановление заводских настроек и пользовательских конфигураций.
- Ремонт без документации — метод обратного проектирования для устройств с утерянной схемотехникой.
- Испытания под реальной нагрузкой — обязательное стендовое тестирование, полностью воспроизводящее жесткие условия эксплуатации оборудования.
- Профессиональный сервис по всей РФ — организация оперативной доставки неисправных блоков силами ведущих логистических операторов (СДЭК, Деловые Линии, ПЭК, КИТ).
Вопросы и ответы (FAQ) по восстановлению инверторов ABB ACS880
Что предпринять при появлении критической ошибки 2340 (Short Circuit) на дисплее частотника?
Немедленно отключите входное питание и не пытайтесь перезапустить привод многократно — это может усугубить повреждения. Самостоятельная диагностика без измерительных приборов и опыта работы с силовой электроникой часто приводит к дополнительным отказам. В первую очередь проверьте кабели и двигатель на наличие короткого замыкания. Если визуально повреждений нет, а ошибка появляется даже без нагрузки — вероятен пробой IGBT-модуля, и требуется профессиональное вмешательство.
Можно ли отремонтировать ACS880, или проще купить новый?
В большинстве случаев — да. Стоимость ремонта составляет 25 — 30% от цены нового, а сроки — 3 — 5 дней вместо 3 — 4 недель ожидания. Исключение — случаи с тотальным разрушением печатной платы или отсутствием критических компонентов.
Почему ошибка 2340 появляется снова после замены IGBT-модуля?
Потому что замена IGBT-модуля без выявления причины — это не решение. Чаще всего причина — в нестабильности цепей драйвера или деградации конденсаторов. Требуется комплексная диагностика всех цепей.
Как отправить ABB ACS880 в ремонт из другого города?
Оборудование упаковывается в специализированный защитный материал и передается в терминалы транспортных компаний СДЭК, ПЭК или Деловые Линии. Наша компания успешно принимает приводы со всех регионов России.
Каковы гарантийные обязательства после выполнения восстановительных работ?
На все замененные детали, радиокомпоненты и выполненные инженерами операции предоставляется полноценная гарантия сроком до 1 года.
Алгоритм передачи промышленной электроники в сервисный центр
- Упаковка: Поместите частотник в антистатический пакет, оберните пузырчатой плёнкой, уложите в жёсткую коробку с амортизирующим материалом.
- Сопроводительная информация: Подготовьте описание проявившихся сбоев, условий аварии и четкий снимок заводской таблички (шильдика).
- Организация логистики: Передайте груз через СДЭК, Деловые Линии, КИТ или ПЭК — у нас налажено прямое взаимодействие с этими курьерскими службами.
- Инспекция узлов: По факту прибытия привода мы бесплатно проведем углубленный анализ поломки и предоставим официальную калькуляцию затрат.
Подайте заявку на проведение срочной диагностики
Не спешите признавать частотный преобразователь окончательно вышедшим из строя и закладывать бюджет на дорогостоящую замену. Пришлите нам фото шильдика и краткое описание проблемы — наши специалисты оперативно оценят возможность компонентного восстановления и предложат экономически обоснован решение.
Инженерный центр «Икс Пром Суппорт» (X-SPT): профессиональное восстановление промышленной электроники любого уровня сложности. Работаем по всей России. Гарантия до 12 месяцев.
