Обслуживание частотных преобразователей: регламент ТО

Преобразователь работает без сбоев, и кажется, что обслуживание не нужно? На самом деле регулярное ТО продлевает срок службы в 1.5-2 раза. В этой статье разбираем регламент: что проверять, с какой периодичностью и как избежать типичных ошибок.

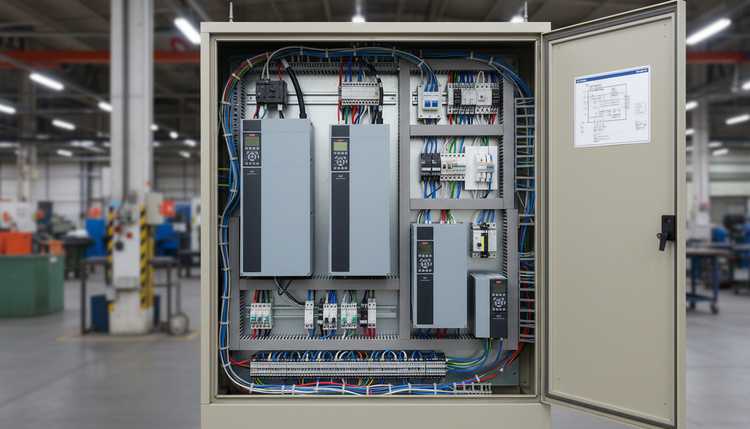

Техническое обслуживание частотного преобразователя в электрошкафу

Автор: инженер X Prom Support.

Зачем нужно регулярное ТО

Преобразователь – это электроника, которая стареет. Профилактика выявляет деградацию до аварии. Силовые полупроводники работают под высокими токами и тепловыми циклами. Без регулярного ухода ресурс сокращается в разы.

Что происходит с ЧП без технического обслуживания

Что происходит без ТО

Отказ от регламентных процедур приводит к каскадным разрушениям:

  • Забитый пылью радиатор. Слой грязи мешает теплоотводу. Возникает локальный перегрев кристаллов и пробой IGBT-модулей.
  • Высохшие конденсаторы. Потеря ёмкости и рост ESR вызывают пульсации. Это выжигает импульсные источники и драйверы затворов.
  • Ослабшие клеммы. Нагрев и вибрация ослабляют контакты. На переходном сопротивлении выделяется тепло, оплавляются колодки и возникает пожар в шкафу.
  • Изношенные вентиляторы. Деградация подшипников снижает прокачку воздуха. Наступает тепловой разгон силового каскада.

Что даёт ТО

Плановое обслуживание защищает бюджет от аварийных расходов:

  • Увеличивает безаварийный ресурс в 1.5-2 раза.
  • Исключает внезапные простои линий из-за перегрева.
  • Выявляет скрытое старение элементов до отказа.
  • Сокращает расходы – профилактика дешевле ремонта.

Если вы хотите доверить регламентные процедуры профессионалам, закажите обслуживание у наших инженеров.

Регламент ТО: три уровня

Обслуживание делится на три уровня – от простого осмотра до глубокой ревизии. Разделение по интервалам даёт полный контроль состояния узлов.

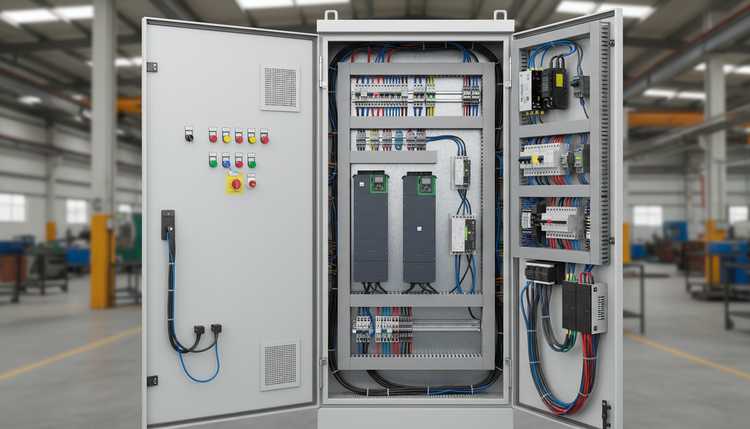

Три уровня технического обслуживания частотных преобразователей

ТО-1 (ежемесячно / квартально)

Первичный уровень без глубокого демонтажа:

  • Внешний осмотр кожухов, изоляторов и клеммных колодок.
  • Акустический контроль кулеров на посторонние шумы и биение.
  • Мониторинг температуры кристаллов через панель или термограмму.
  • Очистка или замена внешних фильтров шкафа управления.

ТО-2 (1 раз в год)

Ежегодный регламент с остановкой привода:

  • Снятие напряжения и контролируемый разряд шины DC.
  • Глубокое обеспыливание радиатора, шиновки и плат.
  • Протяжка силовых и сигнальных клемм динамометрическим ключом.
  • Проверка плавности вращения вентиляторов и люфтов подшипников.
  • Замер сопротивления изоляции относительно корпуса мегаомметром.

ТО-3 (3-5 лет)

Капитальная ревизия для компонентов с ограниченным ресурсом:

  • Превентивная замена вентиляторов (ресурс 35-50 тыс. часов).
  • Замер остаточной ёмкости, tan δ и ESR конденсаторов DC-звена.
  • Плановая замена компонентов дежурного питания SMPS.
  • Удаление старой термопасты и нанесение свежей под модули.

Подробную методику метрологической проверки каскадов раскрывает статья «Диагностика частотных преобразователей».

Как правильно чистить преобразователь

Неправильная очистка опаснее, чем её отсутствие. Неграмотные действия способны мгновенно вывести из строя микросхемы.

Правильная и неправильная очистка частотного преобразователя

Чего нельзя делать

  • Продувать платы цеховым сжатым воздухом. В воздухе из заводской магистрали есть конденсат, масло и окалина.
  • Использовать бытовые синтетические кисти. Трение ворса генерирует статику до нескольких киловольт, пробивающую логику.
  • Мыть платы водой или агрессивными растворителями. Жидкость затекает под BGA-микросхемы и вызывает коррозию.

Как правильно

  • Использовать осушенный сжатый воздух с точкой росы не выше -40 °C через влагомаслоотделители.
  • Применять антистатические щётки и промышленные пылесосы с ESD-защитой.
  • Проводить ультразвуковую отмывку демонтированных плат изопропиловым спиртом (не менее 99.7%).
  • Осуществлять конвекционную сушку модулей в термошкафу перед подачей напряжения.

О специфике пайки и защитной лакировки плат – в статье «Ремонт ЧП: от диагностики до пайки».

Формовка конденсаторов после простоя

Если преобразователь хранился более года без подключения – прямая подача 380 В его убьёт. Конденсаторы DC-звена требуют соблюдения правил консервации.

Формовка конденсаторов частотного преобразователя после простоя

Почему

  • Оксидный слой на фольге электролита постепенно истончается при хранении.
  • Подача номинального напряжения провоцирует лавинный ток утечки через повреждённый диэлектрик.
  • Электролит закипает за доли секунды – это приводит к разрыву клапана или взрыву банок.

Как формовать

  • На шину DC подаётся регулируемое напряжение с плавным подъёмом: 25% → 50% → 75% → 100% от номинала.
  • Выдержка под потенциалом – по 30-60 минут на каждой ступени.
  • Амперметром контролируется стабилизация тока утечки.
  • Источник – регулируемый ЛАБ DC или высоковольтный ЛАТР.

Особенности эксплуатации в разных секторах – в статье «Ремонт ЧП по отраслям».

Контроль термоинтерфейса

Термопаста высыхает – и модуль перегревается даже при работающем вентиляторе. Со временем кремнийорганическая основа теряет эластичность и превращается в сухой изолятор.

Контроль термоинтерфейса частотного преобразователя

Когда менять

  • Каждые 3-5 лет в рамках ТО-3.
  • При каждой разборке силового тракта со снятием полупроводников.
  • При ошибках перегрева на чистом радиаторе и исправном вентиляторе.

Как менять

  • Аккуратно демонтировать IGBT-модуль с посадочной площадки.
  • Удалить остатки пасты пластиковым скребком с изопропиловым очистителем, без царапин.
  • Проверить плоскостность радиатора лекальной линейкой (отклонение не более 0.05 мм на 100 мм).
  • Нанести свежую пасту методом шелкографии слоем 60-80 мкм.
  • Затянуть винты по диагональной схеме в два прохода с моментом по даташиту.

Специфику компоновки силовых узлов разных марок описывает статья «Ремонт ЧП по брендам».

Метрологические допуски при ТО

Числовые нормы, которые нужно проверять. Отклонение за пределы допусков требует вмешательства сервисного инженера.

ПараметрНормаПримечание
Момент затяжки силовых клемм2.5-5.5 Н·мЗависит от типоразмера и резьбы
Перепад температур между фазамиΔT <10-15 °CБраковочный признак перекоса
Сопротивление изоляции>50 МОм при 1000 ВПоверенный мегаомметр
Температура радиатора60-70 °CРабочая норма под током
Пульсации на шине DC≤1.5-2%Осциллограф под нагрузкой

Экономические аспекты предотвращения аварий раскрывает статья «Ремонт ЧП: сроки, цены, гарантия».

Чек-лист выходного контроля после ТО

После завершения работ проверяем результат. Этот регламент гарантирует исправность агрегата перед повторным вводом в работу:

Чек-лист выходного контроля после ТО частотного преобразователя

  • Анализ предыстории. Считать системные таймеры наработки: часы вентиляторов и моточасы конденсаторов.
  • Проверка пульсаций. Снять форму и амплитуду пульсаций на шине DC под нагрузкой.
  • Контроль вибрации. Зафиксировать виброскорость и биение крыльчаток на максимальных оборотах.
  • Тепловизионный контроль. Просканировать шины, клеммники и кристаллы при номинальном токе.
  • Оформление акта. Внести параметры и отметку о ТО в паспорт шкафа управления.

Когда ТО переходит в ремонт

Иногда при ТО выявляются дефекты, требующие ремонта. Продолжение эксплуатации неисправного оборудования приведёт к выгоранию плат.

Признаки

  • Вздутие алюминиевых стаканов или следы подтекания электролита из банок DC-звена.
  • Потемнение текстолита, следы копоти, дуговых вспышек или разрушения изоляционных барьеров.
  • Растрескивание паяных контактов силовых выводов и ножек массивных элементов.
  • Радиальный люфт или повышенный шум подшипников вентиляторов при ручной прокрутке.
  • Деградация изоляции: сопротивление падает ниже 50 МОм.

Что делать

  • Немедленно заблокировать подачу питания и вывести преобразователь из процесса.
  • Передать блок в лабораторию для углублённой дефектовки.
  • Оформить технический акт и согласовать смету восстановления.

Почему выбирают X Prom Support

Инженерный центр X Prom Support обеспечивает сервис преобразовательной техники любой мощности:

  • Плановое ТО. Профилактика с выездом на объект и в лаборатории сервиса.
  • Тепловизионный контроль. Поверенные тепловизоры для выявления скрытых перегревов.
  • Замена расходников. Оригинальные вентиляторы, конденсаторы и термоинтерфейсы.
  • Гарантия 12 месяцев. На работы и установленные компоненты.
  • Опыт от 10 лет. Инженеры по силовой промышленной электронике.

Чтобы предотвратить поломку и согласовать график работ, оставьте заявку.

FAQ по обслуживанию ЧП

Вопрос 1: Как часто нужно обслуживать ЧП?

ТО-1 – ежемесячно или квартально. ТО-2 – раз в год. ТО-3 – каждые 3-5 лет.

Вопрос 2: Что входит в ТО-1?

Визуальный осмотр, проверка вентиляторов, контроль температуры, очистка фильтров.

Вопрос 3: Можно ли чистить преобразователь самостоятельно?

Частично. Внешнюю очистку – да. Внутреннюю – только с ESD-защитой и осушенным воздухом. Глубокую очистку лучше доверить сервису.

Вопрос 4: Зачем формовать конденсаторы?

После длительного простоя оксидный слой разрушается. Прямая подача 380 В вызовет взрыв банок. Формовка восстанавливает слой постепенно.

Вопрос 5: Когда менять термопасту?

Каждые 3-5 лет или при перегреве без видимых причин.

Вопрос 6: Вы работаете с юридическими лицами?

Да. Предоставляем договор, акт, счёт-фактуру. Работаем с НДС и по УСН.
