Коды ошибок частотного преобразователя IDS Drive: расшифровка и решение

Частотные преобразователи IDS Drive работают в насосах, конвейерах, станках и вентиляционных системах. При аварии на дисплее появляется код – и от правильной расшифровки зависит, сгорит ли силовой модуль или обойдётся сбросом. Ниже – полный разбор по сериям, матрица решений и протокол безопасного перезапуска.

Автор: инженер X Prom Support.

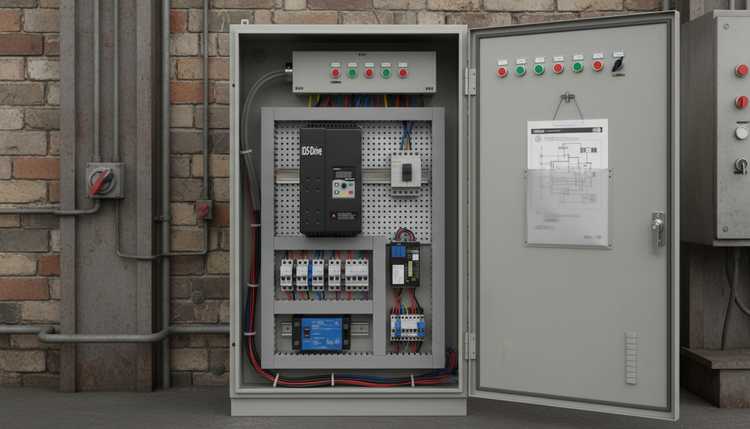

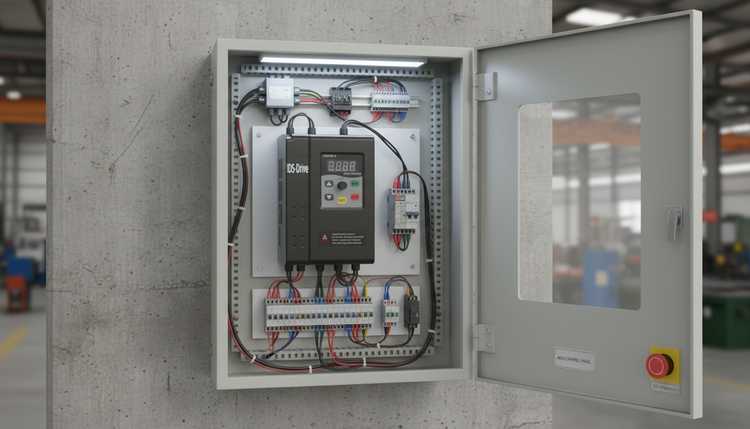

Частотный преобразователь IDS Drive в электрошкафу с кодом ошибки на дисплее

Три уровня аварий IDS Drive

Все коды делятся на три группы – от безобидных до фатальных:

Три уровня аварий IDS Drive - технологические, программные, фатальные

  • Технологические сбои линии. Перегрузка, ошибки торможения, механический клин. Устраняются настройкой или ремонтом механики.
  • Программно-параметрические конфликты. Сбои конфигурации, внешний останов, потеря связи. Лечатся проверкой уставок и клеммника управления.
  • Фатальные отказы компонентов. Аппаратные сбои модуля управления, драйверов и IGBT-модулей. Требуют компонентного ремонта, сброс категорически запрещён.

Общий обзор типовых поломок – в статье «Неисправности и коды ошибок частотных преобразователей IDS Drive».

Общие коды для всех серий (B, M, R)

В базовых прошивках большинства линеек используется сквозная кодировка аварийных режимов.

E01 – Перегрузка двигателя

Инвертор фиксирует рабочий ампераж выше номинала в течение заданного интервала.

  • Из-за чего возникает: некорректная настройка номинала, механическая перегрузка вала, клин редуктора, разрушение подшипников мотора.
  • Что предпринять: прозвоните ротор рукой на плавность вращения. Замерьте потребление клещами в каждой фазе. Сверьте уставку номинала с шильдиком на двигателе.

E12 – Перегрев heatsink

Температура силового радиатора охлаждения достигла критического предела.

  • Источники: забитые пылью рёбра, остановка или деградация кулера, высокая температура внутри шкафа.
  • Порядок работ: обесточьте привод. Продуйте радиатор сжатым воздухом. Убедитесь в свободном вращении крыльчатки. Оцените приточно-вытяжную вентиляцию шкафа.

SPO – Сбой датчика положения

Характерна для систем с замкнутым векторным контуром. Инвертор теряет обратную связь от импульсного энкодера или резолвера.

  • Из-за чего: обрыв жил сигнального кабеля, пропадание экранирования, механическая поломка энкодера, аппаратный сбой платы расширения PG.
  • Что делать: прозвоните витую пару и экран. Замерьте напряжение питания импульсного датчика. Замените энкодер или плату сопряжения при отсутствии сигнальных импульсов.

50F – Перенапряжение в звене DC

Уровень напряжения на конденсаторах шины постоянного тока превысил максимально допустимый защитный порог.

  • Факторы: резкое замедление высокоинерционной нагрузки, переход двигателя в генераторный режим, обрыв или отсутствие внешнего тормозного резистора.
  • Рекомендации: увеличьте время торможения в настройках. Прозвоните тормозной резистор омметром. Оцените работу встроенного или внешнего тормозного прерывателя (чоппера).

E.OC (E.OC1, E.OC2, E.OC3) – Сверхток

Семейство кодов E.OC (на ряде панелей отображаются как OC1, OC2, OC3) указывает на превышение мгновенного ампеража инвертора. Разделение по индексам позволяет точно выявить первопричину:

  • E.OC1 / OC1 – при ускорении.
    • Предпосылки: экстремально малое время разгона, завышенный уровень подъёма напряжения (Torque Boost / V/F-кривая), пуск заклиненного механизма.
    • Что делать: растяните рампу разгона. Уменьшите процент ручного подъёма момента. Убедитесь в отсутствии механического сопротивления на валу.
  • E.OC2 / OC2 – при замедлении.
    • Предпосылки: форсированный сброс частоты без тормозного сопротивления, пробой встроенного тормозного ключа.
    • Что делать: растяните рампу торможения. Прозвоните тормозной модуль и резистор.
  • E.OC3 / OC3 – на постоянной скорости.
    • Предпосылки: внезапный динамический наброс нагрузки, глубокая просадка сетевого напряжения, межвитковое замыкание обмоток статора, температурный пробой изоляции.
    • Что делать: оцените стабильность сети. Замерьте сопротивление изоляции и межфазную симметрию обмоток.

Аппаратные и коммуникационные аварии

Этот класс сигнализирует о внутренних дефектах электроники или сбоях цепей внешнего управления.

E.OUT – Аппаратная неисправность инвертора

Код указывает на срабатывание защиты драйверов по напряжению насыщения коллектор-эмиттер (Vce desaturation) силовых ключей.

Код ошибки E.OUT на дисплее IDS Drive - аппаратная авария

  • Источники: возникновение сквозного тока плеча, короткое замыкание в линии нагрузки, внутренний деградационный пробой модуля IPM/IGBT.
  • Критическое правило: действует категорический запрет на сброс. Повторная подача импульсов на повреждённые кристаллы приводит к взрыву корпуса модуля и выгоранию дорожек драйверной платы.
  • Порядок работ: полностью обесточьте привод. Отключите кабель двигателя. Прозвоните клеммы U, V, W мультиметром в режиме диодного теста относительно положительной (+) и отрицательной (-) шин DC. При выявлении КЗ или обрыва перехода требуется профессиональный компонентный ремонт.

E.OH2 – Перегрев радиатора

Срабатывание аналогового термодатчика (NTC-термистора) на медной подложке мощностного модуля.

  • Факторы: засорение радиаторной решётки пылью и волокнами, заклинивание или выработка ресурса вентилятора, высыхание теплопроводящей пасты, высокая температура воздуха (свыше +40…+50 °C).
  • Порог: защитная отсечка срабатывает при температуре 80-85 °C.

E.FL – Внешняя авария

Активация дискретного входа, запрограммированного на приём сигнала внешней технологической блокировки.

  • Особенность: преобразователь полностью аппаратно исправен. Работа заблокирована внешней автоматикой.
  • Источники: размыкание контактов внешнего теплового реле мотора, срабатывание реле давления, датчика уровня, термостата шкафа, либо механический обрыв сигнальной жилы.
  • Что делать: оцените состояние внешних датчиков безопасности. Прозвоните сигнальную линию управления от внешних клеммников.

E.LF – Обрыв фазы на выходе

Датчики тока (элементы Холла) регистрируют отсутствие или глубокий дисбаланс в фазах U, V или W при активной генерации ШИМ.

  • Источники: отгорание проводника в клеммной колодке или борно мотора, механический излом силовой жилы кабеля, обрыв фазной обмотки статора, отказ микросхемы датчика на электронике.
  • Что делать: проверьте затяжку винтовых соединений. Прозвоните жилы силового кабеля под нагрузкой. Замерьте сопротивление фаз двигателя миллиомметром.

E.SET – Сбой параметров

Ошибка контрольной суммы данных при обращении к энергонезависимой микросхеме памяти EEPROM.

  • Факторы: импульсная помеха во время перезаписи настроек, падение питания в момент сохранения, физическая деградация ячеек EEPROM.
  • Рекомендации: выполните возврат к заводским предустановкам. Обесточьте на 10 минут. Если индикация не уходит, требуется замена микросхемы с повторной прошивкой контроллера.

E.ESP – Аварийный останов

Активация функции экстренной остановки с дискретного терминала безопасности или лицевой клавиатуры.

  • Источники: нажата физическая грибовидная кнопка «СТОП» на пульте, либо разомкнута перемычка аварийной блокировки на клеммной колодке.
  • Что делать: деблокируйте кнопку. Оцените целостность защитного контура.

E.CE – Сбой связи

Тайм-аут или контрольная ошибка передачи пакетов по интерфейсу RS-485 (протокол Modbus RTU).

  • Факторы: несоответствие параметров передачи (Baud Rate, паритет, стоп-биты), конфликт сетевых адресов (Slave ID), электромагнитные наводки от силовых трасс, обрыв экранирующей оплётки витой пары, отсутствие оконечных согласующих резисторов 120 Ом.
  • Что делать: согласуйте скорость и формат кадров на мастере и преобразователе. Оцените физическую целостность линии передачи. Убедитесь в наличии терминаторов на концах шины.

Правила монтажа сигнальных и силовых линий подробно изложены в руководстве «Ошибки монтажа частотного преобразователя» – там описана эффективная защита интерфейса RS-485 от помех и ложных сбоев E.CE.

E.OL1 – Перегрузка двигателя

Срабатывание программно-аппаратной тепловой модели защиты электродвигателя по интегралу I²t.

  • Источники: непрерывная работа с превышением ампеража на 10-30%, неправильно сконфигурированный номинал в уставках, механический износ направляющих или подшипников агрегата.
  • Что делать: проконтролируйте нагрузку. Очистите механическую часть от засорения. Сверьте паспортную уставку в меню инвертора.

E.OL2 – Перегрузка преобразователя

Превышение предельного интегрального ампеража самим инвертором по времени. Защита предотвращает деградацию ключей при затянувшихся тяжёлых пусках.

Специфические коды для популярных серий

Каждая линейка обладает схемотехническими нюансами и индивидуальными кодами самодиагностики.

Серия B (B553T4BR, B553T4BP, B753T4BG)

Серия B ориентирована на тяжёлые промышленные приводы и мощные насосные агрегаты.

  • E014: Аппаратный сбой конфигурации или разрыв цифровой шины обмена с опциональной платой расширения входов-выходов. Оцените чистоту ламелей разъёма, плотность посадки мезонинной платы и отсутствие трещин пайки разъёмов.
  • E00A: Комплексный сбой внутренней шины связи между процессорным модулем и импульсным источником питания. Возникает из-за всплесков вторичных напряжений или высыхания сглаживающих конденсаторов.

Серия M (M113T4B, M303T4B, M373T4B, M753, M903T4B)

Серия M активно эксплуатируется на конвейерных линиях, экструдерах и металлообрабатывающих станках. На ряде версий индикация выполняется цифровыми индексами:

  • Код 4 (Перегрев): Фирменный код критического перегрева мощностного каскада. Требует немедленной продувки радиатора, проверки встроенных вентиляторов и инспекции принудительного обдува шкафа.
  • Код 8 (Перегрузка по амперажу): Аппаратная отсечка при коротком замыкании. Возникает при межфазном замыкании в кабельной трассе, электрическом пробое статора или сквозном пробое кристалла IGBT.
  • F02 (Потеря фазы): Индикация глубокого фазного перекоса сети 380 В (пропадание фазы на выпрямителе) либо обрыв выходной цепи двигателя. Оцените вводной автомат, входной диодный мост и затяжку фазных жил.

Пороги срабатывания защит

Система защиты опирается на строгие заводские пороги. Значения приведены в таблице:

ЗащитаПорогВремяПримечание
E.OL2 (перегрузка ПЧ)150% от Iном60 сОбщепромышленный тяжёлый режим (тип G)
E.OL2 (перегрузка ПЧ)120% от Iном60 сНасосно-вентиляторный режим (тип P)
Мгновенная отсечка180-200% от IномМгновенноАппаратный компаратор IGBT/IPM
E.OH2 (перегрев)80-85 °C–Терморезистор на подложке радиатора
E.LF (обрыв фазы)Перекос фаз–Порог компаратора датчиков Холла

Пороги срабатывания защит IDS Drive - температура, ток, обрыв фазы

Примечание: указанные пороги – типовые ориентиры. Конкретные значения зависят от серии (Z, M, B, A) и активного режима нагрузки (G/P).

Чтение предыстории аварий

Современные блоки управления оснащены энергонезависимым регистратором событий. В системной памяти фиксируются параметры последних 3-5 остановов.

Журнал аварий IDS Drive - чтение предыстории сбоя

При расшифровке инженеру доступны критически важные физические величины в момент сбоя:

  • точная выходная рабочая частота (Гц);
  • фактический ампераж по фазам (А);
  • реальное напряжение на шине DC (В);
  • логическое состояние дискретных входов и выходных реле.

Анализ этих данных позволяет однозначно понять фазу технологического цикла, на которой произошёл отказ: динамический разгон, стабильная полка скорости или интенсивное замедление.

Матрица решений по кодам

Для быстрой локализации поломок сервисные инженеры Икс Пром Суппорт применяют стандартизированный алгоритм.

E.OC (E.OC1, E.OC2, E.OC3)

  • Анализ: просмотрите архив. Оцените уровень ампеража и динамику изменения частоты при сбое.
  • Решение: растяните рампу разгона или торможения. Отсоедините силовой кабель от клемм U, V, W. Запустите инвертор на холостом ходу на опорной частоте 10 Гц. Если индикация появляется без подключённого двигателя, неисправен выходной модуль или внутренний датчик. Если сбой уходит – дефект локализован в кабеле или статоре. При межвитковом замыкании потребуется профессиональная перемотка электродвигателей.

E.OUT

  • Анализ: факт срабатывания аппаратной защиты драйвера по напряжению Vce desaturation.
  • Решение: действует строгий запрет на повторный пуск. Снимите напряжение. Прозвоните переходы U, V, W относительно шин (+) и (-). При обнаружении КЗ отправьте блок в лабораторию на компонентный ремонт с заменой драйверов и IGBT.

E.OL1 / E.OL2

  • Анализ: долговременная токовая перегрузка выше номинала, сбой уставок тепловой защиты.
  • Решение: сверьте базовый номинал в меню с заводской табличкой на корпусе мотора. Исключите механическое заедание. Комплексные рекомендации по поиску первопричин содержит полный гид по неисправностям.

E.CE

  • Анализ: сбой обмена пакетами по протоколу RS-485 Modbus RTU.
  • Решение: оцените согласованность скорости передачи (Baud Rate), чётности и адресации слейв-устройств. Прозвоните заземление экранирующей оплётки и наличие терминального резистора 120 Ом на концах магистрали.

Безопасный перезапуск после аварии

Не каждую индикацию допускается сбрасывать нажатием кнопки. При аппаратных сбоях импульсивный сброс приводит к необратимому разрушению полупроводников.

Выполняйте обязательный чек-лист из 4 шагов перед подачей команды пуска:

  • Анализ предыстории. Считайте из памяти значения выходной частоты, ампеража и напряжения шины DC в момент сбоя.
  • Проверка механики. Вручную проверните вал двигателя и редуктора. Убедитесь в отсутствии клина и посторонних шумов в подшипниках.
  • Проверка изоляции. Замерьте сопротивление изоляции кабеля и обмоток мегаомметром на 500 В или 1000 В. Измерение проводите строго при отсоединённых от преобразователя кабелях U, V, W, чтобы исключить пробой транзисторов высоким испытательным напряжением.
  • Контроль теплового режима. Оцените чистоту рёбер радиатора. Проверьте легкость вращения лопастей вентилятора.

Безопасный перезапуск IDS Drive - чек-лист из 4 шагов

Важно: полностью отключите функцию автоматического перезапуска (Flying Start / Auto Reset) в уставках до окончательного выяснения первопричин.

Как сбросить ошибку

После устранения первопричины аварийный флаг снимается несколькими штатными методами:

  • Цикл полного снятия питания. Обесточьте вводным автоматом. Дождитесь полного погасания светодиодных индикаторов и разряда шины DC (обычно 5-10 минут). Включите снова.
  • Кнопка STOP/RESET. Нажмите клавишу сброса на встроенном или выносном пульте.
  • Дискретный вход. Назначьте функцию Reset на один из свободных входов (например, DI3 или DI4) и кратковременно замкните его на общую шину управления.
  • Команда по промышленной сети. При интеграции в АСУ ТП передайте соответствующий бит сброса через интерфейс Modbus RTU.

Если индикация появляется повторно сразу после сброса, дальнейшие попытки пуска запрещены. Оборудованию требуется углублённая аппаратная диагностика.

FAQ по ремонту IDS Drive

Как сбросить ошибку E014 на модели IDS Drive B553T4BP?

Код E014 указывает на потерю связи с платами расширения. Обесточьте частотник и дождитесь разряда конденсаторов DC-звена. Оцените геометрию контактов, чистоту и плотность посадки соединительных шлейфов. Если индикация не исчезает после включения, требуется компонентная диагностика модуля управления и мезонинного модуля.

Почему постоянно срабатывает «Перегрев» на старом частотнике?

Главная причина – критическое загрязнение рёбер радиатора технологической пылью. Требуется тщательная продувка и очистка теплоотвода. Оцените скорость вращения и износ подшипников вентилятора. Если очистка не помогла, причиной является деградация теплопроводящей пасты под мощностным модулем или уход параметров терморезистора.

Вы ремонтируете редкие серии, например, IDS Drive RJLS?

Да. Инженерный центр X Prom Support выполняет ремонт преобразователей частоты IDS Drive всех серий и годов выпуска, включая линейки R, B, M, RJLS, Z и A.

Что делать, если частотник для насоса выдаёт ошибку SPO?

Код SPO указывает на сбой цепи датчика положения ротора или энкодера. Оцените целостность кабельной трассы, состояние экранирования и надёжность затяжки клемм. Прозвоните сам датчик и замерьте напряжение его питания. Если внешние цепи исправны, дефект кроется во входном формирователе импульсов на электронике частотника.

Вы предоставляете гарантию на ремонт?

Да. Компания X Prom Support предоставляет официальную гарантию сроком на 12 месяцев. Гарантия действует на весь объём выполненных восстановительных работ и все установленные электронные компоненты.

Что делать при ошибке E.OUT?

Код E.OUT означает аппаратное повреждение выходного каскада. Сброс и повторный запуск категорически запрещены. Отключите сетевое напряжение. Прозвоните клеммы U, V, W относительно плюса и минуса DC мультиметром. При обнаружении КЗ передайте преобразователь инженерам для компонентного восстановления.
