Неисправности и коды ошибок частотных преобразователей: диагностика и ремонт

Частотный преобразователь управляет скоростью двигателя и защищает механизм от перегрузок. Когда на дисплее появляется код аварии, главное – не запускать устройство повторно, пока причина не найдена. В материале – причины поломок, таблица типовых аварий и порядок действий при диагностике. Про IDS Drive расскажем отдельно: эти преобразователи широко применяются на промышленных объектах.

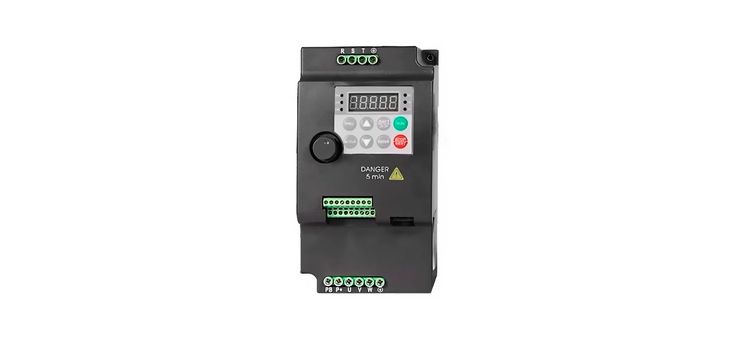

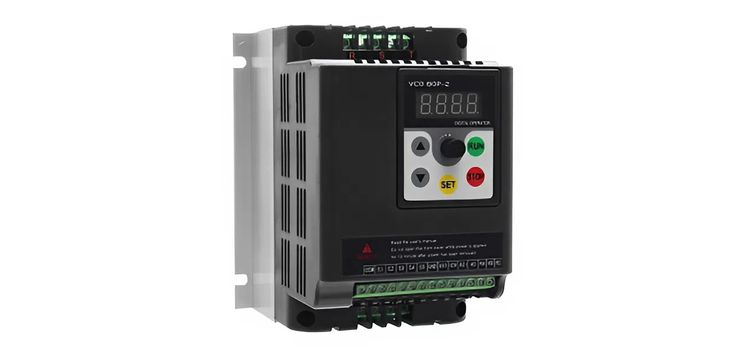

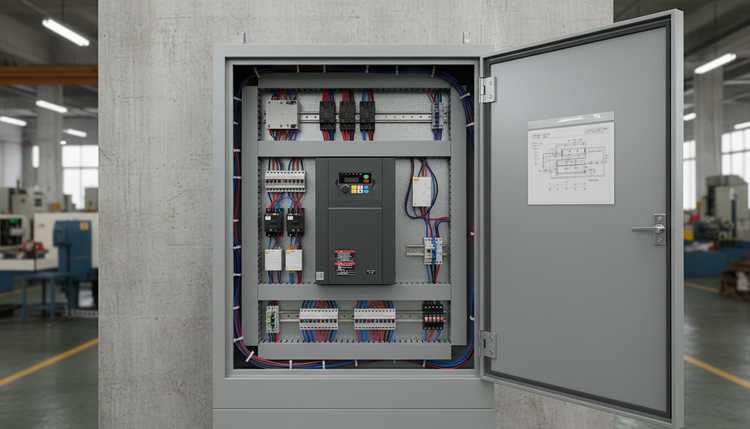

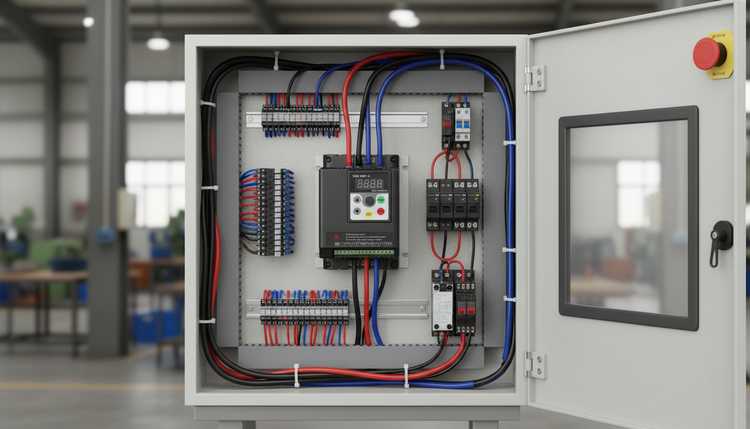

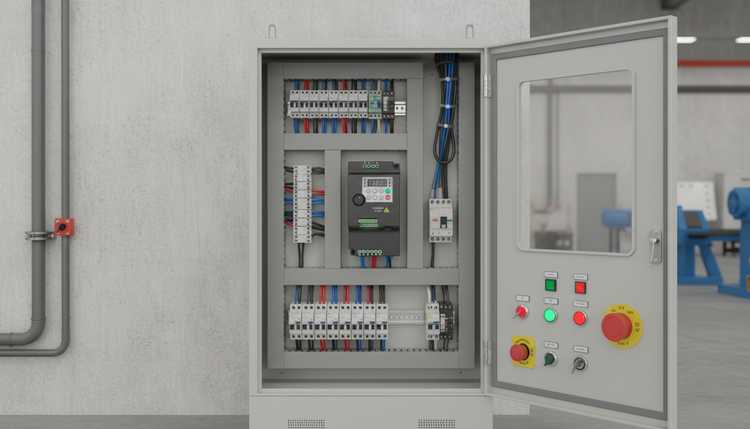

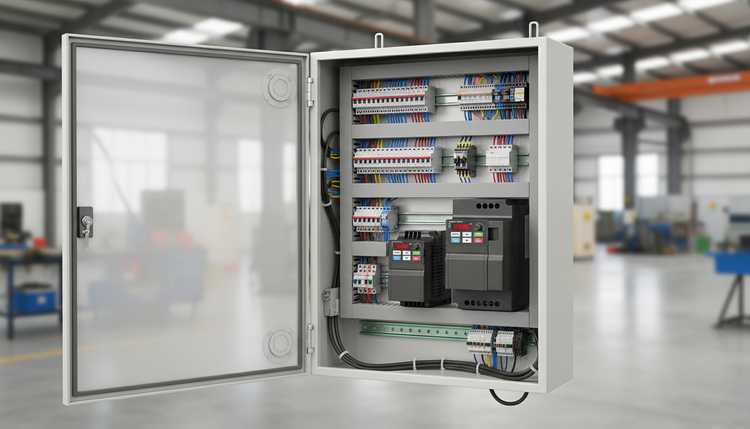

Частотный преобразователь в электрошкафу с подключённым электродвигателем

Типичные причины отказов частотных преобразователей

Преобразователь выходит из строя по двум основным причинам: проблемы с питанием и тяжёлые условия работы. Практика сервисных центров показывает: около 70% аварий вызваны внешними факторами – перепадами напряжения, перегревом, загрязнением. Внутренние дефекты компонентов случаются реже, но диагностировать их сложнее.

Четыре основные причины отказов частотных преобразователей

Электрические проблемы

Силовая электроника первой страдает от нестабильной сети:

  • Перегрузки по току. Механизм заклинило, двигатель разгоняют слишком резко, в обмотках межвитковое замыкание. При долгом превышении тока IGBT-модули греются и деградируют.
  • Скачки напряжения. Импульсные выбросы пробивают входной выпрямитель и защитные варисторы.
  • Проблемы с контуром заземления. Отсутствие качественного заземления приводит к паразитным токам через подшипники и помехам в контроллере. Следствие – ложные срабатывания защит и ускоренный износ подшипников двигателя.

Правила экранирования и заземления кабелей двигателя разбираем в статье «Ошибки монтажа частотного преобразователя».

Тепловые факторы

Электронные компоненты чувствительны к температурному режиму. При нагреве радиатора выше нормы силовой модуль IGBT деградирует быстрее:

  • Засорение каналов охлаждения. Оседание пыли на рёбрах радиатора снижает теплоотдачу в разы. В запылённых цехах радиатор забивается за 2-3 месяца.
  • Отказ вентиляторов. Заклинивание подшипников вентилятора ведёт к резкому перегреву силового каскада под нагрузкой. Если вентилятор остановился, преобразователь может выйти из строя за минуты работы под полной нагрузкой.
  • Высокая температура в шкафу. Отсутствие приточной вентиляции или кондиционирования электрошкафа повышает температуру внутри на 10-15 °C сверх нормы.

Механические воздействия

Эксплуатация вне специализированных шкафов управления снижает ресурс узлов:

  • Постоянная вибрация. Приводит к ослаблению винтовых клеммников и растрескиванию паяных соединений на платах. Особенно страдают силовые клеммы и разъёмы шлейфов.
  • Технологическая пыль и влага. Мелкодисперсная цементная или металлическая пыль замыкает проводники при повышении влажности воздуха. Токопроводящая пыль опаснее обычной – она создаёт паразитные цепи.
  • Ударные нагрузки при монтаже. Повреждения корпуса или платы при неаккуратной установке.

Программные сбои

Неверные настройки параметров часто приводят к ложным аварийным блокировкам:

  • Ошибки параметризации. Несоответствие параметров двигателя данным с заводского шильдика вызывает срыв управления вектором. Особенно критично для векторных серий с автонастройкой.
  • Сбои в памяти EEPROM. Возникают из-за помех или просадок напряжения в момент записи параметров в энергонезависимую память. Привод может потерять конфигурацию или выдать ошибку контрольной суммы.
  • Конфликты дискретных входов. Переназначенные функции входов X1-X4 без сброса предыдущей конфигурации приводят к блокировке запуска.

Расшифровка кодов ошибок

Все коды ошибок можно разделить на две группы. Первая – эксплуатационные: они исчезают, как только устраняется внешняя причина (клин механизма, просадка питания). Вторая – аппаратные: они сигнализируют о повреждении компонентов платы (датчиков, силовых ключей, цепей управления).

Код ошибки E001 на дисплее частотного преобразователя

В таблице собраны распространённые аварии, характерные для большинства марок, в том числе для IDS Drive:

КодОписаниеВероятные причиныДействия
E001Перегрузка по токуКЗ в цепи, ускоренный разгон, клин валаПроверить кабели, замерить изоляцию, увеличить время разгона
E002Перенапряжение DC-шиныСлишком быстрое торможение, бросок сетиУвеличить время замедления, проверить тормозной резистор
E003Низкое напряжение DC-шиныПросадка фаз питания, неисправен мостЗамерить напряжение на вводе, проверить реле плавного пуска
E004Перегрев инвертораЗабит радиатор, отказ кулера, высокая t°Очистить охлаждение от грязи, проверить ход вентилятора
E005Перегрузка двигателяЗавышенный момент на валу, малая мощностьУстранить клин механизма, проверить соответствие мощности
E006Обрыв фазыОбрыв кабеля, ослабление винтов на выходеПротянуть клеммы, проверить кабель до клеммной коробки мотора
E007Ошибка датчика токаСбой датчика Холла, неисправность АЦППроверить обвязку датчика на плате, заменить модуль датчика
E008Ошибка связиНарушение RS-485, помехи, сбой протоколаПроверить экранирование витой пары, согласовать адреса и скорость
E009Ошибка памятиПовреждение ячеек памяти EEPROMВыполнить полный сброс параметров, заменить микросхему памяти
E010Перегрузка тормозаНепрерывное торможение, занижен номинал резистораПроверить рабочий цикл, увеличить мощность тормозного модуля

Отдельный разбор фирменных аварий IDS Drive по линейкам B, M и R – по ссылке.

Если ошибка E001 или E005 вызвана межвитковым замыканием или пробоем изоляции – требуется перемотка электродвигателей.

Методика диагностики

Поиск неисправности требует системного подхода. Попытка запустить аварийный привод без предварительной проверки часто заканчивается выгоранием транзисторов. Диагностику проводят в три этапа: осмотр, измерения, программный анализ.

Диагностика частотного преобразователя мультиметром и осциллографом

Первичный осмотр

Сначала проводят оценку узлов без подачи питающего напряжения:

  • Визуальная проверка. Осмотрите корпус, проверьте конденсаторы шины постоянного тока на предмет вздутия или утечки электролита. Обратите внимание на следы гари, копоти, оплавления изоляции.
  • Контроль индикации. Обратите внимание на индикаторы дежурного питания и поведение цифрового сегментного дисплея. Отсутствие свечения индикатора питания указывает на неисправность SMPS.
  • Анализ условий эксплуатации. Оцените уровень влажности, наличие химических паров и температуру внутри электрошкафа. Проверьте, не забиты ли фильтры вентиляции.

Измерения параметров

Замеры электрических величин позволяют локализовать проблемный каскад:

  • Напряжение сети и шины DC. Для сети 380 В норма на звене постоянного тока – порядка 540 В. Просадка до 360 В и ниже сигналит о проблемах с питанием или предзарядной цепью.
  • Токовые характеристики. Токи по трём выходным фазам замеряют клещами с поддержкой True-RMS и сравнивают между собой. Разброс более 10% говорит о проблемах с двигателем или ключами.
  • Температурные показатели. Тепловизионный контроль контактных площадок и силового ключа выявляет локальные зоны перегрева. Нормальный нагрев радиатора – до 60-70 °C.
  • Сопротивление изоляции. Мегаомметр покажет пробой изоляции двигателя или кабеля на корпус.

Программная диагностика

Встроенные средства контроллера помогают восстановить хронологию аварии:

  • Анализ журнала ошибок. Считывание параметров тока, частоты и напряжения в момент аварийного останова. Журнал покажет, какая защита сработала первой.
  • Проверка параметров. Сверка запрограммированных настроек двигателя и режимов торможения с паспортными данными установки.
  • Тестирование функций. Проверка дискретных входов, аналоговых каналов 0-10 В и 4-20 мА на реакцию управляющих сигналов.

Как искать дефекты в преобразователях других брендов – читайте здесь.

Профилактика неисправностей

Регулярный технический уход снижает риск внезапного выхода преобразователя из строя:

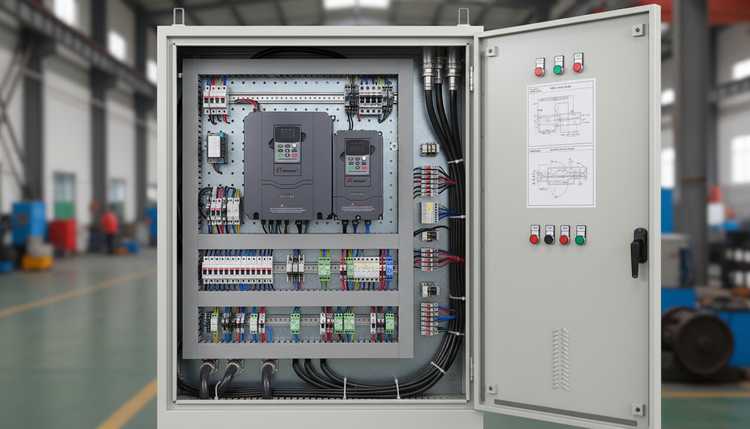

Профилактика частотного преобразователя - очистка радиатора

  • Регулярная очистка от загрязнений. Продувка радиатора сухим сжатым воздухом каждые три месяца. В запылённых цехах – чаще.
  • Контроль вентиляции. Проверка производительности кулеров и чистоты фильтров в дверцах шкафа. Замена вентиляторов по регламенту производителя – обычно раз в 3-5 лет.
  • Проверка электрических соединений. Регламентная протяжка винтовых силовых и слаботочных клеммников. Ослабленные клеммы – источник нагрева и помех.
  • Мониторинг рабочих параметров. Отслеживание тока нагрузки и рабочих температур во время пиковых циклов станка.
  • Контроль состояния конденсаторов. Электролитические конденсаторы DC-звена теряют ёмкость со временем. Их замена – плановая процедура после 5-7 лет эксплуатации.

Обновление встроенного ПО выполняет производитель или заказчик. X Prom Support (Икс Пром Суппорт) не обновляет прошивки – мы восстанавливаем платы с той версией ПО, которая в них установлена. Перепрошивка возможна только при наличии образа, предоставленного заказчиком.

Когда нужен профессиональный ремонт

Если после сброса ошибка повторяется, причина не устранена – требуется аппаратная диагностика. Самостоятельная замена отдельных радиодеталей без проверки драйверов затворов приводит к мгновенному повторному пробою ключей IGBT.

Типичные признаки того, что нужен сервисный центр:

  • Преобразователь не включается, индикатор питания не горит
  • Ошибка возвращается сразу после сброса
  • Слышен щелчок реле, но запуск не происходит
  • Появился запах гари или дым
  • На дисплее хаотично меняются символы

Компонентный ремонт платы частотного преобразователя

Восстановление отдельных элементов платы стоит дешевле, чем покупка нового блока. Подробнее о компонентном ремонте частотных преобразователей – на странице услуги. Методика ремонта дежурного питания и цепей затворов – в этом руководстве.

FAQ по неисправностям частотных преобразователей

Вопрос 1: Почему преобразователь уходит в ошибку при запуске?

Вариантов несколько: сбились параметры двигателя, заклинило механизм, упало напряжение питания или вышел из строя силовой каскад. Начните с журнала ошибок – он покажет этап, на котором произошёл сбой. Мгновенная авария после включения говорит о неисправности силовой части.

Вопрос 2: Можно ли эксплуатировать преобразователь с неисправным вентилятором?

Нет. Даже кратковременная работа без обдува ведёт к перегреву IGBT-модулей и их деградации. Замените вентилятор до возобновления эксплуатации. Если вентилятор заклинил, преобразователь может отработать под нагрузкой всего несколько минут до аварии.

Вопрос 3: Как часто нужно обслуживать частотный преобразователь?

Профилактику проводят не реже одного раза в 6-12 месяцев в зависимости от условий. В запылённых помещениях – чаще, каждые 3 месяца. При работе в условиях высокой влажности или агрессивных сред – по индивидуальному графику.

Вопрос 4: Вы обновляете прошивку частотного преобразователя?

Нет. X Prom Support не выполняет обновление встроенного ПО. Инженеры восстанавливают аппаратную часть платы с сохранением имеющейся прошивки. Перепрограммирование микросхем памяти возможно только при предоставлении оригинального бинарного файла заказчиком. Это связано с тем, что производитель не всегда публикует прошивки в открытом доступе, а в некоторых случаях ПО разрабатывается под конкретного заказчика.

Вопрос 5: Вы ремонтируете редкие серии IDS Drive?

Да. Икс Пром Суппорт ремонтирует любые модификации IDS Drive: линейки R, B, M и вентиляторные исполнения. Также мы работаем с преобразователями Siemens, Danfoss, ABB, Schneider Electric, Delta.
