Коды ошибок Danfoss VLT и FC-302: полный справочник и способы устранения

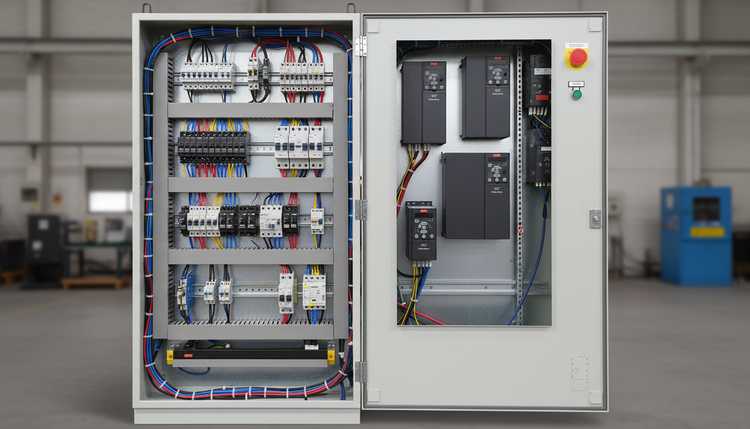

Приводы Danfoss серий VLT AutomationDrive и FC-302 — популярные решения для регулирования скорости асинхронных двигателей в различных отраслях промышленности. Их используют на насосных станциях, конвейерах, вентиляционных системах, компрессорных установках и другом технологическом оборудовании. Эти устройства обеспечивают точное управление скоростью и моментом, снижая нагрузки на механику и экономя энергию.
При возникновении неисправности привод выводит на панель LCP (Local Control Panel) соответствующий код. Это помогает оперативно определить проблему. В справочнике собраны наиболее распространённые коды ошибок для серий VLT и FC-302 с описанием, возможными причинами и рекомендациями по устранению. Когда штатный ремонт частотных преобразователей становится единственным разумным решением вместо покупки нового оборудования.
В статье вы найдёте:
- типы диагностических сообщений (Warning и Alarm);
- подробную таблицу кодов ошибок;
- особенности внутренних ошибок DSP;
- рекомендации по сбросу и когда лучше обратиться в сервис для компонентного восстановления.
Типы диагностических сообщений Danfoss
Приводы Danfoss используют два уровня оповещений, которые помогают оценить серьёзность ситуации:
| Тип сообщения | Описание | Действия |
|---|---|---|
| Warning (Предупреждение) | Сигнал о нештатной ситуации, при котором привод продолжает работать. | Проверить и устранить причину в удобное время. |
| Alarm (Авария) | Критическая неисправность. Привод останавливается (Trip) или блокируется (Trip Lock). | Обязательно устранить причину и выполнить сброс. |
Trip Lock — это глубокая защитная блокировка. Обычный Reset на панели LCP не помогает. Нужно полностью обесточить привод, дождаться разряда конденсаторов (5 — 10 минут) и подать питание заново.
Расшифровка кодов неисправностей Danfoss VLT и FC-302
| Код | Тип | Описание | Вероятные причины | Способы устранения |
|---|---|---|---|---|
| 1 | Warning | Низкое напряжение 10 В на клемме 50 | Перегрузка источника 10 В, замыкание в цепи потенциометра или датчика. | Отключить внешнюю нагрузку от клеммы 50. Проверить проводку. |
| 2 | Warning/Alarm | Ошибка «живого нуля» (Live zero error) | Сигнал на аналоговом входе ниже заданного порога. Обрыв кабеля или неисправность датчика. | Проверить соединения на клеммах 53/54 или модуле MCB 101. |
| 3 | Warning/Alarm | Нет двигателя (No motor) | Двигатель не подключён к выходу привода. | Проверить силовой кабель и контакты. |
| 4 | Alarm | Пропадание фазы питания (Mains phase loss) | Потеря одной или нескольких фаз, сильный перекос. | Проверить питающую сеть, предохранители и затяжку клемм. |
| 7 | Alarm | Высокое напряжение в DC-звене | Генераторный режим при быстром торможении. | Увеличить время замедления, проверить тормозной резистор. |
| 8 | Alarm | Низкое напряжение в DC-звене | Просадка сети или проблемы с предзарядом. | Измерить напряжение на шине DC, проверить выпрямитель. |
| 9 | Alarm | Перегрузка инвертора | Длительная работа сверх номинального тока. | Оптимизировать параметры разгона и нагрузку. |
| 10 | Alarm | Перегрузка двигателя | Срабатывание электронной тепловой защиты. | Проверить механическую нагрузку и настройки защиты. |
| 11 | Alarm | Перегрев двигателя / неисправность термистора | Сигнал от датчика температуры двигателя. | Проверить датчик и температуру обмоток. |
| 13 | Alarm | Перегрузка (Overcurrent) | Кратковременный пиковый ток. | Проверить на ударные нагрузки и КЗ в двигателе. |
| 14 | Alarm | Короткое замыкание на землю (Earth fault) | Утечка тока на землю. | Измерить сопротивление изоляции. При норме — проблема в силовом модуле. |
| 16 | Alarm | Короткое замыкание на выходе | КЗ между фазами U, V, W. | Отключить моторный кабель и проверить привод без нагрузки. |
| 17 | Alarm | Тайм-аут соединения | Потеря связи по последовательному интерфейсу. | Проверить кабели RS-485 / Fieldbus и настройки. |
| 28 | Alarm | Ошибка проверки тормоза | Неисправность тормозного ключа или резистора. | Проверить резистор и цепь чоппера. |
| 29 | Alarm | Перегрев IGBT | Перегрев силовых транзисторов. | Очистить радиатор, проверить вентиляторы, снизить частоту ШИМ. |
| 36 | Alarm | Перегрев преобразователя | Высокая температура внутри корпуса. | Улучшить вентиляцию шкафа. |
| 38 | Alarm | Внутренний системный сбой | Сбой логики или внутренней шины. | Требуется диагностика в сервисе. |
| 61 | Alarm | Ошибка обратной связи | Проблемы с энкодером. | Проверить подключение и механику датчика. |
| 68 | Alarm | Safe Stop | Активирована функция безопасного останова. | Проверить цепи безопасности на клемме 37. |
Внутренние коды неисправностей FC-302 (Internal Fault Codes)
| Код | Описание | Рекомендация |
|---|---|---|
| 256 — 258 | Проблемы с данными в EEPROM | Перепрошивка или замена микросхемы памяти. |
| 1793 — 1796 | Ошибки DSP | Проверить заземление и ЭМС, при повторении — ремонт платы управления. |
| 2561 | Отказ платы управления | Замена или компонентный ремонт процессорного модуля. |
Практический кейс — диагностика привода Danfoss FC-302
На конвейерной линии птицефабрики вышел из строя привод Danfoss FC-302 45 кВт с ошибкой Alarm 14 (Earth fault). Проверка двигателя и кабеля показала отличную изоляцию. Однако ошибка возвращалась сразу после сброса.
В лаборатории «Икс Пром Суппорт» обнаружили пробой IGBT-модуля фазы U и неисправные оптроны в цепях драйверов. После замены силового модуля, оптронов и конденсаторов драйверов привод успешно прошёл нагрузочные испытания. Экономия для предприятия — более 60% от стоимости нового устройства.
Как сбросить ошибку на Danfoss
- Через кнопку Reset на панели LCP.
- Сигналом на цифровой вход (клемма 27/29).
- Командой по Modbus / PROFIBUS.
- Полным отключением питания (при Trip Lock).
Если ошибка возвращается сразу — это признак аппаратной неисправности. Дальнейшие попытки запуска могут усугубить повреждения.
Когда ремонт выгоднее покупки нового
| Критерий | Компонентный ремонт | Новый привод |
|---|---|---|
| Стоимость | 20 — 40% от нового | 100% + логистика |
| Сроки | 3 — 7 дней | 3 — 8 недель |
| Настройки | Сохраняются | Настраивать заново |
Нецелесообразно ремонтировать при тотальном выгорании платы или разрушении шасси.
Этапы компонентного ремонта Danfoss в «Икс Пром Суппорт»
- Входная диагностика (мультиметр, осциллограф, тепловизор).
- Локализация неисправности.
- Замена компонентов (IGBT, оптроны, конденсаторы).
- Восстановление платы.
- Нагрузочное тестирование.
Услуги «Икс Пром Суппорт» по ремонту приводов Danfoss
- Бесплатная диагностика при ремонте.
- Покомпонентное восстановление.
- Замена IGBT-модулей оригинальными аналогами.
- Программная прошивка.
- Логистика по всей России.
Пошаговый алгоритм действий при ошибке
- Зафиксируйте код и фото шильдика.
- Обесточьте привод.
- Проверьте внешние цепи и двигатель.
- Отправьте данные в сервис для оценки.
Часто задаваемые вопросы (FAQ)
Что делать при Alarm 14 (Earth fault)?
Отключите моторный кабель. Если ошибка остаётся — неисправен силовой модуль IGBT.
В чём разница между Warning и Alarm?
Warning — работает с предупреждением. Alarm — остановка и блокировка.
