ПЛК с функциями безопасности: принципы работы и сферы применения в промышленной автоматизации

Safety PLC (ПЛК с функциями безопасности) – это не «обычный ПЛК с реле на выходе», а контроллер с двух- или трёхканальной архитектурой, онлайн-диагностикой и сертификацией по IEC 61508 / ISO 13849-1. Разбираем, как он устроен изнутри, чем отличается от стандартного ПЛК, когда выбрать реле защиты, а когда F-PLC, как работают PROFIsafe и FSoE и что нужно знать при ремонте, чтобы не потерять подтверждённый уровень.

На современных производствах защита людей и оборудования уже не сводится к формальному соблюдению норм: это прямая ответственность за жизни персонала, состояние окружающей среды и сохранность техники.

Именно здесь и появляются Safety PLC – устройства, которые совмещают автоматизацию с гарантированной реакцией на аварийные ситуации.

Такие контроллеры востребованы там, где цена ошибки особенно высока: в нефтегазовом секторе, тяжёлом и среднем машиностроении, робототехнике, на химических производствах, а также в пищевой и фармацевтической промышленности.

Где применяются ПЛК с функциями безопасности?

Перечислим типовые сценарии, в которых без такого контроллера не обойтись.

• Системы аварийной остановки (САО). Срабатывают при превышении давления, утечках, перегрузках и обеспечивают гарантированную остановку линии.
• Роботизированные зоны. Коврики, лазерные сканеры и защитные ограждения требуют от логики высокой отказоустойчивости.
• Прессы и формовочные станки. Здесь важна мгновенная реакция на нарушение условий работы – промедление недопустимо.
• Фармацевтика и пищевая промышленность. Контроль дозирования, упаковки и защита от переконтаминации.

Инженерный пример. На линии розлива с двумя световыми завесами, четырьмя кнопками E-Stop (аварийного останова) и обменом по PROFINET экономически оправдан именно F-PLC: восемь отдельных реле обошлись бы дороже и не дали бы онлайн-диагностики.

Что такое PLC с функциями безопасности?

ПЛК с функциями безопасности – это контроллер, изначально спроектированный под задачи функциональной защиты: в его архитектуру заложены механизмы резервирования, самоконтроля и гарантированного перехода в безопасное состояние. Такое устройство соответствует требованиям международных стандартов, а не только общепромышленным нормам.

В отличие от обычных ПЛК, которые выполняют задачи автоматизации, такой контроллер:

• диагностирует неисправности в режиме реального времени, а не постфактум;
• поддерживает избыточную архитектуру (двухканальную 1oo2D или трёхканальную 2oo3 с голосованием);
• при возникновении аварийной ситуации принудительно переводит оборудование в защитное состояние;
• сертифицирован по нормам функциональной защиты (SIL 1–3 и PL a–e).

Именно эти особенности делают его незаменимым в системах, где критично исключить риск для людей и оборудования.

Если требуется восстановить вышедший из строя процессорный модуль или коммуникационную плату такого контроллера – см. ремонт контроллеров, PLC: дефектовка, восстановление и проверка под нагрузкой.

Чем Safety PLC отличается от обычного ПЛК?

Функция	Обычный ПЛК	PLC с функциями безопасности
Основная цель	Автоматизация	Автоматизация + защита
Резервирование	Иногда внешнее	Встроенные CPU и I/O (центральный процессор и модули ввода/вывода)
Обнаружение ошибок	Ограниченное	Онлайн-диагностика, отказоустойчивость
Поведение при сбое	Может продолжить работу	Обязательно вход в защитный режим
Соответствие стандартам	Промышленные нормы	Нормы функциональной защиты

Такой контроллер не просто управляет оборудованием – он обеспечивает его безопасную остановку при приближении к опасным состояниям.

Как соотносятся SIL и PL

В инженерной практике сложились два независимых подхода к нормированию. Первый – «процессный», описанный в IEC 61508 и IEC 62061. Второй – «машинный», изложенный в ISO 13849-1. Методики расчёта у них разные, но цель одна: обеспечить заранее известный, документально подтверждённый уровень защиты.

По процессному стандарту различают три уровня: SIL 1 – базовый, SIL 2 – в 10 раз надёжнее, SIL 3 – в 100 раз надёжнее SIL 1. По машинному стандарту – три уровня: PL c (категория 2, диагностика 60–90 %), PL d (категория 3, диагностика 90–99 %), PL e (категория 4, диагностика не ниже 99 %). Ресурс компонентов во всех трёх случаях – 30 – 100 лет.

Как это читать. Первый показатель говорит о том, насколько редко контур может опасно отказать. Второй – насколько хорошо он себя проверяет и из каких компонентов собран. Уровни SIL 1/2/3 принято сопоставлять с PL c/d/e, но это не одно и то же: методики расчёта разные.

Для ОПО (опасных производственных объектов) Ростехнадзор чаще требует обоснования по процессному стандарту, для машин и оборудования – по машинному.

Правило практики. Сначала определяют требуемый уровень ($P{L}_r$​ или SIL), затем подбирают компоненты с паспортной вероятностью опасного отказа и охватом диагностикой -а не наоборот.

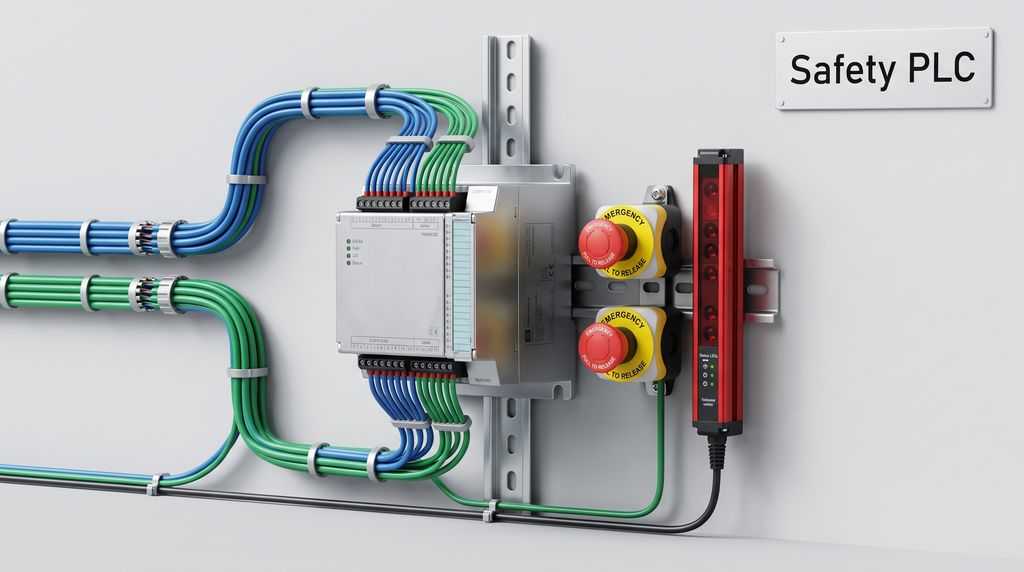

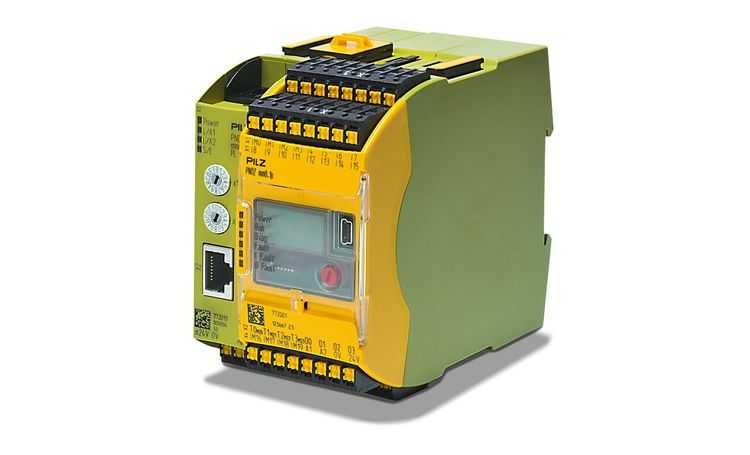

Как устроен ПЛК с функциями безопасности?

Такой контроллер построен на реал-тайм логике (работа в реальном масштабе времени) и экономически обоснованных безопасных решениях:

• Избыточная обработка. Устройство имеет двухканальную (1oo2D) или трёхканальную (2oo3) архитектуру с голосованием. При расхождении выводов система автоматически уходит в защитное состояние.
• Самодиагностика. Постоянный контроль памяти, логики и входов/выходов. Специальные таймеры и контрольные суммы предотвращают скрытые сбои.
• Защитный режим. При необходимости система отключает актуаторы (исполнительные механизмы), чтобы остановить оборудование и минимизировать риски.
• Сертифицированные модули. Контроль кнопок аварийной остановки, световых завес и двухручного управления осуществляется через сертифицированные блоки, снижающие вероятность ошибок при программировании.

Если интерфейсные каскады модулей ввода выгорели из-за помехи или КЗ, их восстанавливают отдельно – см. ремонт модулей дискретного ввода: замена выгоревших каскадов и проверка изоляции.

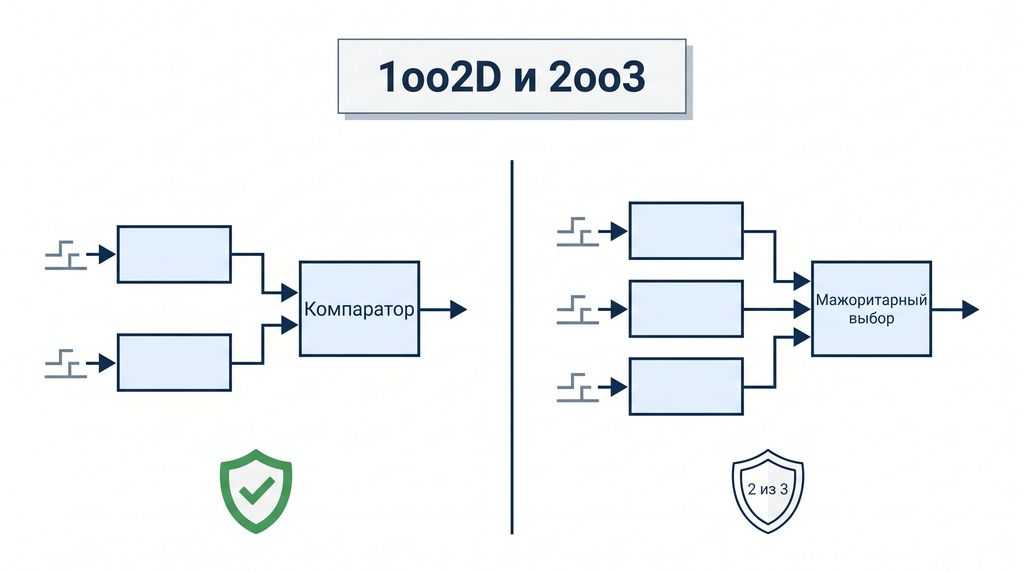

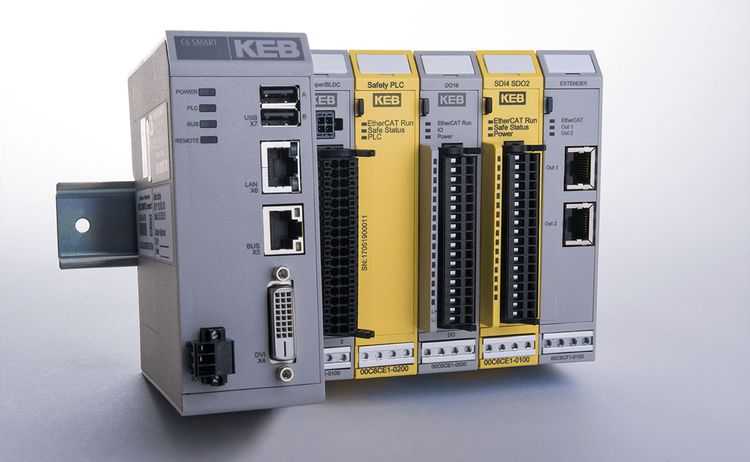

Как работают архитектуры голосования 1oo2D и 2oo3?

Отказоустойчивость такого контроллера строится не на «двух процессорах вообще», а на конкретных схемах голосования (voting – принятие решения по нескольким каналам):

Архитектура	Принцип	Где применяется	Уровень
1oo2D (one-out-of-two with diagnostics – «один из двух с диагностикой»)	Два независимых канала, оба должны согласиться на защитное действие; при расхождении – переход в безопасное состояние	Большинство F-PLC (Siemens S7-1500F, Rockwell GuardLogix)	2 – 3
2oo3 (two-out-of-three – «два из трёх»)	Три канала, решение принимается по большинству (2 из 3)	Критические контуры, где ложные срабатывания недопустимы	3

Ключевые механизмы:

• Lock-step (пошаговая синхронизация ядер) – оба ядра тактируются одним генератором и выполняют одну и ту же программу со сдвигом в несколько тактов; расхождение результатов фиксируется компаратором.
• Независимый мониторинг тактового генератора – отдельный сторожевой таймер (watchdog – сторожевой таймер) следит за частотой; при выходе за допуск → защитное состояние.
• Циклическое самотестирование памяти – RAM/ROM (оперативная и постоянная память) проверяются по контрольным суммам (CRC – циклическая контрольная сумма), тестам March C и т.п.
• Dark Test / Light Test (тёмный и светлый тест выходов) – на выход подаются микроимпульсы (обычно 0,1 – 1 мс), которые не успевают сработать на исполнительном механизме, но выявляют КЗ (короткое замыкание) на питание/землю и «залипание» транзистора.

Почему это важно: обычный ПЛК с надёжным реле на выходе не даёт диагностического покрытия выше ~60 – 90 %, а такой контроллер обеспечивает охват не ниже 99 % – именно это и позволяет достичь третьего уровня.

Инженерный пример. При замене модуля F-DI на действующей линии недостаточно просто поставить совместимый модуль: необходимо ввести адреса источника и получателя, выполнить повторную валидацию защитного контура и зафиксировать протокол испытаний. Без этого узел теряет подтверждённый уровень.

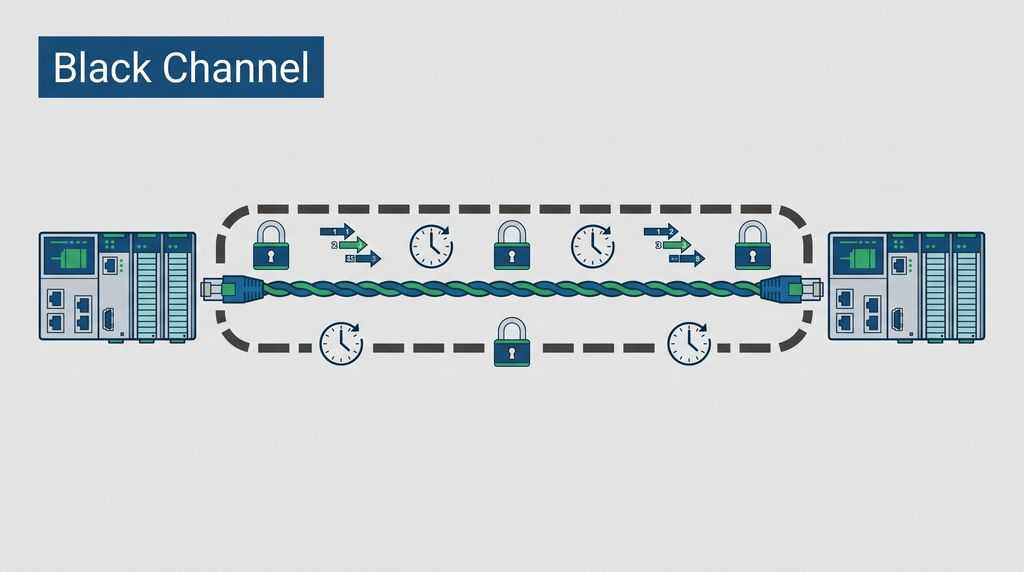

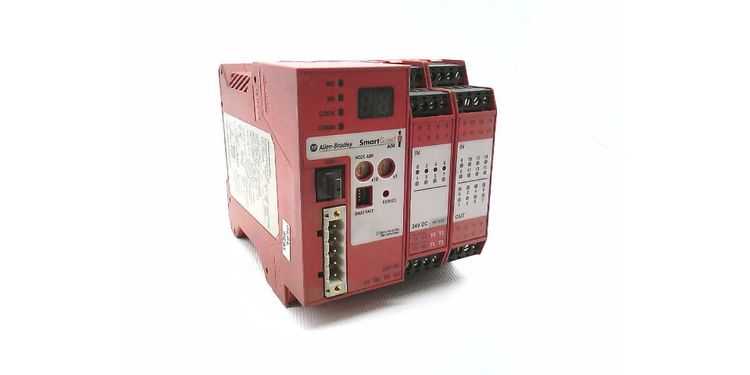

Как передаются данные по обычной сети: Black Channel

Black Channel (дословно «чёрный канал» – принцип передачи данных поверх обычной, небезопасной сети) – это способ, при котором защитные сигналы идут поверх стандартного трафика (Ethernet, PROFIBUS). Сама сеть не считается безопасной, но защиту обеспечивает протокол верхнего уровня.

Протокол	Шина	Особенности
PROFIsafe	PROFIBUS / PROFINET	Сквозная нумерация пакетов, временные метки, CRC, F-адреса
FSoE (Safety over EtherCAT – безопасность поверх EtherCAT)	EtherCAT	Контроль времени отклика, watchdog, CRC
CIP Safety (Common Industrial Protocol Safety – безопасность в промышленном протоколе)	EtherNet/IP, DeviceNet	CRC, тайм-аут, идентификатор соединения

Ключевые механизмы:

• Сквозная нумерация пакетов – потеря или дублирование пакета обнаруживается сразу.
• Time-out monitoring (контроль тайм-аута) – если пакет не пришёл за заданное время, система уходит в защитное состояние.
• CRC – контрольная сумма кадра.
• Адреса источника и получателя – уникальные адреса устройств, задаются DIP-переключателями или в инженерной среде.

Время реакции: для большинства контуров оно не превышает 10 – 30 мс, что складывается из времени срабатывания датчика, времени цикла F-PLC, времени передачи по шине и времени срабатывания актуатора.

Инженерный пример. На участке с восемью осями роботов и PROFIsafe-обменом время реакции контура E-Stop удалось уложить в 18 мс только за счёт сокращения времени цикла F-PLC и перехода на PROFINET IRT. На стандартном PROFIBUS тот же контур давал 45 мс и не проходил по требованиям PL e.

Какие преимущества даёт такой контроллер?

• Снижение травматизма: мгновенный отклик при опасных ситуациях.
• Сокращение простоев: интеллектуальная диагностика и локализация ошибок.
• Соблюдение стандартов: помогает проходить надзорные проверки и получать сертификаты.
• Упрощение архитектуры: защита встроена в контроллер, снижая сложность схем.

С какими сложностями сталкиваются при внедрении?

• Интеграция с существующей сетью. Решение: используйте производителей и модули, протестированные вместе – они стандартизированы и совместимы.
• Повышенные затраты на внедрение. Решение: TCO-расчёт (Total Cost of Ownership – расчёт общей стоимости владения) позволяет учесть экономию на снижении простоев и штрафов.
• Требования по регулярному тестированию. Решение: автоматизированные функции периодического самотестирования внутри контроллера снижают затраты на обслуживание.

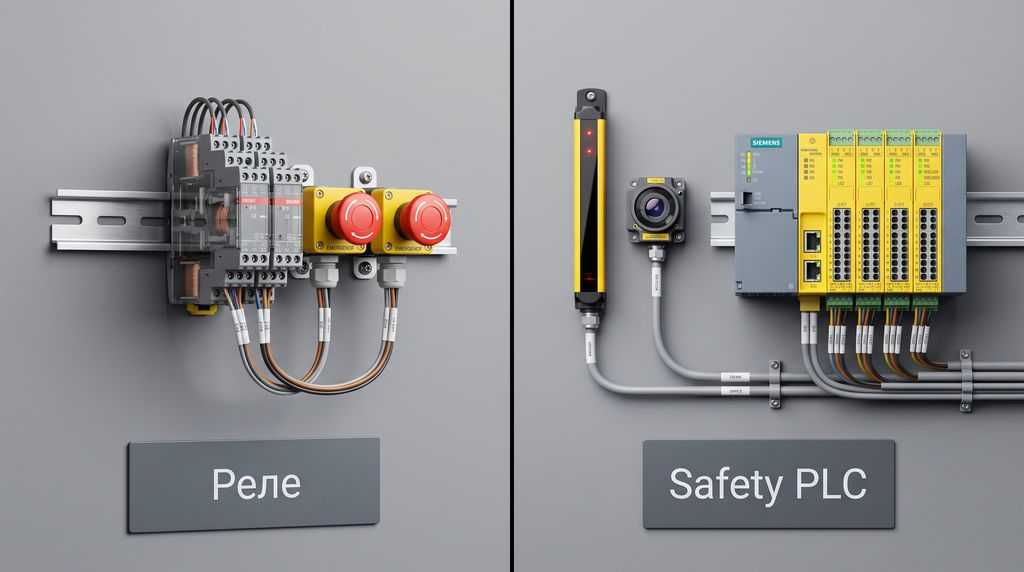

Когда достаточно реле, а когда нужен программируемый контроллер?

Критерий	Реле защиты	Программируемый контроллер
Сколько цепей тянет	Не больше 4 – 6	От 6 и выше, без практического потолка
Световые завесы и сканеры	Подключаются, но без гибкой логики	Полноценная обработка и диагностика
Блокировки с контролем закрытия дверей	Простейшие схемы	Гибкая логика с диагностикой
Обмен по защитной шине	Отсутствует	PROFIsafe, FSoE, CIP Safety
Поиск неисправности	Ручной, по цепочке	Онлайн-диагностика в инженерной среде
Цена при одной-двух кнопках E-Stop	Минимальная	Избыточная
Цена при 10+ цепях	Линейно растёт	Снижается за счёт монтажа и диагностики

Практическое правило:

• Одна-две кнопки аварийного останова, изолированный станок → электромеханические реле (Pilz PNOZ, Schmersal, ABB Jokab).
• Более 4 – 6 цепей, световые завесы, сканеры, обмен по шине, необходимость диагностики → программируемый контроллер.
• «Паутина» из десятков реле без возможности локализации ошибки – верный признак, что нужен F-PLC.

Инженерный пример. На изолированном станке с одной кнопкой аварийного останова и одним концевым выключателем двери установка F-PLC не окупается: стоимость реле Pilz PNOZ здесь в 6 – 8 раз ниже, а требуемый PL d достигается без избыточности.

Как правильно работать с такими контроллерами: рекомендации

• Отталкивайтесь от требуемого уровня, а не от цены: сначала определяется необходимый уровень защиты, и только потом подбирается оборудование, способное его обеспечить.
• Документируйте логику: храните версии кода и процедуру изменений для аудита.
• Тестируйте регулярно: симулируйте аварии при вводе в эксплуатацию и в процессе работы.
• Обучайте персонал: операторы и обслуживающие должны понимать порядок действий при авариях и сбоях.

Какие технологии определяют будущее контроллеров защиты?

• Безопасный Edge-to-Cloud мониторинг (мониторинг от периферии до облака). Передача данных в облако для аналитики и предиктивного контроля.
• ИИ для прогнозирования сбоев. Модели машинного обучения предсказывают отказ с учётом поведения и состояния системы.
• Модульные и plug-and-play системы (подключил и работай). Упрощённая интеграция в существующие линии (brownfield – действующие производства) и настройка на местах.

Как обслуживать и ремонтировать такое оборудование?

Чек-лист:

• Замена модулей ввода/вывода – только на сертифицированные аналоги с теми же паспортными показателями надёжности.
• Настройка адресов источника и получателя – через DIP-переключатели или инженерную среду, с фиксацией в журнале.
• Валидация прошивки – проверка контрольной суммы проекта, вход под паролем администратора.
• Повторная функциональная валидация защитного контура – оформляется протоколом испытаний.
• Сброс аварийных блокировок – только после устранения причины и ручного подтверждения (Manual Restart – ручной перезапуск).

Таблица типовых ошибок диагностики:

Симптом	Вероятная причина	Действие
«Discrepancy error» на F-DI (ошибка рассогласования каналов)	Износ одного из контактов двухканальной кнопки E-Stop, разное время срабатывания	Проверить оба канала, заменить кнопку
«Passivation of module» (перевод модуля в пассивное состояние)	Внешняя помеха, КЗ на питание при Dark Test, потеря пакетов PROFIsafe	Проверить монтаж, экранирование, целостность шины
Не совпадает контрольная сумма проекта	Запуск изменённого кода без авторизованной компиляции	Выполнить компиляцию под паролем администратора

Важно: неквалифицированное вмешательство в плату F-IO или процессорный блок с отклонением от заводских параметров лишает модуль подтверждённого уровня. Такой узел становится юридически и технически опасным для эксплуатации.

Если требуется восстановить не только контроллер, но и общепромышленную схемотехнику с сохранением данных и прошивок – см. комплексный ремонт ПЛК и промышленных контроллеров: разбор схемотехники и регламентов.

Инженерный пример. На одном из производств после замены сгоревшего модуля вывода подрядчик не выполнил повторную валидацию – при проверке Ростехнадзора контур не прошёл по документам, и линию остановили на три дня до оформления протокола.

Как организовать цепи E-Stop и пульты управления?

Правильная организация цепей аварийного останова и кнопок подтверждения готовности (Deadman Switch – кнопка «кнопка аварийного останова с функцией контроля оператора») – отдельная инженерная задача, напрямую влияющая на достигаемый уровень. Подробнее – в статье комплексный ремонт промышленных пультов управления: организация цепей E-Stop и кнопок подтверждения готовности.

Услуги X Prom Support: ремонт, внедрение и сопровождение

В условиях российской промышленности – задержки логистики, дефицит важных компонентов – важно иметь надёжного партнёра.

Компания X Prom Support предлагает:

• ремонт промышленной электроники, включая контроллеры с функциями защиты и серийные ПЛК;
• монтаж и интеграцию схем логики;
• настройку, обновление прошивки и программирование сертифицированных блоков;
• сервисное сопровождение и техническую поддержку уже внедрённых систем.

В опасных автоматизированных системах именно такой контроллер становится ключевым элементом защиты людей и оборудования: он обеспечивает отказоустойчивость, непрерывную диагностику и документально подтверждённое соответствие нормативным требованиям.

Нужно подобрать Safety PLC, внедрить его в существующую линию или восстановить вышедший из строя модуль?

Обращайтесь в X Prom Support – профессиональные решения, надёжность и эффект долгосрочной экономии.

Как выполняются требования технического регламента о безопасности машин и оборудования (ТР ТС 010/2011) и как вести журналы проверок защитных блокировок – разобрано в статье техническое обслуживание оборудования: нормативная база.

FAQ

Чем Safety PLC отличается от обычного ПЛК?
Такой контроллер работает не одним потоком, а несколькими независимыми ветвями. Каждая выполняет ту же программу, а результаты сравниваются. При малейшем расхождении устройство не пытается выяснить причину, а сразу переводит оборудование в защитное состояние. Обычный контроллер так не умеет: при сбое он либо продолжает работу, либо останавливается, но без гарантии защиты.

Что такое SIL и PL и чем они отличаются?
SIL – это вероятность, с которой контур может опасно отказать за час работы. PL – это оценка того, из каких компонентов собран контур и насколько хорошо он себя проверяет. Первый показатель вводится процессным стандартом, второй – машинным. Подробный разбор – в разделе «Как соотносятся SIL и PL» выше.

Когда достаточно реле, а когда нужен программируемый контроллер?
Для изолированного станка с одной-двумя кнопками аварийного останова хватит электромеханических реле. Когда цепей больше четырёх-шести, появляются световые завесы, сканеры или блокировки с контролем закрытия – без программируемого контроллера уже не обойтись.

Как данные передаются по обычной сети Ethernet?
Работает принцип «чёрного канала»: сама сеть может быть обычной, а защиту обеспечивает протокол верхнего уровня – PROFIsafe, FSoE или CIP Safety. Он добавляет к кадрам сквозную нумерацию, временные метки, контроль тайм-аута и контрольную сумму. Если пакет потерян, продублирован или опоздал, система немедленно переходит в защитное состояние.

Можно ли отремонтировать модуль самостоятельно?
Самостоятельное вмешательство в плату F-IO или процессорный блок с отклонением от заводских параметров лишает модуль подтверждённого уровня. Такой узел становится юридически и технически опасным. Замена допускается только на сертифицированный аналог с теми же паспортными показателями надёжности, с повторной валидацией защитного контура и оформлением протокола.
