Ремонт взрывозащищенного оборудования (Ex): требования к герметизации и искробезопасным цепям

Взрывозащищенное оборудование (Ex) – это специальная категория промышленной электроники и силовых машин, от надежности которых напрямую зависят жизни людей и экологическая безопасность производственных объектов. Они эксплуатируются на нефтегазовых месторождениях, химических заводах, АГЗУ, НПЗ, фармпредприятиях и газораспределительных станциях – везде, где присутствуют взрывоопасные смеси газов, паров или пыли с воздухом.

Любые восстановительные работы в отношении устройств с маркировкой Ex кардинально отличаются от ремонта общепромышленного оборудования. Это не просто кустарная замена выгоревших конденсаторов и пропайка дорожек печатных плат. Ремонт Ex-аппаратуры регламентируется жесткими нормативно-техническими стандартами (включая ГОСТ IEC 60079-19) и требует комплексного соблюдения профильных требований: восстановления геометрии взрывонепроницаемых зазоров, сохранения параметров искробезопасных цепей, правильного выбора полимерных компаундов и полной сохранности маркировки. Нарушение хотя бы одного элемента лишает оборудование статуса взрывозащищенности и превращает его в источник катастрофической угрозы.

В этой статье инженеры сервисного центра «Икс Пром Суппорт» детально разберут ключевые стандарты ремонта Ex-устройств, принципы восстановления искробезопасных линий, методы герметизации взрывонепроницаемых оболочек и порядок сохранения легитимной сертификации. Если ваш объект нуждается в восстановлении взрывозащищенных частотных преобразователей, плат управления или датчиков, наши специалисты выполнят качественный ремонт Ex-оборудования с выдачей необходимых протоколов.

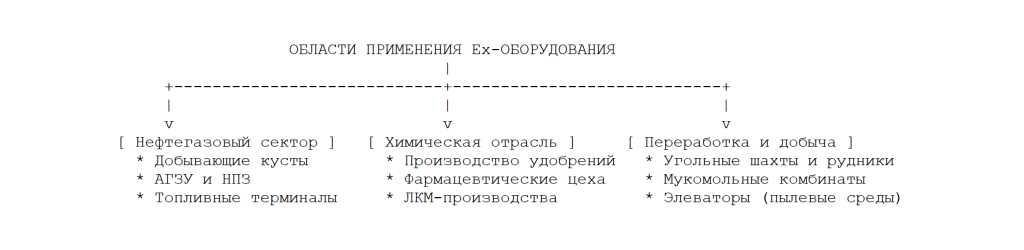

Что такое Ex-оборудование и где оно применяется

Взрывозащищенное электрооборудование – это технические устройства, в конструкции которых предусмотрены конструктивные меры по предотвращению воспламенения окружающей взрывоопасной среды от воздействия электрических искр, дуги или нагретых поверхностей.

В Ex-исполнении выпускается обширная номенклатура промышленной автоматики:

• Частотные преобразователи и устройства плавного пуска в сертифицированных оболочках.
• Электродвигатели, насосные агрегаты и вентиляционные установки.
• Программируемые логические контроллеры (ПЛК), блоки питания и барьеры искрозащиты.
• КИПиА: датчики давления, температуры, расходомеры и газоанализаторы.
• Посты управления, коммутационные коробки и осветительные приборы.

Искробезопасная цепь (Ex i): принципы функционирования и нюансы ремонта

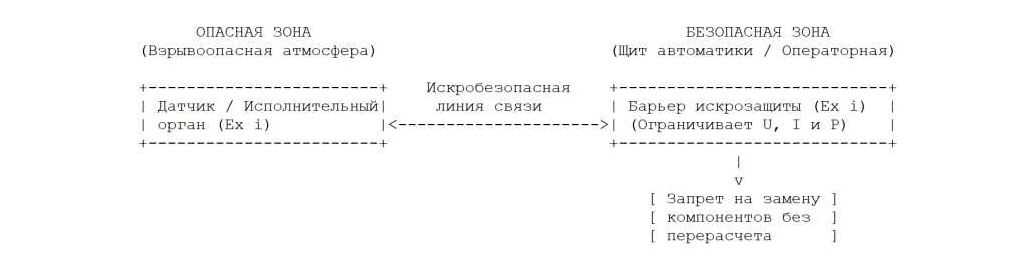

Искробезопасная электрическая цепь (вид защиты Ex i) устроена таким образом, что электрическая энергия (искра или тепловой эффект), выделяемая в нормальном режиме работы или при определенном типе повреждений, не способна вызвать воспламенение конкретной газовой среды.

Главные правила ремонта цепей Ex i:

• Строгое соответствие номиналов: Запрещено изменять электрические параметры схемы (R, C, L). Даже незначительное увеличение емкости конденсатора или индуктивности катушки приводит к накоплению энергии, достаточной для пробоя и воспламенения среды.
• Применение сертифицированных элементов: Замена защитных стабилитронов, токоограничительных резисторов и быстродействующих предохранителей разрешена только на компоненты, полностью идентичные оригинальным по даташиту производителя.
• Сохранение пути утечки и зазоров: На печатных платах барьеров искробезопасности строго выдерживаются нормируемые расстояния по поверхности изоляции между искроопасными и искробезопасными цепями. Проведение кустарной перемычки проводом при ремонте платы категорически недопустимо.

Требования к герметизации и взрывонепроницаемым оболочкам

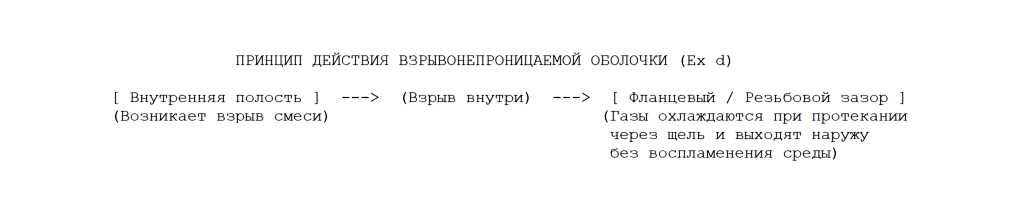

Конструктивно защита может обеспечиваться несколькими ключевыми методами. Наиболее распространенный в силовой автоматике – взрывонепроницаемая оболочка (Ex d).

Ключевые требования при ремонте оболочек Ex d, Ex e, Ex m:

• Взрывонепроницаемые зазоры (Ex d): При разборке и сборке взрывонепроницаемых корпусов критически важно не повредить приваливаемые фланцевые поверхности и резьбовые сопряжения. Наличие царапин, забоин или коррозии на плоскостях взрывозащиты недопустимо. Ширина и величина зазора регулируются ГОСТом с точностью до сотых долей миллиметра.
• Эластомерные уплотнения (Ex e, Ex p): Категорически запрещено повторно использовать поврежденные или потерявшие эластичность прокладки. Применяются специализированные силиконовые или витоновые уплотнители, устойчивые к химическим агентам и температурным режимам.
• Герметизация компаундом (Ex m): При повреждении элементов, залитых герметизирующим компаундом, локальный ремонт не выполняется – производится полная замена функционального модуля с заводской заливкой.

При выполнении работ с силовой частью взрывозащищенной автоматики может потребоваться профильная диагностика компонентов, подробнее про которую написано в статье про то, как проверить IGBT-модуль мультиметром и осциллографом.

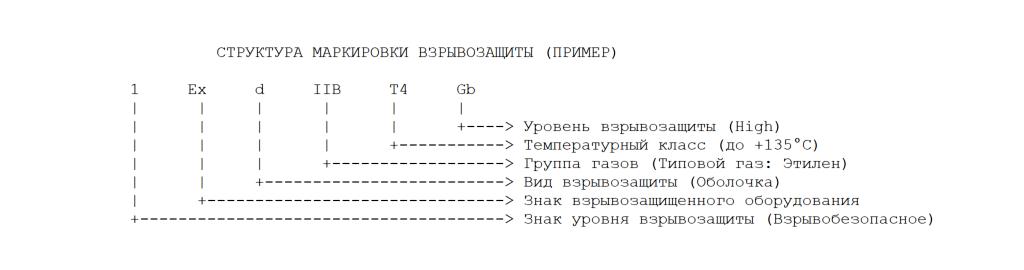

Расшифровка маркировки Ex: сохранение класса взрывозащиты

Каждое взрывозащищенное устройство оснащается маркировочной табличкой (шильдиком), содержащей исчерпывающие данные о границах его безопасного применения.

Элементы маркировки:

• Группы оборудования:
  • Группа I: Рудничное оборудование, предназначенное для шахт, опасных по метану.
  • Группа II: Оборудование для применения в условиях возможного образования газовых взрывоопасных сред (подгруппы IIA, IIB, IIC).
  • Группа III: Оборудование для работы в условиях взрывоопасных пылевых сред (IIIA, IIIB, IIIC).

• Температурные классы (T1 – T6): Определяют предельно допустимую температуру поверхностей оборудования. Класс T6 устанавливает ограничение температуры поверхности до +85°C, а T4 – до +135°C. При ремонте силовых узлов нельзя менять теплоотводы на компоненты с меньшей площадью рассеивания, чтобы не нарушить температурный класс.

Сводная таблица видов Ex-защиты и регламента их ремонта

Вид защиты	Обозначение	Принцип защиты	Допустимые ремонтные операции
Взрывонепроницаемая оболочка	Ex d	Задержание взрыва внутри корпуса и охлаждение продуктов горения в зазорах	Контроль и шлифовка сопрягаемых фланцев, замена кабельных вводов, восстановление резьб
Искробезопасная цепь	Ex i	Ограничение электрической и тепловой энергии цепи ниже порога воспламенения	Замена радиоэлементов строго на идентичные, проверка барьеров, контроль изоляционных зазоров
Повышенная защита	Ex e	Исключение искрения, дуг и опасных нагревов в нормальном режиме	Замена клеммников на сертифицированные, проверка моментов затяжки, замена IP-уплотнений
Заливка компаундом	Ex m	Постоянная изоляция потенциальных источников искрения полимером	Локальный ремонт запрещен. Выполняется блочная замена модуля целиком
Заполнение под давлением	Ex p	Подача защитного инертного газа под избыточным давлением	Ремонт пневматических клапанов, замена датчиков давления, восстановление уплотнений

Требования к исполнителю: кто имеет право выполнять ремонт

Ремонт взрывозащищенного оборудования – это область высокой юридической и технической ответственности.

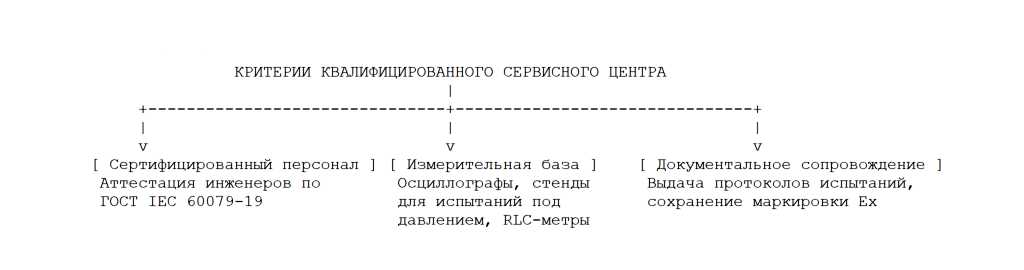

Ключевые требования к сервисной организации:

• Аттестация специалистов: Инженерно-технический персонал должен пройти специализированное обучение и иметь действующие удостоверения на право ремонта Ex-оборудования.
• Технологическая оснащенность: Наличие профильного стендового оборудования для проведения гидравлических/пневматических испытаний оболочек, микроомметров, мегаомметров и систем проверки искробезопасных линий.
• Система менеджмента качества: Ведение журналов дефектовки и выдача официального Протокола ремонтных испытаний, подтверждающего сохранение взрывозащитных свойств.

Самовольное вмешательство непрофильных специалистов приводит к полной аннулированию заводского сертификата соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

Пошаговый алгоритм выполнения ремонта

• Входная диагностика и анализ маркировки:
  • Оценка класса зоны и параметров Ex-защиты по шильдику,
  • Проверка целостности внешнего корпуса и клеммных вводов.

• Разборка и дефектовка узлов:
  • Контроль геометрии взрывозащитных приваливаемых поверхностей,
  • Оценка состояния изоляции обмоток и радиокомпонентов.

• Компонентный ремонт и восстановление:
  • Замена электронных компонентов на аналоги с идентичным допуском,
  • Восстановление изоляционных барьеров и замена прокладок.

• Сборка и испытания:
  • Затяжка сопряжений нормируемым моментом динамометрическим ключом,
  • Проведение испытаний изоляции и герметичности.

• Финальный контроль и оформление документации:
  • Нанесение ремонтного знака (согласно ГОСТ IEC 60079-19),
  • Выдача протокола испытаний заказчику.

Если в процессе эксплуатации силового блока частотника произошел сбой из-за монтажных недочетов, рекомендуем изучить материалы про типовые ошибки монтажа частотного преобразователя.

Чек-лист приемки Ex-оборудования после ремонта

Данный чек-лист предназначен для инженеров служб КИПиА, главных энергетиков и специалистов ОГЭ при приемке Ex-устройств из ремонта:

1. ПРОВЕРКА ВНЕШНЕГО СОСТОЯНИЯ И ОБОЛОЧКИ

• Отсутствуют механические повреждения, трещины и сколы на корпусе.
• Взрывонепроницаемые поверхности (фланцы) не имеют забоин и ржавчины.
• Все болты корпуса затянуты с надлежащим усилием, гроверы на месте.
• Установлены новые оригинальные уплотнительные прокладки.

2. ПРОВЕРКА КАБЕЛЬНЫХ ВВОДОВ И КЛЕММНИКОВ

• Кабельные вводы соответствуют категории взрывозащиты устройства.
• Уплотнительные кольца в кабельных вводах сжаты без перекосов.
• Неиспользуемые кабельные отверстия заглушены Ex-заглушками.

3. ПРОВЕРКА ЭЛЕКТРИЧЕСКИХ ПАРАМЕТРОВ И ИСКРОБЕЗОПАСНОСТИ

• Сопротивление изоляции обмоток/цепей соответствует нормативам.
• Параметры искробезопасных цепей (U_o, I_o, C_i, L_i) соответствуют паспорту.
• Контур заземления (внутренний и внешний) непрерывен, R_земли < 0.1 Ом.

4. ПРОВЕРКА МАРКИРОВКИ И ДОКУМЕНТАЦИИ

• Маркировка Ex читаема, не повреждена и соответствует паспорту.
• Нанесен ремонтный знак (согласно стандарту IEC 60079-19).
• В наличии официальный Протокол ремонта и испытаний от сервиса.

Практический кейс: Восстановление Ex-частотника с АГЗУ

Объект: Автоматизированная групповая замерная установка (АГЗУ) на месторождении в Тюменской области.

Инцидент: Произошел аварийный останов частотного преобразователя насоса откачки в закрытом блоке с маркировкой взрывозащиты 1Ex d IIB T4 Gb. Диагностика показала пробой силового IGBT-модуля и выгорание платы драйверов. Непосредственная закупка нового взрывозащищенного частотника в сборе потребовала бы более 4 недель ожидания поставок.

+-----------------------------------------------------------------+
                   Разбор восстановительного процесса
+-----------------------------------------------------------------+
 1. Экспресс-доставка оборудования в инженерный центр X-SPT.
 2. Дефектовка: корпус Ex d не пострадал, но уплотнительная
    поверхность имела следы поверхностной окислительной пленки.
 3. Инженеры выполнили замену силовой части на сертифицированный
    IGBT-модуль с идентичными тепловыми характеристиками.
 4. Проведена микрошлифовка взрывонепроницаемых фланцев, замена
    всех витоновых уплотнителей и кабельных вводов.
 5. Проведены стендовые испытания: проверка изоляции, расчет
    теплового режима (класс T4) и проверка на герметичность.
+-----------------------------------------------------------------+

Результат: Частотный преобразователь возвращен на объект через 4 дня. Устройство введено в эксплуатацию с предоставлением полного пакета документации и сохраненным статусом взрывозащиты. Заказчик сэкономил свыше 600 000 рублей по сравнению с покупкой нового Ex-блока.

Для предотвращения проблем с силовым электропитанием на подобных опасных объектах полезно своевременно учитывать влияние качества электропитания на ресурс электроники.

Профессиональный ремонт Ex-оборудования в центре «Икс Пром Суппорт»

Восстановление взрывозащищенной автоматики требует фундаментальных знаний силовой электроники и строгого соблюдения норм промышленной безопасности. Ошибки здесь недопустимы.

Инженерный центр «Икс Пром Суппорт» (X-SPT) производит квалифицированный ремонт Ex-оборудования любой сложности:

• Компонентный ремонт силовых блоков: Частотные преобразователи, УПП и блоки питания в исполнении Ex d, Ex e.
• Восстановление КИПиА и ПЛК: Ремонт плат управления, контроллеров и барьеров искрозащиты Ex i.
• Полный контроль взрывозащиты: Восстановление взрывонепроницаемых зазоров, замена специализированных прокладок, проведение испытаний на соответствие ГОСТ IEC 60079-19.
• Работа по всей России: Прием оборудования из любых регионов РФ (Москва, Тюмень, Оренбург, Сургут, Альметьевск) через транспортные компании.

Не рискуйте безопасностью вашего объекта – доверяйте Ex-оборудование профессионалам!
