Как распознать неисправность ЧП по симптомам
Преобразователь работает, но что-то не так: шумит, вибрирует, пахнет? Или встал и не включается? В этой статье – карта симптомов: что видит оператор и что это значит. Плюс – что можно сделать на месте, а когда пора вызывать сервис.
Автор: инженер X Prom Support.

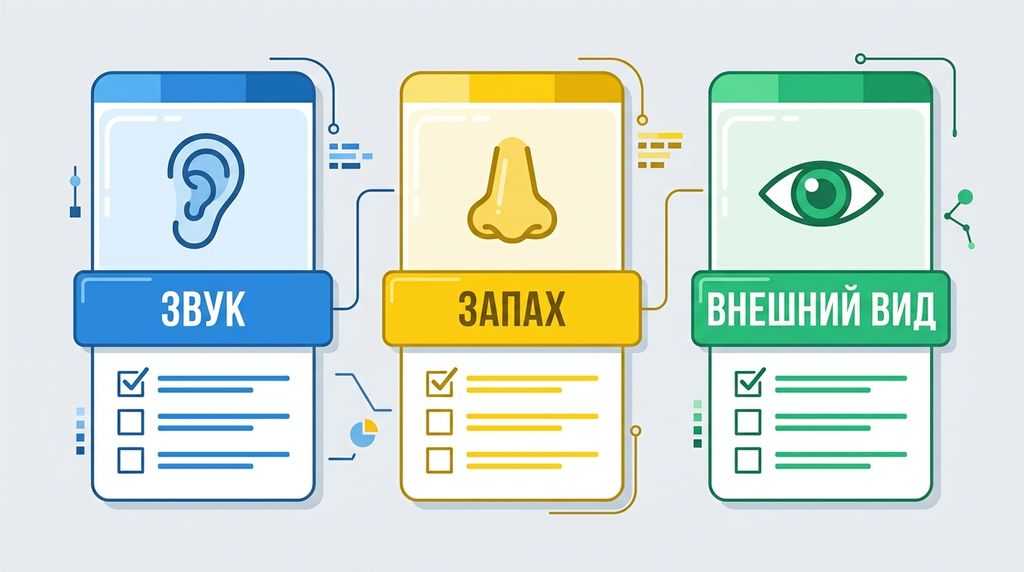

Органолептическая карта: звук, запах, внешний вид
Начинайте с того, что видно и слышно. Это бесплатно и безопасно. Базовый осмотр даёт половину информации о поломке.
Звук
Нетипичный шум указывает на износ или пробой:
- Свист дросселя. Высокая частота ШИМ или резонанс компонентов.
- Треск внутри корпуса. Коронный разряд, пробой изоляции.
- Сухой шелест кулера. Износ подшипников вентилятора.
- Гул при разгоне. Механическая проблема или срыв векторного управления.
Запах
Запах появляется раньше, чем срабатывает тепловая защита:
- Озоновый запах. Коронный разряд, электрический пробой.
- Запах горелого электролита. Кислый аромат. Высыхание или разгерметизация конденсаторов.
- Запах подгоревшей изоляции. Резкий химический запах. Перегрев клемм или кабеля.
Внешний вид
Осмотр выявляет критические повреждения:
- Вздутые конденсаторы. Крышки банок выпуклые. Деградация DC-звена.
- Помутнение защитного лака. Потемнение или пузыри. Локальный перегрев платы.
- Следы копоти на стенках. Чёрный налёт. Дуговой пробой, силовая часть повреждена.
- Подтёки электролита. Маслянистые пятна. Разрушение банок.
Физика причин – в статье «Причины неисправностей ПЧ».

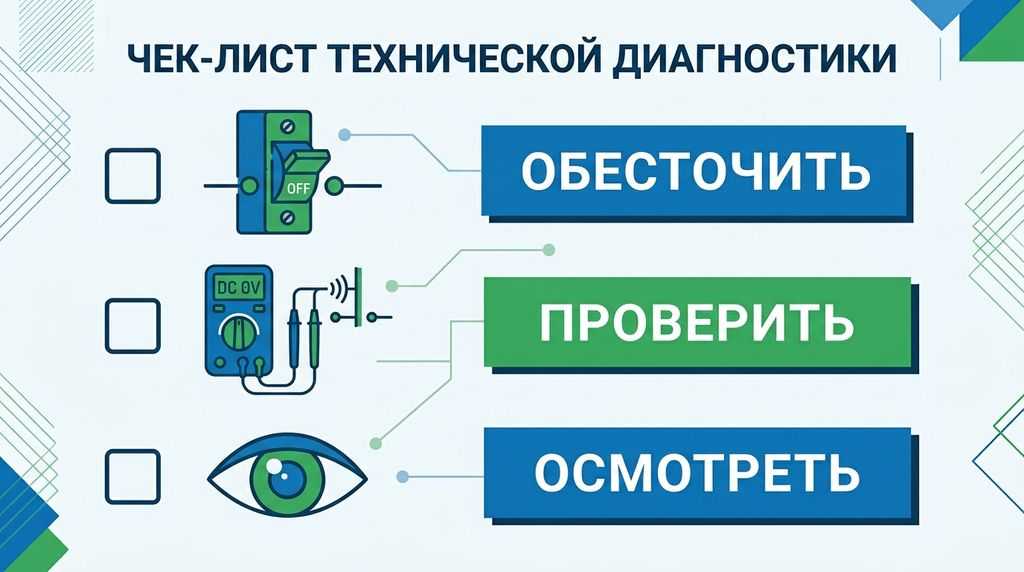

Первые 15 минут после аварии
Действия в первые минуты решают всё. Главное – не добить оборудование перезапусками.
Обесточивание
Сначала снимите напряжение:
- Отключите вводной автомат на щите.
- Вывесите табличку «Не включать! Работают люди».
- Засеките время. Нужно не менее 10 минут для разряда DC-шины.
Проверка остаточного напряжения
Не вскрывайте блок без проверки:
- Возьмите мультиметр в режиме DC 1000 В.
- Замерьте между клеммами (+) и (-).
- Вмешательство безопасно, если напряжение <36 В.
Осмотр без разборки
Оцените масштаб снаружи. Не снимайте защитные кожухи плат:
- Оцените чистоту вентиляционных решёток.
- Проверьте целостность кабелей и клемм.
- Проверьте отсутствие запаха гари из корпуса.
Общий гид по неисправностям – в статье «Неисправности ЧП: полный гид».

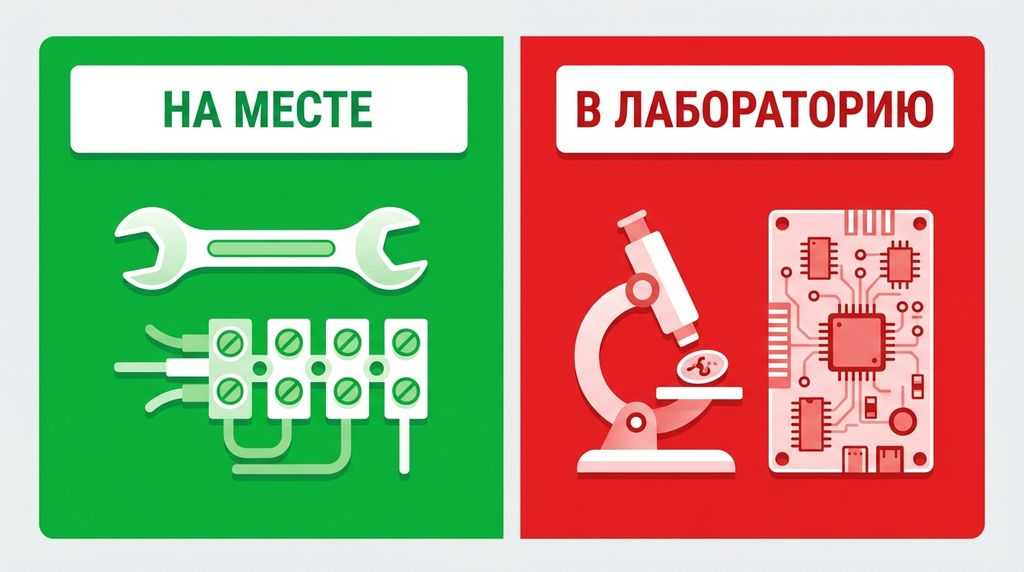

На месте или в лабораторию
Не всё можно починить в цеху. Важно понимать границу компетенций дежурного электрика.
Что можно на месте
Оперативный персонал может выполнить базовое обслуживание:
- Протяжка ослабших силовых клемм.
- Замена внешнего вентилятора охлаждения.
- Чистка воздушных фильтров и радиатора.
- Замер сопротивления изоляции кабеля.
- Перезагрузка привода после ложной аварии.
Что только в лабораторию
Сложные дефекты требуют чистой зоны и стендов:
- Любой пробой силовой части инвертора.
- Запах едкой гари изнутри корпуса.
- Системные ошибки десатурации драйверов.
- Повреждение платы управления.
- Вздутие или протечка силовых конденсаторов.
Попытка полевого ремонта платы в пыльном цеху без ESD-защиты превращает локальный дефект в фатальный.
Подробная диагностика – в статье «Диагностика частотных преобразователей».

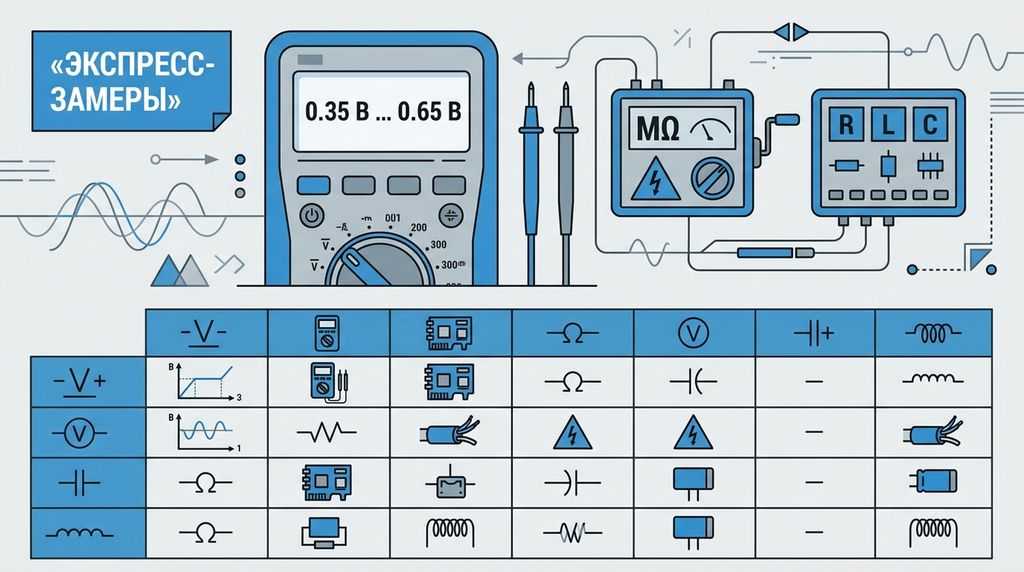

Таблица экспресс-замеров
Числовые критерии для базовых приборов:
| Что замеряем | Норма | Прибор |
|---|---|---|
| Прямое падение на диодах | 0.35-0.65 В | Мультиметр |
| Обратное падение | Бесконечность | Мультиметр |
| Сопротивление изоляции двигателя | >1-2 МОм (норма >10 МОм) | Мегаомметр |
| Асимметрия банок DC | ≤5% | RLC-метр |
ТОП-7 частых поломок – в статье «ТОП-7 неисправностей ЧП».

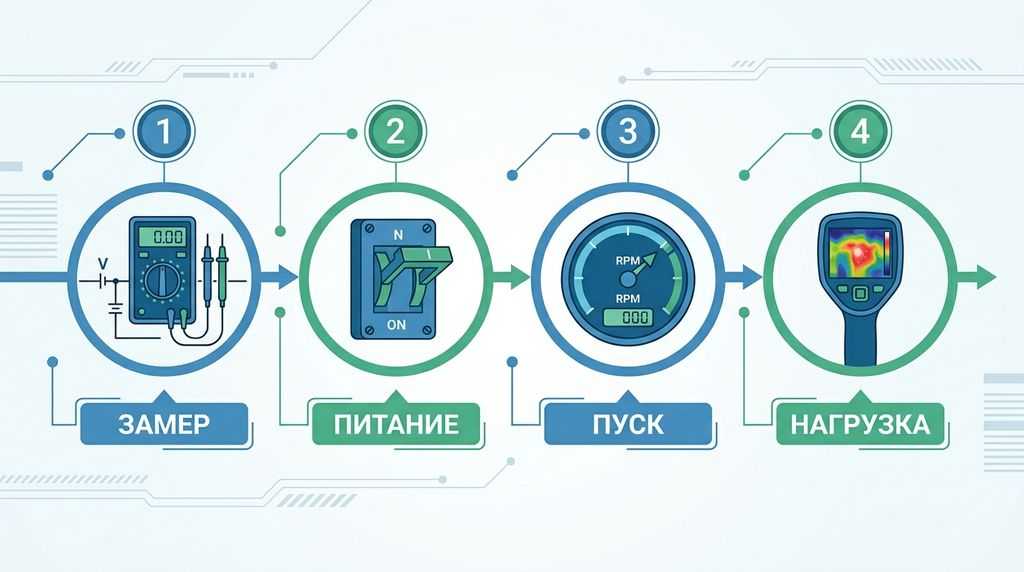

Ступенчатое включение после сбоя
Соблюдайте порядок. Он сохранит оборудование от повторного выгорания:
- Контрольный замер сопротивления линии. Убедитесь, что КЗ на линии нет.
- Включение питания без пуска. Подайте напряжение, мониторьте температуру и DC-шину.
- Пробный пуск на низкой скорости. Задайте 5-10 Гц, контролируйте токовыми клещами.
- Постепенный вывод на рабочую мощность. Скорость поднимайте малыми шагами, температуру отслеживайте тепловизором.
Прошивка и ПО при ремонте
Работа с ПО ведётся только по дампу заказчика. Свой архив прошивок мы не ведём.
- Перепрошивка – при наличии оригинального файла от клиента.
- Заблокированный код не трогаем – сохраняем текущую версию.
- Если софт писался под конкретную линию, его не меняем.
- Вендоры почти не выкладывают прошивки в публичный доступ.
Почему выбирают X Prom Support
Наш сервисный центр специализируется на промышленной электронике:
- Помогаем по телефону. Первичная диагностика по описанию симптомов.
- Компонентный ремонт. Экономия до 60% по сравнению с новым блоком.
- Диагностика в сервисе – бесплатно.
- Год гарантии. На работы и компоненты.
- Стаж инженеров от 10 лет. Икс Пром Суппорт знает слабые места линеек ПЧ.
FAQ по распознаванию неисправностей ЧП
Вопрос 1: Что делать, если ПЧ не включается?
Проверьте ввод, индикацию и предохранители. Нет индикации – ищите проблему в дежурном питании или цепи предзаряда.
Вопрос 2: Что означает запах гари из корпуса?
Пробой силовой части или перегрев. Обесточить, не вскрывать, вызвать сервис X-SPT.
Вопрос 3: Можно ли работать с вздутыми конденсаторами?
Нет. Это предвестник взрыва. Заменить до следующего включения.
Вопрос 4: Как понять, что проблема в двигателе, а не в ПЧ?
Снимите мотор с выходных клемм и включите преобразователь вхолостую. Пропала авария – ищите дефект в моторе или кабеле.
Вопрос 5: Вы ремонтируете все бренды?
Да. Работаем с Siemens, ABB, Danfoss, Schneider, Веспер, IDS Drive и другими марками.
Вопрос 6: Вы работаете с юридическими лицами?
Да. Договор, акт, счёт-фактура. НДС и УСН.
