ТОП-7 неисправностей ЧП: статистика сервиса

Что ломается в частотных преобразователях чаще всего? Мы собрали статистику сервисного центра за несколько лет. В этой статье – рейтинг из 7 самых частых отказов. Проценты обращений, причины и что делать.

Автор: инженер X Prom Support.

Как мы считали

Рейтинг основан на реальной статистике обращений. Сервисный центр ежедневно принимает промышленную электронику – картина объективная.

Что учитывали

• Количество обращений по каждой категории.
• Повторные отказы после неквалифицированного ремонта.
• Случаи, когда восстановление было невозможно.

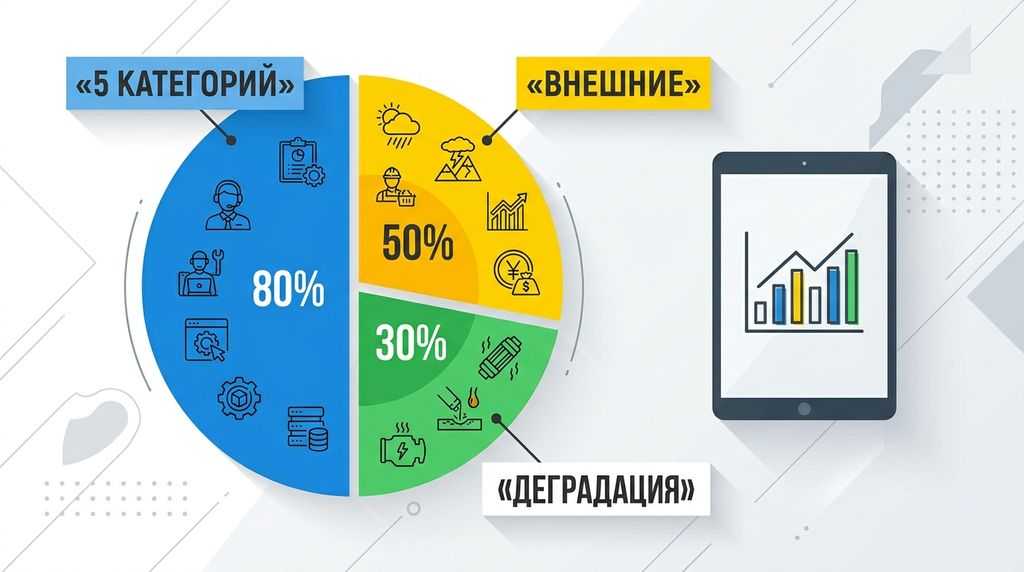

Что видно из статистики

• 80% отказов связаны с пятью категориями.
• Половина обращений – следствие внешних причин.
• Треть поломок – естественная деградация компонентов.

Базовый обзор всех проблем – в статье «Неисправности ЧП: полный гид».

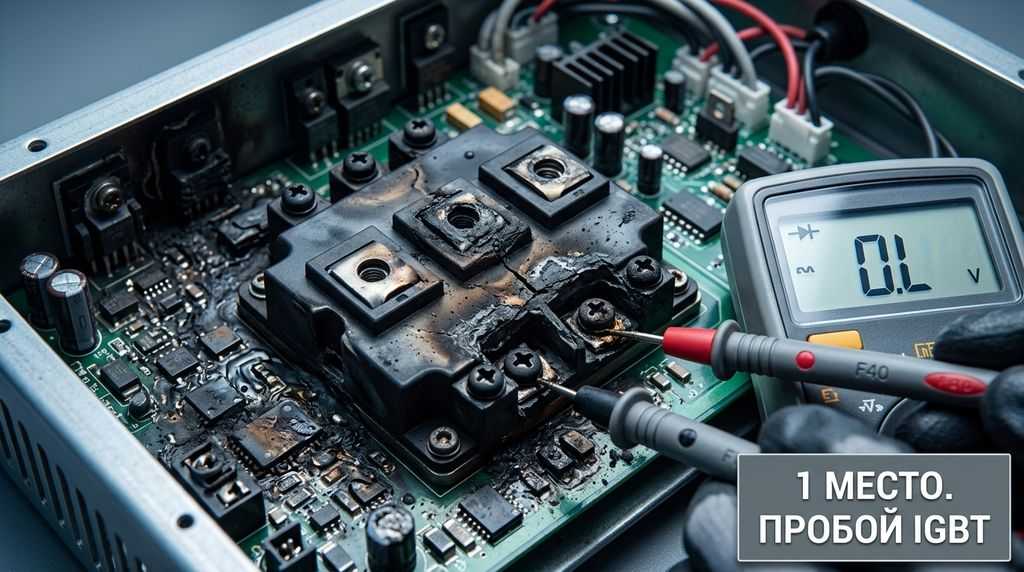

1 место. Пробой силового каскада (IGBT / диодный мост)

Самая частая и самая дорогая неисправность.

Что происходит

• Сквозной ток плеча инвертора.
• Лавинный пробой при перенапряжении сети.
• Деградация термопасты → перегрев → тепловой пробой кристалла.

Как распознать

• Ошибка OC или SC.
• Запах гари из вентиляционных отверстий.
• Следы копоти на плате.

Что делать

• Строгий запрет повторного пуска.
• Прозвонка клемм U, V, W относительно шин (+) и (-).
• Компонентный ремонт с заменой драйверной обвязки.

Физика процессов – в статье «Причины неисправностей ПЧ».

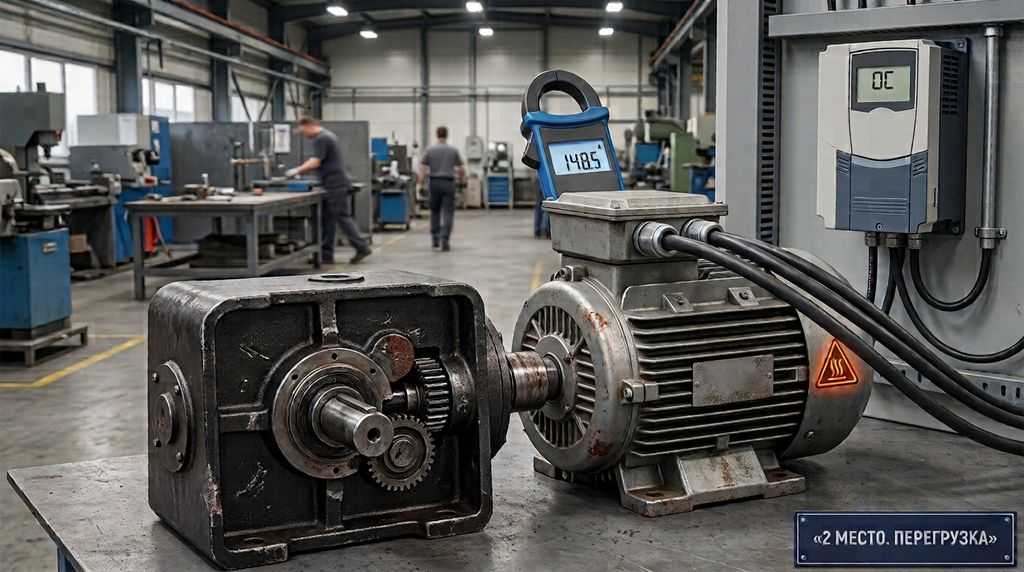

2 место. Перегрузка по току (OC)

Вторая по частоте, но часто решается без паяльника.

Что происходит

• Механический клин редуктора.
• Межвитковое замыкание обмоток двигателя.
• Уход нуля датчиков Холла.

Как распознать

• Ошибка OC при разгоне или под нагрузкой.
• Сильный гул двигателя.
• Нагрев питающего кабеля.

Что делать

• Отключить двигатель, запустить ПЧ вхолостую на 10 Гц.
• Проверить механику и изоляцию мотора.
• При внутреннем дефекте – лабораторный ремонт.

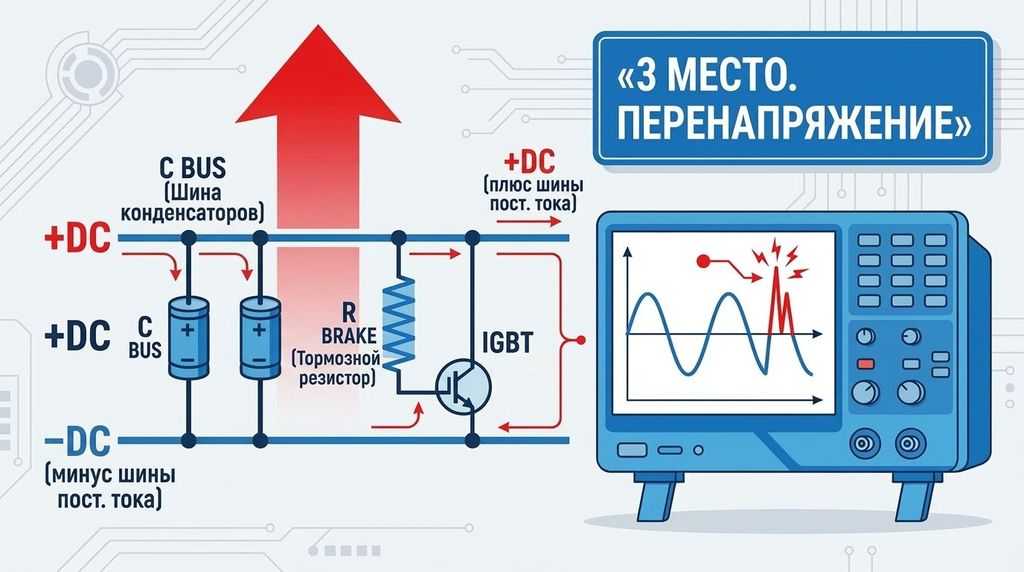

3 место. Перенапряжение DC-шины (OV)

Типично для приводов с высокой инерцией.

Что происходит

• Слишком быстрый останов массивной нагрузки.
• Обрыв тормозного резистора.
• Тепловой пробой ключа чоппера.

Как распознать

• Ошибка OV при торможении.
• Перегрев тормозного резистора.
• Щелчки в цепи чоппера.

Что делать

• Увеличить время замедления.
• Проверить сопротивление тормозного резистора.
• Заменить чоппер при пробое ключа.

4 место. Просадка напряжения (UV)

Часто связана с качеством питающей сети.

Что происходит

• Просадка промышленной сети.
• Обрыв фазы на входе.
• Выгорание резистора цепи предзаряда.

Как распознать

• Ошибка UV под рабочей нагрузкой.
• Просадка напряжения DC-шины.
• Нагрев вводных клемм.

Что делать

• Проверить качество питания сетевым анализатором.
• Заменить предзарядную цепь.
• Оценить состояние электролитических конденсаторов.

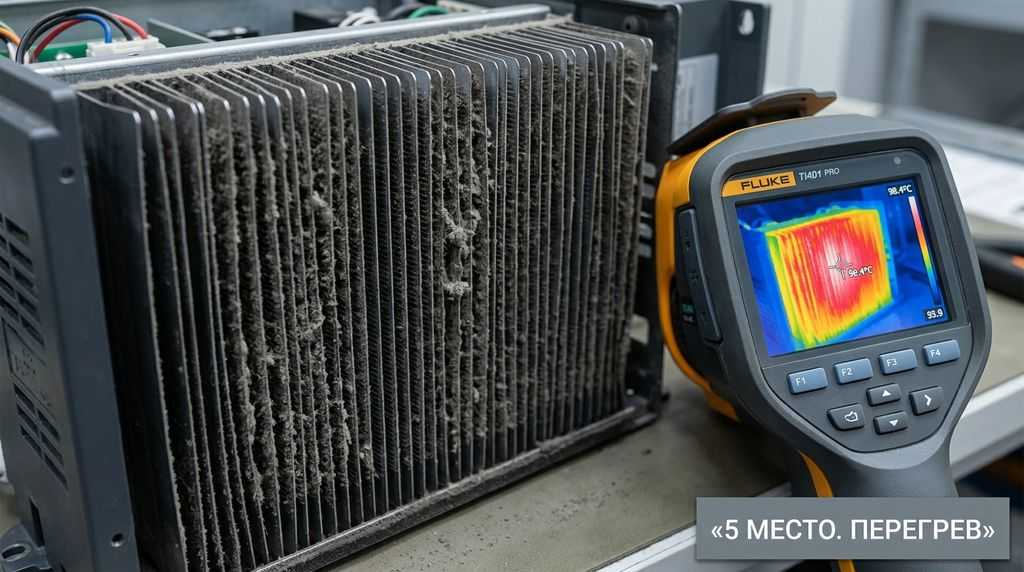

5 место. Перегрев (OH)

Одна из немногих неисправностей, которую можно предотвратить.

Что происходит

• Радиатор забит цеховой пылью.
• Износ подшипников вентилятора.
• Высыхание термопасты.

Как распознать

• Ошибка OH при нормальной нагрузке.
• Температура радиатора выше 70 °C.
• Громкий сухой шум вентилятора.

Что делать

• Продуть радиатор сжатым воздухом.
• Заменить кулер.
• Заменить высохшую термопасту.

Правила ухода – в статье «Обслуживание частотных преобразователей».

6 место. Отказ блока питания SMPS

При этой поломке преобразователь полностью мёртв.

Что происходит

• Пробой ШИМ-контроллера дежурного питания.
• Обрыв высокоомного пускового резистора.
• Высыхание фильтрующих конденсаторов SMPS.

Как распознать

• Нет индикации на дисплее.
• Тихие ритмичные щелчки в блоке питания.
• Аномальный нагрев элементов SMPS.

Что делать

• Проверить шины +5, +3.3, ±15, +24 В.
• Заменить повреждённые элементы.
• Требуется лабораторный ремонт.

7 место. Коммуникационный сбой

Современные ПЧ работают в единой сети. Ошибка обмена парализует линию.

Что происходит

• Отсутствие терминаторов 120 Ом.
• Обрыв экрана витой пары.
• Синфазные помехи от соседнего силового кабеля.

Как распознать

• Ошибка связи E.CE или Bus Fault.
• Периодические сбои управления.
• Проблемы с сетевой адресацией.

Что делать

• Проверить наличие и номинал терминаторов.
• Проверить целостность экрана.
• Устранить источники синфазных помех.

Больше признаков – в статье «Как распознать неисправность ЧП по симптомам».

Матрица допуска: поле или лаборатория

Место	Неисправность	Что можно сделать
Поле	UV, OC (внешние причины), OH	Проверить питание, механику, почистить
Лаборатория	Пробой IGBT, SMPS, GF	Компонентный ремонт

Попытка полевого ремонта при пробое силовой части добьёт оборудование.

Анализ предыстории (Fault Logs)

ПЧ хранят параметры в момент аварии. Инженер анализирует:

• Рабочий ток в момент сбоя.
• Напряжение на шине DC.
• Выходную частоту.
• Температуру радиатора.
• Состояние дискретных входов.

Зачем: лог помогает понять, на какой фазе произошёл сбой.

Методы анализа – в статье «Диагностика частотных преобразователей».

Метрологические нормы

Параметр	Норма	Примечание
Напряжение DC	>780-820 В	Порог срабатывания защиты
Затворы IGBT	+15 В / -5 В ±5%	Осциллограф
Разбаланс фазных токов	≤1.0%	Токовые клещи

Технологии работы с платами – в статье «Ремонт ЧП: от диагностики до пайки».

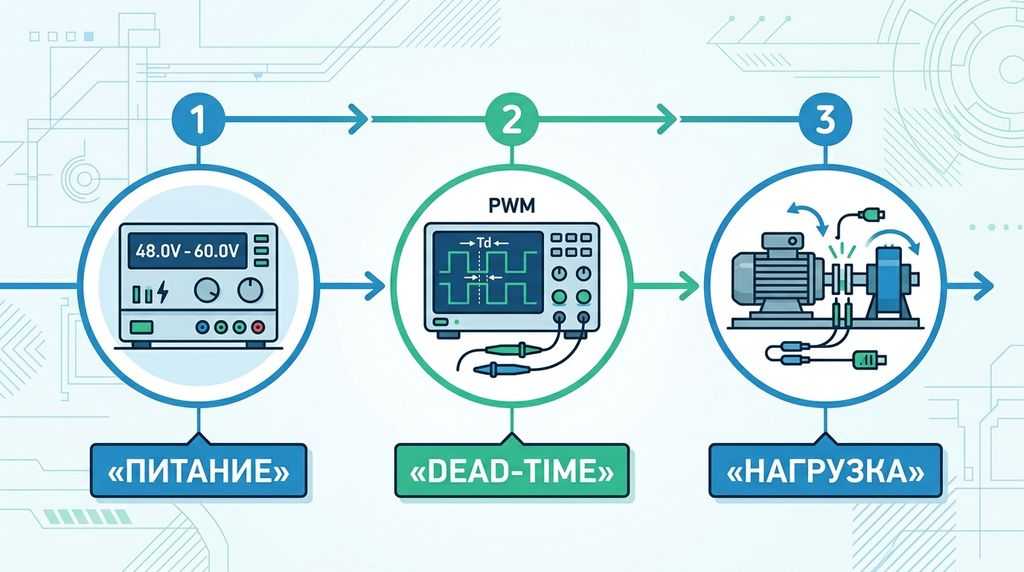

Ступенчатый тест после ремонта

Три обязательных этапа проверки:

• Питание от ЛАБ DC 48-60 В. Базовая проверка без риска.
• Проверка Dead-time осциллографом. Норма 2-4 мкс.
• Прогон под нагрузкой на стенде. Непрерывно 8-12 часов.

Прошивка и ПО при ремонте

Мы не сохраняем прошивку и ПО клиента. Исходный образ предоставляет заказчик.

• Обновление ПО – только при наличии образа от клиента.
• Если прошивка закрыта паролем – работаем с установленной версией.
• Производители редко публикуют прошивки в открытом доступе.
