Восстановление токоведущих дорожек на печатной плате: 3 проверенных метода

«Плата сгорела», «дорожка отвалилась», «контактная площадка разрушена» – такие вердикты для большинства специалистов означают длительный простой оборудования и многомиллионные убытки, а также колоссальные расходы на закупку новых комплектующих. Однако для инженеров по компонентному ремонту промышленной электроники подобная поломка – это типовая задача.

Даже при сильном локальном выгорании текстолита печатный узел в 90% случаев подлежит восстановлению. Важно лишь выбрать верную технологию ремонта: нанесение токопроводящего состава, монтаж проволочных перемычек или прецизионное наращивание медных проводников. Выбор метода зависит от величины протекающего тока, плотности монтажа и степени разрушения платы.

В этом руководстве мы детально разберем 3 профессиональных метода восстановления токоведущих дорожек на печатных платах, распишем пошаговые алгоритмы действий, приведем сравнительный анализ технологий и поделимся чек-листом контроля качества.

Если у вас нет специализированного инструмента, микроскопа или опыта микропайки – мы выполним профессиональный ремонт печатных плат в нашем сервисном центре в Москве с гарантией качества и быстрой логистикой по всей России.

Когда нужно восстанавливать дорожки?

Токоведущая дорожка представляет собой тонкую медную фольгу (стандартная толщина – 18, 35 или 70 мкм), гальванически нанесенную на диэлектрическое основание из стеклотекстолита (FR-4) и защищенную слоем паяльной маски.

Основные причины повреждения дорожек:

• Аварийный электрический пробой: Сгорание силовых ключей (IGBT, MOSFET), короткое замыкание в фильтрующих конденсаторах или импульсных трансформаторах приводит к мгновенному протеканию сверхтока и дуговому испарению меди.
• Механические воздействия: Удары, вибрации, изгибы платы, сколы или неаккуратный демонтаж компонентов с разрушением металлизации отверстий.
• Электрохимическая коррозия: Попадание влаги, СОЖ, кислотных паров или агрессивного флюса на поверхность PCB вызывает окисление и химическое разрушение проводника.
• Термический перегрев: Некачественная заводская пайка или длительная работа элемента в предельном режиме вызывают отслоение медной фольги от текстолитовой подложки.

Перед началом работ необходимо провести комплексную оценку:

• Тип цепи: Сигнальная (логика, линии передачи данных) или силовая (шины питания, истоки/стоки транзисторов).
• Токовая нагрузка: Определяет минимально допустимую площадь поперечного сечения проводника.
• Состояние диэлектрика: Произошла ли карбонизация (обугливание) FR-4 под дорожкой. Нагар проводит ток, поэтому его нужно полностью вышлифовывать.

При наличии высокой плотности компонентов или выгорании внутренних слоев рекомендуем изучить материалы о том, как выполняется диагностика КЗ на многослойной плате без схемы.

Метод №1: Токопроводящий клей

Метод основан на нанесении состава с высоким содержанием дисперсного серебра или графита. Состав формирует токопроводящий мостик поверх локального разрыва.

Когда применять:

• Поверхностные микротрещины и тонкие разрывы (до 1 – 2 мм) в сигнальных цепях.
• Восстановление гибких шлейфов, клавиатур и дорожек на подложках, чувствительных к нагреву.
• Отсутствие физического доступа для паяльного жала или невозможность применения флюсов.
• Экспресс-ремонт низковольтной электроники.

Необходимые материалы и инструменты:

• Высокочистый серебряный токопроводящий клей (например, Contact Chemie, Keller, Mechanics).
• Скальпель или прецизионный шабер.
• Препаровальная игла или зубочистка.
• Изопропиловый спирт или ультразвуковая ванночка для очистки.
• Мультиметр.

Пошаговая инструкция:

• Зачистка: Скальпелем под углом 45 градусов аккуратно снимите защитную паяльную маску с концов оборванной дорожки на 2 – 3 мм в обе стороны от разрыва до появления чистого медного блеска.
• Обезжиривание: Тщательно промойте зону изопропиловым спиртом для удаления оксидов и жировых отложений.
• Нанесение: Иглой нанесите токопроводящий клей, перекрывая разрыв и заходя на зачищенную медь. Слой должен быть равномерным, без пузырей воздуха.
• Полимеризация: Выдержите состав согласно инструкции (обычно 15 – 30 минут при комнатной температуре либо 5 минут при сушке термофеном с температурой до плюс 60 градусов).
• Контроль качества: Мультиметром в режиме измерения сопротивления проверьте целостность цепи. Величина сопротивления восстановленного участка не должна превышать 0,1 – 0,5 Ом.

Плюсы метода: Не требует термического воздействия; минимальный риск повредить соседние элементы; высокая скорость монтажа.

Минусы метода: Не подходит для силовых цепей с током более 100 мА; высокая стоимость качественных серебряных составов; низкая механическая прочность на изгиб.

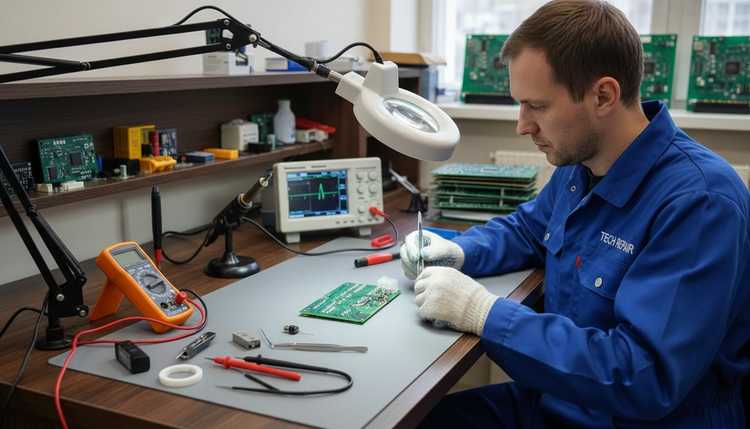

Метод №2: Пайка перемычек

Классический, наиболее надежный и востребованный в инженерной практике способ ремонта. Заключается в дублировании поврежденного участка монтажным проводом или медным эмалированным проводником.

Когда применять:

• Локальные разрывы, отслоения и выгорания сигнальных и силовых дорожек.
• Необходимость создания прочного соединения, устойчивого к вибрациям и перепадам температур.
• Ремонт цепей, работающих с токами от 0,5 до 10 Ампер.

Необходимые материалы и инструменты:

• Монтажный гибкий провод с фторопластовой изоляцией (МГТФ сечением 0,03 – 0,5 мм²) или медный эмалированный провод (ПЭВ-2).
• Паяльная станция с регулировкой температуры и тонким жалом (типа Needle или Wave).
• Качественный припой (ПОС-61, SAC305) и безотмывочный гелевый флюс (NC-559, Ersa).
• Скальпель, антистатический пинцет, кусачки.
• УФ-отверждаемый защитный лак (паяльная маска) и УФ-фонарик.

Пошаговая инструкция:

• Подготовка площадок: Зачистите защитную маску на сохранившихся участках дорожки по обе стороны от повреждения на длину 3 – 5 мм.
• Лужение: Нанесите гелевый флюс на обнаженную медь и залудите площадки припоем.
• Подготовка перемычки: Отрежьте проводник с запасом по длине, зачистите и залудите его концы. Для сложных трасс изогните проводник, повторяя геометрический контур печатных проводников.
• Пайка: Удерживая провод пинцетом, припаяйте первый конец к подготовленной площадке. Затем уложите провод по поверхности платы и припаяйте второй конец.
• Фиксация: Промойте место пайки от остатков флюса смывкой. Для предотвращения обрыва провода от вибраций зафиксируйте его на плате каплей УФ-маски и отвердите УФ-светом в течение 30 – 60 секунд.

Важно: При ремонте импульсных силовых плат (например, если выполняется проверка и ремонт IGBT-модулей) длина перемычки должна быть минимальной, чтобы не создавать паразитную индуктивность и дополнительные потери на высокочастотных гармониках в цепи затвора или токового датчика.

Метод №3: Наращивание проводников

Наиболее трудоемкая технология, позволяющая полностью воссоздать первоначальный вид печатного узла. Применяется при катастрофических разрушениях, выгорании текстолита и разрушении контактных площадок под SMD и BGA компонентами.

Когда применять:

• Полное выгорание участка платы с обугливанием FR-4.
• Восстановление сорванных контактных площадок (Pads) BGA-чипов, микросхем в корпусах QFP, SOIC или силовых разъемов.
• Восстановление параллельных шин данных с высокой плотностью проводников.

Необходимые материалы и инструменты:

• Рулонная медная фольга (толщиной 35 или 70 мкм) либо готовые медные шаблоны или пятачки для восстановления BGA-площадок.
• Двухкомпонентный термостойкий эпоксидный компаунд или конструкционный клей.
• Дремель или микрофреза для выборки обугленного текстолита.
• Паяльный фен и микроскоп (оптическое увеличение от 10 крат).

Пошаговая инструкция:

• Выборка нагара: Полностью сошлифуйте микрофрезой или скальпелем обугленный текстолит. Нагар является проводником и вызовет повторный пробой!
• Заполнение диэлектрика: Заполните образовавшуюся каверну эпоксидным компаундом, выровняйте поверхность в плоскость платы и дождитесь полной полимеризации.
• Изготовление дублера: Вырежьте из медной фольги полоску или контактную площадку, точно повторяющую ширину и форму сгоревшей дорожки.
• Монтаж и пайка: Нанесите капли эпоксидного клея на подготовленный диэлектрик, уложите вырезанную медную дорожку и совместите ее края с сохранившимися концами печатного проводника. Нахлест меди должен составлять не менее 1 – 1,5 мм.
• Пропайка стыков: Нанесите флюс и пропаяйте стыки соединений. После остывания зафиксируйте всю поверхность защитным УФ-лаком.

При критических повреждениях плат интерфейса и индикации рекомендуем ознакомиться с руководством по ремонту панелей оператора с поврежденным тачскрином.

Сравнительная таблица методов

Критерий	Токопроводящий клей	Пайка перемычки	Наращивание проводников
Сложность работ	Низкая	Средняя	Высокая
Себестоимость	Высокая (цена клея)	Минимальная	Средняя (трудоемкость)
Механическая надежность	Удовлетворительная	Высокая	Максимальная
Применяемость в силовых цепях (более 2 Ампер)	Недопустимо	Да (сечением от 0,5 мм²)	Да (фольга 70 мкм)
Время выполнения	15 – 20 минут	5 – 15 минут	30 – 90 минут
Необходимость паяльного оборудования	Нет	Да	Да
Восстановление BGA и QFP площадок	Нет	Нет	Да

Чек-лист для восстановления дорожек

Скопируйте этот чек-лист перед началом ремонтных работ для контроля соблюдения технологии:

ИНСТРУМЕНТАРИЙ И МАТЕРИАЛЫ

• Микроскоп или оптическая лупа (от 5 крат),
• Паяльная станция с точной регулировкой температуры,
• Измерительный прибор (мультиметр или миллиомметр),
• Скальпель со сменными лезвиями №11,
• Набор проводников (МГТФ, ПЭВ) и медная фольга,
• Флюс, припой, изопропиловый спирт, УФ-маска.

ПОДГОТОВИТЕЛЬНЫЙ ЭТАП

• Полностью обесточить и разрядить силовые конденсаторы платы,
• Вышлифовать углеродный нагар до чистого текстолита,
• Очистить зону ремонта от грязи, масел и остатков сгоревших деталей,
• Обезжирить поверхность изопропиловым спиртом.

КОНТРОЛЬ КАЧЕСТВА ПОСЛЕ МОНТАЖА

• Провести визуальный контроль на отсутствие коротких замыканий,
• Выполнить прозвонку цепи на непрерывность (сопротивление около 0 Ом),
• Проверить сопротивление изоляции относительно соседних шин и земли,
• Нанести защитный УФ-лак или электроизоляционный лак.

Реальный кейс: Ремонт платы частотного преобразователя ABB ACS880

В сервисный центр компании «Икс Пром Суппорт» поступил модуль частотного преобразователя ABB ACS880 мощностью 110 кВт.

Проблема: Пробой тормозного транзистора, выгорание силовой шины шириной 4 мм на глубину 1,5 мм.

Решение:

• Фрезерование обугленного участка FR-4.
• Заливка каверны термостойким эпоксидным компаундом.
• Вырезка и укладка медного проводника 70 мкм.
• Пропайка стыков, усиление перемычкой и заливка УФ-маской.

Результат: Тестирование под нагрузкой 150 Ампер прошло успешно. Экономия заказчика составила около 85 процентов (примерно 140 000 рублей).

Диагностика и неисправность

В результате короткого замыкания во внешнем тормозном резисторе произошел пробой силового ключа. На плате управления и драйверов произошел дуговой разряд: выгорела силовая дорожка шириной 4 мм, питающая драйвер верхнего плеча. Образовался прогар текстолита глубиной около 1,5 мм. Принципиальная схема на оборудование отсутствовала.

Проведенные работы

• Инженеры лаборатории полностью выфрезеровали обугленный участок диэлектрика с помощью микробормашины.
• Каверна была заполнена термостойким эпоксидным составом.
• По методу №3 из медной фольги толщиной 70 мкм была изготовлена дублирующая шина, уложена на компаунд и припаяна к сохранившимся участкам цепи.
• Для обеспечения высокой токовой нагрузки шина была дублирована сверху медным проводником сечением 1,5 мм².
• Поверхность была зачищена и покрыта защитным полиуретановым лаком.

Результат

После замены сгоревшего силового транзистора и восстановления цепей управления плата успешно прошла испытания на нагрузочном стенде. Срок выполнения работ составил 2 дня. Стоимость ремонта составила 15 процентов от цены нового блока управления. Заказчик сэкономил более 140 000 рублей.

Если у вас вышли из строя платы управления станками с ЧПУ, посмотрите наш материал по ремонту систем Fanuc.
